PROTECTIA CONTRA PUNERILOR LA PAMANT ROTORICE LA HIDROGENERATOARE

PROTECTIA CONTRA PUNERILOR LA PAMANT ROTORICE LA HIDROGENERATOARE

Actionarea protectiei contra punerilor la pamant rotorice hidrogenerator va demara procesul de oprire hidroagregat si semnalizarile de avarie aferente. Personalul operativ de exploatare va trebui sa aiba urmatoarele cunostinte tehnice, in vederea exploatarii instalatiilor electrice si implicarea protectiilor electrice.

A. Prezentarea protectiei

B. Modul de semnalizare si actionare a protectiei

C. Cauzele posibile pentru care lucreaza protectia

D. Modul de interventie a personalului operativ de exploatare

A. PREZENTAREA PROTECTIEI

a 1 - Rolul protectiei. - Actioneaza la scaderea rezistentei de izolatie fata de pamant (masa) a circuitelor primare si secundare de excitatie, legate galvanic.

a.2 - Zona de actionare. - Toate circuitele primare, secundare si echipamentele legate galvanic de rotorul hidrogeneratorului sunt supuse permanent controlului si supravegheri izolatiei fata de pamant. Acest lucru este posibil numai cu hidrogeneratorul in rotatie si excitat.

a.2.a - Circuitul primar de excitatie cuprinde:

- polii rotorului hidrogeneratorului;

- legatura prin arbore intre polii rotorului si inelele colectoare hidrogenerator;

- rotor excitatoare, port perii, polii auxiliari excitatrice;

- circuitul primar exterior de excitatie, ADR rezistenta de stingere a campului in generator.

a.2.b - Circuitul secundar de excitatie cuprinde:

- polii principali excitatrice cu cele doua infasurari;

- excitare - dezexcitare;

- reostatul de excitatie;

- rezistenta de stingerea campului in excitatrice;

- rezistenta pentru fortarea excitatiei. - circuitele aferente regulatorului de tensiune;

- releul de protectie contra puneri la pamant rotor;

- circuitele de masura curent continuu excitatie; voltmetru, ampermetru etc.

a.3 - Modul de aplicare. Protectia contra punerilor la pamant rotorice (pentru prima punere la pamant rotor) este prevazuta si montata la toate hidrogeneratoarele sincrone.

a.4 - Modul de racordare. Protectia este racordata la:

a.4.a - pentru masura:

- la inelele colectoare rotor hidrogenerator;

- la peria de pe arborele hidroagregatului

a.4.b - pentru actionare - la curentul continuu operativ 220 V - la curentul alternativ, 100 V de la grupul de masura borne stator hidrogenerator, ori 220 V de la bucla de 220 V ~ din barele de 0,4 kV servicii proprii. Alimentarea releului in curent alternativ 100 V ori 220 V este determinata de tipul releului.

Personalul operativ de exploatare trebuie sa cunoasca aceasta schema de racordare cu sigurantele de protectie aferente:

- la circuitele de semnalizare;

- la circuitele de oprire hidroagregat.

B. MODUL DE SEMNALIZARE SI ACTIONARE A PROTECTIEI

Protectia actioneaza temporizat, dupa cum urmeaza:

- la semnalizarea de avarie (optica si acustica);

- comanda oprirea hidroagregatului;

- comanda deconectarea intrerupatorului borne hidrogenerator;

- comanda deconectarea ADR + instalatia de excitatie etc.;

- comanda pornirea (demararea) DRRI. - comanda sistemul de inregistrare evenimente.

C. CAUZELE POSIBILE pentru care lucreaza protectia: Protectia lucreaza la scaderea rezistentei de izolatie a circuitului rotoric (vezi a 2 a; a 2 b), sub valoarea de reglaj a protectiei (aproximativ 1; 1,8 k ohmi). Cele mai dese cazuri unde apar puneri la pamant; suporti electroizolanti inele rotor, legatura intre inele si polii rotorului, polii rotorului, suport perii excitatrice, circuite exterioare etc..

D. MODUL DE INTERVENTIE A PERSONALULUI OPERATIV DE EXPLOATARE

Personalul operativ de exploatare va actiona conform urmatoarei proceduri:

1. Verifica starea de izolatie a circuitelor de excitatie celor mai expuse la murdarire, in zona excitatoarei, suport inele rotor, (vezi a 2 a; a 2 b) etc..
2. Citeste si noteaza toate semnalizarile preventive si de avarie aferente hidroagregatului, aflate pe panoul de semnalizari centrale cat si in releele de protectii electrice complexe, altele decat protectia de punere la pamant rotor.
3. Anunta DH si conducerea SH cu privire la avarie, la semnalizarile aparute cat si rezultatul analizei la prima investigare.
4. Actioneaza pentru lichidarea avariei in functie de rezultatul controlului si de dispozitiile pe care le primeste de la DH si conducerea SH.
5. Daca defectul nu este depistat ori nu poate fi remediat de personalul operativ de exploatare se continua manevrele de retragere din exploatare al hidroagregatului aducandu-se in stare legat la pamant hidrogeneratorul, AD inchis si blocat etc. - Daca defectul a fost depistat si eliminat, hidrogeneratorul poate fi pornit si excitat pe BEM in trepte cu grija pana la tensiunea nominala. Dupa aceasta proba reusita hidroagregatul poate ramane in exploatare, in caz contrar generatorul va fi supus unor investigatii mai amanuntite si va fi retras din exploatare.

Punerea simpla la pamant in circuitul rotorului si excitatiei

Protectia impotriva primei puneri la pamant in circuitul rotoric si excitatiei

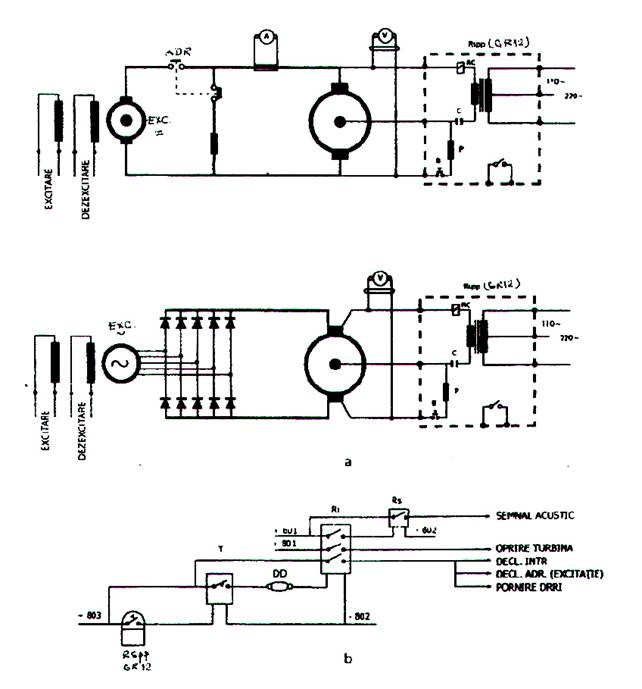

Figura 4 - Schema electrica primara. Excitatie Rotor HG in varianta "excitatoare clasica" (in curent continuu, perii colectoare, ADR, rezistenta pentru stingerea campului, sunt pentru masurarea curentului in rotor, masurarea tensiunii rotorice, racordarea releului de protectie punere la pamant rotor.

Pentru masurarea tensiunii de excitatie, pentru protectia de punere la pamant circuite excitate si pentru sistemul de reglaj sunt folosite inele de colectare si periile de pe arborele hidrogeneratorului.

Figura 4
