PROTECTIA DIFERENTIALA LONGITUDINALA TRANSFORMATOR

PROTECTIA DIFERENTIALA LONGITUDINALA TRANSFORMATOR

Actionarea protectiei Diferentiale longitudinale transformator va demara procesul automat de scoatere de sub tensiune a transformatorului prin declansarea intrerupatoarelor (daca transformatorul functioneaza in schema bloc generator - transformator, se va transmite oprirea hidroagregatului), cu semnalizarile de avarie aferente. Personalul operativ de exploatare va trebui sa aiba urmatoarele cunostinte tehnice, in vederea exploatarii instalatiilor electrice cu implicarea protectiilor electrice.

A. Prezentarea protectiei

B. Modul de semnalizare si actionare a protectiei

C. Cauzele posibile pentru care lucreaza protectia

D. Modul de interventie a personalului operativ de exploatare

A. PREZENTAREA PROTECTIEI

a.1 - Rolul protectiei - Protejeaza transformatorul impotriva scurtcircuitelor interne ori la bornele transformatorului, de aceea poate fi considerata ca o completare a protectiei de gaze. Principiul ei de functionare este ca si in cazul hidrogeneratoarelor, principiul compararii curentilor. In cazul transformatoarelor, se compara valorile si sensurile curentilor acelorasi faze din cele doua sau trei infasurari ale transformatorului protejat. Transformatorul trebuie sa aiba instalate pe fiecare faza a tuturor infasurarilor sale reductoare de curent.

a.2 - Zona de actionare - Zona de actionare a protectiei este delimitata de locul de montaj al reductoarelor de curent pe circuitul electric primar al transformatorului:

la transformatoarele cu doua infasurari, montarea reductoarelor de curent este realizata pe ambele racorduri la bornele transformatorului, pe trei faze;

la transformatoarele cu trei infasurari, montarea reductoarelor de curent este realizata pe toate trei racordurile la bornele transformatorului, pe trei faze.

a.3 - Modul de aplicare - Protectia diferentiala longitudinala este prevazuta la transformatoarele mai mari de 5 MVA, precum si la acelea cu puterea mai mare de 1 MVA daca functioneaza in paralel.

a.4 - Modul de racordare

a - pentru masura - protectia este racordata la circuitele secundare de curent al reductoarelor de curent de pe racordurile circuitului electric primar.

b - pentru actionare - protectia este racordata la:

curentul continuu operativ 220 V;

circuitele de semnalizare;

circuitele de comanda.

B. MODUL DE SEMNALIZARE SI ACTIONARE A PROTECTIEI

Protectia actioneaza instantaneu (fara temporizare) la:

semnalizarea de avarie;

comanda de declansare a tuturor intrerupatoarelor aferente transformatorului;

comanda de oprire a hidroagregatului, daca transformatorul functioneaza in schema bloc generator - transformator;

comanda de pornire (demarare) DRRI;

comanda sistemului de inregistrare evenimente.

C. CAUZELE POSIBILE pentru care actioneaza protectia

Protectia va lucra in urmatoarele cazuri:

Analizarea cauzelor posibile trebuie sa tina cont de schema protectiei diferentiale longitudinale realizata, functie de schema electrica primara aleasa:

c.1 Pentru transformatoarele cu doua infasurari, cu intrerupatoare pe ambele racorduri. c.2 Pentru transformatoarele cu trei infasurari, cu intrerupatoare pe toate cele trei racorduri.

c.3 Pentru transformatoare cu doua ori trei infasurari si functioneaza in schema bloc generator - transformator.

Primele concluzii pot fi :

actionarea protectiei dovedeste prezenta unui defect (scurtcircuit intre faze, scurtcircuit intre infasurari), in transformator. Scurtcircuite polifazate pot aparea pe una din infasurari, borne transformator pana la locul de montaj al reductoarelor de curent in cazul protectiei diferentiale longitudinale bloc generator - transformator, reductoarele de curent pe joasa tensiune al transformatorului pot fi montati in doua variante;

intre transformator si borne generator - zona de actionare a protectiei este transformatorul. Defectul posibil este in transformator ori in zona;

pe steaua hidrogeneratorului - zona de actionare a protectiei este transformatorul, racordul pana la generator, hidrogeneratorul. In acest caz protectia indeplineste si rolul de protectie diferentiala longitudinala bloc. Defectul posibil poate fi in transformator, in racordul pana la hidrogenerator, in hidrogenerator. Reglajul protectiei in acest caz este peste reglajul protectiei diferentiale longitudinale hidrogenerator. In consecinta, protectia diferentiala bloc poate fi considerata rezerva pentru hidrogenerator.

c.4 - Defecte in circuitele secundare de curent, al reductoarelor de curent la care este racordata protectia diferentiala longitudinala (intreruperea unei faze ori trei faze in circuitele secundare de curent pe una din bratele protectiei), ocazie cu care va lucra sigur protectia, daca reglajul protectiei este sub curentul nominal al hidrogeneratorului.

D. MODUL DE INTERVENTIE A PERSONALULUI OPERATIV DE EXPLOATARE

Personalul operativ de exploatare va actiona conform urmatoarei proceduri:

1. Verifica starea de fapt a transformatorului, bornele de inalta si de joasa tensiune, respectiv bornele de medie tensiune. Personalul operativ de exploatare trebuie sa cunoasca zona de actionare a protectiei diferentiale longitudinale a transformatorului.
2. Citeste si noteaza toate semnalizarile preventive si de avarie, aferente transformatorului, semnalizarile de pe hidroagregat, semnalizarile pe linia electrica de racord al transformatorului la sistemul energetic. Daca defectul este in transformator, sunt conditii sa demareze ori sa lucreze si protectia de gaze a transformatorului.
3. Anunta DH si conducerea SH cu privire la eveniment, semnalizarile aparute, cat si rezultatul analizei la prima investigare.
4. Actioneaza pentru lichidarea avariei in functie de rezultatul controlului si de dispozitiile pe care le primeste de la DH si conducerea SH.
5. Se continua manevrele de retragere din exploatare a transformatorului, aducandu-se in stare legat la pamant (conform dispozitiilor DH si conducerii SH).
6. Daca nu este clarificata natura si locul defectului, transformatorul ramane retras si supus investigatiilor de catre personalul specializat.

Protectia diferentiala longitudinala transformator

Figura 11

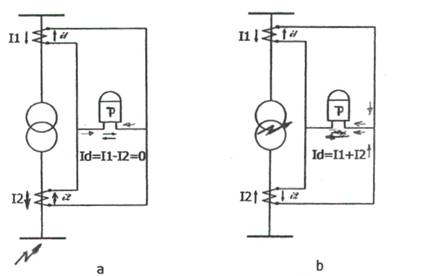

Principiul de functionare a protectiei m diferentiale

a) scurtcircuit exterior; b) scurtcircuit interior

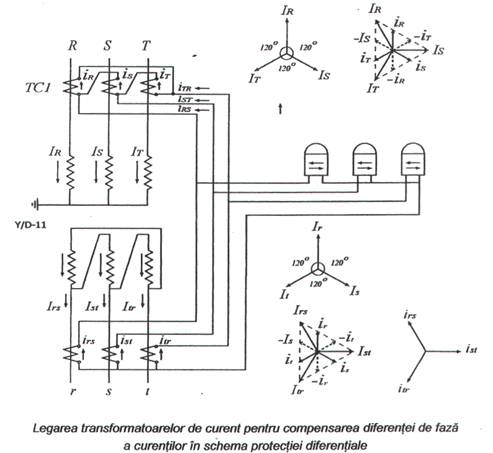

Figura 12
