PROTECTIA MAXIMALA DE CURENT CU CARACTERISTICA INDEPENDENTA

PROTECTIA MAXIMALA DE CURENT CU CARACTERISTICA INDEPENDENTA

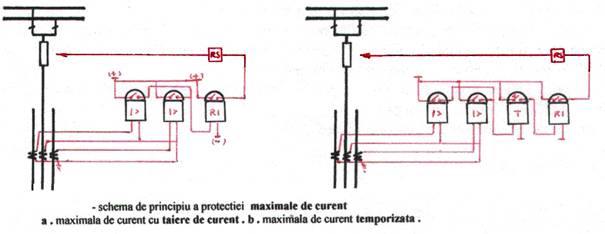

Maximala de curent cu taiere de curent (directionata/nedirectionata)

Maximala de curent temporizata (directionata/nedirectionata)

Actionarea protectiei Maximale de curent, va demara procesul automat de declansare a intrerupatorului de linie si a semnalizarilor aferente. Personalul operativ de exploatare va trebui sa aiba urmatoarele cunostinte tehnice, in vederea exploatarii instalatiilor electrice cu implicarea protectiilor electrice.

A. Prezentarea protectiei

B. Modul de semnalizare si actionare a protectiei

C. Cauzele posibile pentru care lucreaza protectia

D. Modul de interventie personalului operativ de exploatare

A. PREZENTAREA PROTECTIEI

a.1 - Rolul protectiei

Protectia Maximala de curent cu caracteristica independenta este numita asa datorita faptului ca temporizarea cu care actioneaza este constanta si independenta de marimea curentului de defect (acesta trebuind sa fie mai mare decat curentul stabilit de actionare al protectiei). Pentru liniile electrice care functioneaza radial, protectia maximala de curent cu taiere de curent este compusa din relee de curent si relee intermediare, protectia maximala de curent temporizata este compusa din relee de curent, relee de timp si relee intermediare. Pentru liniile electrice care functioneaza interconectat protectiile pot fi asociate cu relee directionale, devenind astfel protectia directionata, selectiva. Se observa deci ca folosirea releelor directionale permite realizarea protectiei unei linii alimentate din ambele capete ca si in cazul retelelor radiale alimentate de la un singur capat, adica adaptarea unor temporizari in trepte crescande spre cele doua surse, considerate ca si cum fiecare ar exista singura. Protectia maximala de curent directionata asigura selectivitatea in bune conditii si utilizeaza elemente simple si robuste.

Figura 23

a.2 - Zona de actionare

La defecte in retelele electrice cu cresterea curentului prin reductoarele de curent, la secundarul carora este racordata protectia, functie de configuratia retelei, radiala ori interconectata, in cazul ca linia este interconectata zona poate fi stabilita prin asocierea protectiei cu relee directionale si esalonarea timpilor de declansare.

a.3 - Modul de aplicare

functie de configuratia retelei, radiala ori interconectata;

cu doua relee de curent racordate la circuitele secundare ale reductoarelor de curent pe doua faze (cu/fara releu de timp si releu directional), cu releu intermediar;

protectia poate fi realizata si cu relee complexe, avand in interior doua relee de curent, releu de timp si releu intermediar, cu posibilitatea asocierii releului directional;

cu ocazia retehnologizarii, protectia poate fi realizata cu automate programabile.

a.4 - Modul de racordare - protectia poate fi racordata:

a - pentru masura:

la circuitele secundare ale reductoarelor de curent din celula liniei;

la circuitele secundare ale grupului de masura bare medie tensiune (pentru releele directionale).

b - pentru actionare:

curentul continuu operativ 220 V;

circuitele de semnalizare;

circuitele de comanda.

B. MODUL DE SEMNALIZARE SI ACTIONARE A PROTECTIEI

Protectia actioneaza instantaneu ori temporizat la:

la semnalizare, telemecanica etc.;

comanda declansarea intrerupatorului;

comanda pornirea RAR, DRRI (daca este cazul);

comanda sistemul de inregistrare evenimente.

C. CAUZELE POSIBILE pentru care actioneaza protectia

scurtcircuite polifazate (bifazat, trifazat);

suprasarcini, peste valoarea nominala a echipamentului cu atingerea pragului de pornire a protectiei.

D. MODUL DE INTERVENTIE A PERSONALULUI OPERATIV DE EXPLOATARE

Personalul operativ de exploatare va actiona conform urmatoarei proceduri:

Verifica starea de fapt a celulei liniei in cauza. Analizeaza regimul anormal de functionare in momentul cand a lucrat protectia, regim determinat de retea ori de hidrogeneratoarele din centrala. Personalul operativ de exploatare trebuie sa cunoasca exact schema de racordare a liniei si protectiile electrice aferente celulei.

Citeste si noteaza toate semnalizarile preventive si de avarie, modul cum s-a desfasurat evenimentul in timpul avariei, chiar si alte semnalizari daca e cazul la celelalte celule si din releele de protectie complexe, dupa care se vor anula.

Anunta DH si conducerea SH cu privire la incident, semnalizarile aparute, cat si rezultatul analizei la prima investigare.

Actioneaza in continuare conform dispozitiilor DH.
