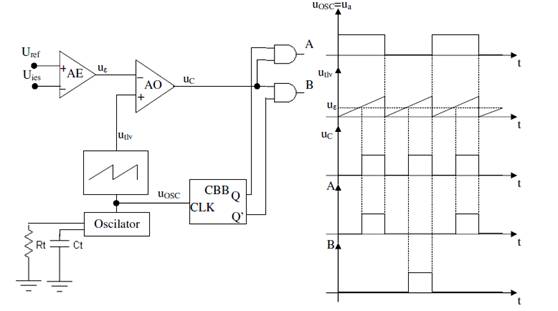

Structura de baza a majorita_ii circuitelor integrate care se folosesc in surse in comuta_ie

Structura de baza a majorita_ii circuitelor integrate care se folosesc in surse in comuta_ie

AE ataca un comparator. La cealalta intrare a comparatorului se aduce o tensiune liniar variabila. Durata impulsului de la iesirea comparatorului depinde de valoarea lui u_. Circuitul basculant bistabil si cele doua por_i de iesire au rolul de a selecta alternativ cate o iesire pentru cazul surselor in contratimp. Pentru sursele forward si fly-back se poate lua impulsul direct de la comparator.
