TRADUCTOARE CAPACITIVE

TRADUCTOARE CAPACITIVE

Functionarea Traductoarelor parametrice capacitive se bazeaza pe variatia capacitatii unor condensatoare speciale de diverse forme,sub influenta unei marimi de masurat.

Indiferent de tipul de lement sensibil folosit ,capacitatea variabila Cx obtinuta se introduce intr-un circuit de masurrae ca de exemplu intr-o punte de capacitati sau ,in cazul general, se leaga la un convertor (adaptor) capacitate-curent (tensiune).

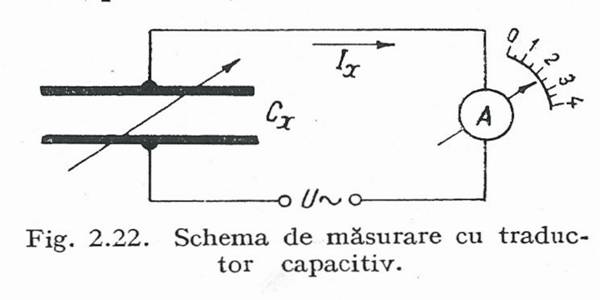

In cazul cel mai simplu ,capacitatea se leaga in serie cu un ampermetru A alimentat de o tensiune alternativa Ux .Neglijand rezistenta circuitului ,valoarea curentului Ix din circuit va fi:

Ix = Cx ω U,

unde ω este pulsatia tensiunii alternative .

In cele ce urmeaza vor fi definite ca traductoare capacitive numai elementele sensibile ale traductoarelor respective (de exemplu ,deplasare- capacitate), convertirea capacitate -curent fiind o problema simpla de electrotehnica.

Evidentierea capacitatii variabile va fi indicata prin notatia Cx,la bornele la care se obtine capacitatea respectiva.

In figura 2.23 sunt prezentate doua tipuri de elemente sensibile folosite in constructia traductoarelor capacitive.

●Astfel,traductorul pentru masurarea presiunii P a unui fluid din conducta C cuprinde armatura fixa A1 si armatura mobila A2 solidara cu mebrana elastica M. Cand presiunea P creste distanta d intre armaturi scade ,deci capacitatea Cx creste, dependenta de presiune a respactiva.

● In figura 2.23 ,b s-a prezentat elementul sensibil al unui traductor capacitiv pentru masurarea diametrelor axe4lor care se prelucreaza prin strunjirea.Acesta cuprinde doua armaturi curbe C1 si C 2 ,avand raza de curbura R0 si centrul de curbura in centrul O al axului A,care se rotunjeste fiind strunjit de cutitul S.

Notand cu Rx raza axului ,rezulta ca distanta d ( d = Ro- Rx) creste odata cu scaderea diametrului 2 Rx al axului de prelucrat.Valoarea capacitatii Cx este determinata de cele doua capacitati formate din armaturile C1 si C 2 inseriate prin axul A.Deoarece cu ajutorul acestui tip de traductor se poate masura("controla") diametrul piesei chiar in timpul prelucrarii ,acest sistem mai poarta numele si de "control activ" al diametrului axului A.
