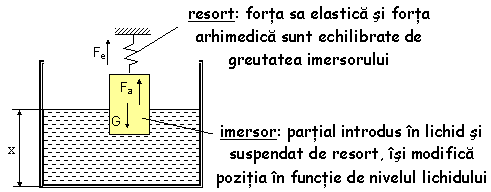

Traductoare cu imersor

Traductoare cu imersor

Figura 11.

La utilizarea traductorului cu plutitor nu este necesara cunoasterea densitatii lichidului. In schimb, pentru traductorul cu imersor, este necesar sa se stie valoarea acestei marimi.

In cazul substantelor sub forma de pulbere sau granule, determinarea nivelului are drept scop determinarea masei de substanta: pentru aceasta se recurge la cantarirea recipientului cu tot continutul sau. Masa de substanta este egala cu diferenta dintre masa masurata si masa recipientului.

In cazul unor conditii speciale (temperaturi ridicate, medii corosive, periculoase etc.) masurarea nivelului se efectueaza fara a interveni asupra recipientului - adica fara contact - apeland la ultrasunete sau microunde.

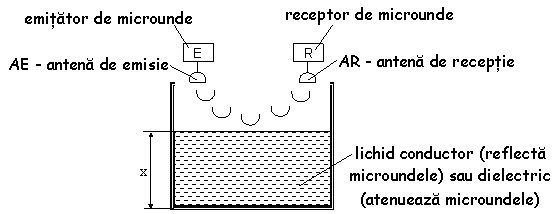

Principiul de functionare a traductorului de nivel cu microunde este reprezentat in schema urmatoare:

Figura 12.

Timpul intre emisia si receptia microundelor, respectiv atenuarea acestora, reprezinta o masura a distantei pana la suprafata de separare intre lichid si aer.
