BARA SIMPLU REZEMATA ACTIONATA DE UN CUPLU CONCENTRAT

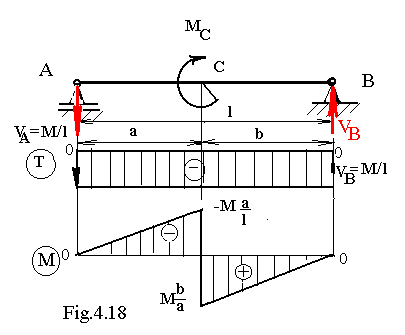

In figura 4.18 este prezentata bara cu un cuplu concentrat intre reazeme la distanta a de reazemul din A si b fata de reazemul din B .
a) Calculul reactiunilor
. 39 )
b) Trasarea diagramelor de eforturi
In punctul A , forta taietoare este negativa , egala cu VA , ramane constanta , se inchide diagrama in punctul B cu reactiunea VB .
Diagrama de moment are aceeasi panta ( data de forta taietoare care este constanta ) , scade , deoarece , forta taietoare este negativa .Expresia functiei moment are doua intervale de variatie :
. 40 )
. 41 )
Deci , diagrama de moment incovoietor are in punctul C de aplicatie al cuplului M un salt egal si de acelasi sens cu cuplul aplicat .
