Curelele trapezoidale se utilizeaza in general pentru transmiterea unor puteri P mai mici sau egale cu 1200 [kW], la viteze periferice v de pina la 40 m/s si rapoarte de transmitere pina la 7 (exceptional 10).

In functie de marimea raportului dintre latimea de calcul masurata pe linia neutra si inaltimea sectiunii curelei h, curelele trapezoidale se executa in doua variante: clasice si inguste.

Curelele trapezoidale clasice se executa in urmatoarele tipodimensiuni: Y, Z, A, B, C, D, E, putandu-se utiliza la viteze periferice v de pana la 30 m/s.

Curele trapezoidale inguste se executa in urmatoarele tipodimensiuni: SPZ, SPA, SPB, SPC, putandu-se utiliza la viteze periferice v de pana la 40 m/s. Ele poseda o capacitate portanta mai mare, ca urmare a repartizarii mai bune a sarcinii pe latime, asigurand astfel posibilitatea reducerii cheltuielilor materiale pentru curea si roata. Datorita acestui fapt la constructiile noi se recomanda utilizarea curelelor trapezoidale inguste, cele clasice fiind utilizate numai la utilaje existente, in cazul unor reparatii sau modificari.

Pentru dimensiunile principale ale rotilor de curea se va consulta STAS 1162-77.

Alegerea distantei axiale intre cele doua limite prescrise se face tinand seama de influenta acesteia asupra durabilitatii curelei, numarul de curele necesar precum si de anumite conditii de gabarit impuse. Daca nu avem limitata distanta axiala prin conditii de gabarit, se recomanda alegerea distantei axiale spre limita maxima pentru a mari durabilitatea curelei prin micsorarea frecventei indoirilor si micsorarea numarului necesar de curele.

A.    DATE DE BAZA

Puterea de calcul la arborele conducator, P_c:

P_c = 2,56 kW;

Turatia rotii de curea conduse, n₁:

n₁ = 1430 rot/min;

Turatia rotii de curea conduse, n₂:

n₂ = 700,98 rot/min;

B.    CALCULUL TRANSMISIEI

Raportul de transmitere, i:

i= 2;

Tipul curelei:

- conform nomogramei fig.12.3 - SPZ;

Diametrul primitiv al rotii mici, D_p1:

- conform STAS 1162 - 77: D_p1 = 100 mm;

Diametrul primitiv al rotii mari, D_p2:

D_p2 = i D_p1 = 2 100 = 204 mm;

Diametrul mediu al rotilor de curea, D_pm:

Distanta dimtre axe (preliminata), A:

(D_p1 + D_p2) A (D_p1 + D_p2);

A

A T A = 410 mm;

Unghiul dintre ramurile curelei, g

Unghiul de infasurare pe roata mica de curea, b

b g

Lungimea primitiva a curelei, L­_p:

13. Distanta dintre axe (calcul de definitivare), A:

,in care:

p = 0,25 L_p - 0,393 (D_p1 + D_p2) =312,5 -119,42T

p = 193,028.

q = 0,125 (D_p2 - D_p1)² = 0,125 T

q = 1352.

Viteza periferica a curelei, v:

Coeficientul de functionare, c_f

c_f    = 1,2; conform tabelului 12.5. [2]

Coeficientul de lungime, c_L:

c_L = 0,94; conform tabelului 12.6. [2]

Coeficientul de infasurare, c_b

c_b conform tabelului 12.7. [2]

Puterea nominala transmisa de o curea, P

P₀ = 2,14 kW; conform tabelului 12.3. [2]

Numarul de curele (preliminar), z₀:

Coeficientul numarului de curele, c_z

c_z = 0,95;    conform tabelului 12.8. [2]

Numarul de curele (definitiv), z:

Frecventa incovoierilor curelei, f:

Forta periferica transmisa, F:

Forta de intindere a curelei, S_a

S_a = (1,5.2) F = (1,5.2) 341,97 = 512,955.683,94 N;

S_a = 683,94 N respectiv T

S_a= 68,394 daN.

Cota de modificare a distantei dintre axe, X, Y:

X L_p; T X

Y L_p; T Y

Roti de curea pentru curelele trapezoidale

Rotile de curea trebuie sa satisfaca urmatoarele conditii: sa fie usoare, echilibrate, bine centrate pe arbore, sa aiba o buna aderenta si sa nu uzeze cureaua.

Materialele utilizate in constructia rotilor de curea sunt: fonta turnata la

v < 30 m/s, otel, aluminiu, materiale plastice, lemn, sau carton presat.

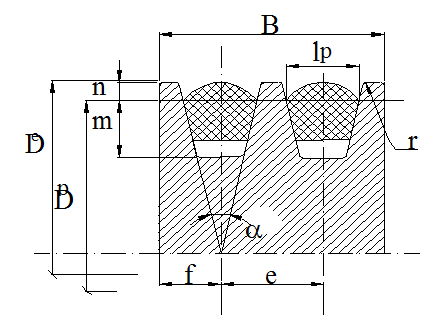

Forma si dimensiunile canalelor rotilor pentru curele trapezoidale sunt prezentate in STAS 1162-77, in functie de tipul curelei.

Pentru prescrierea abaterilor de forma si pozitie a sectiunii canalului rotii de curea se va folosi STAS 1162-77.
