1. Trasarea diagramei indicate

Centralizarea rezultatelor:

CALCULUL INDICILOR INDICATI

CALCULUL INDICILOR EFECTIVI

CALCULUL INDICILOR DE PERFECTIUNE AI MOTORULUI

7.Caracteristica exterioara a motorului

Generalitati

Prin caracteristica exterioara a motorului se intelege dependenta puterii efective, momentului motor efectiv, consumului orar si specific efectiv, in functie de turatia arborelui cotit, in conditii de sarcina totala, deci pentru doza maxima de combustibil pe ciclu si cilindru.

Turatiile semnificative intr-o astfel de caracteristica sunt:

Turatia minima de mers in sarcina : n_min

Turatia de moment maxim : n_M

Turatia economica (n_ec) fiind turatia pentru care consumul specific efectiv de combustibil este minim

Turatia de putere maxima: n_P

Turatia maxima de mers in sarcina: n_max

Raportul a doua turatii caracteristice mentionate anterior determina relatia:

unde:

Ce-coeficient de elasticitate si are valori cuprinse intre .

Intre n_max si n_P exista relatia:

8.1Alegerea (determinarea) parametrilor de calcul

Pentu calculul caracteristicii exterioare sunt necesare urmatoarele date de intrare:

8.2 Calculul prin puncte a punctelor caracteristice

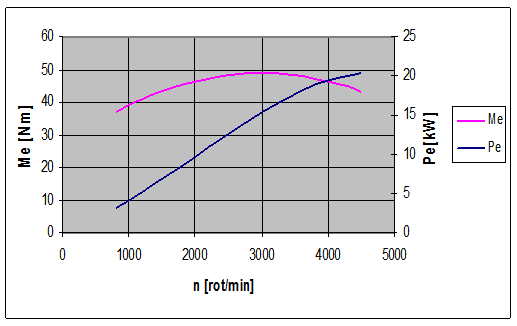

Pe cale analitica , curba de variatie a puterii motorului in functie de turatie, se

poate obtine cu relatia:

unde:

Curba de variatie a momentului motor efectiv se obtine pe baza relatiei:

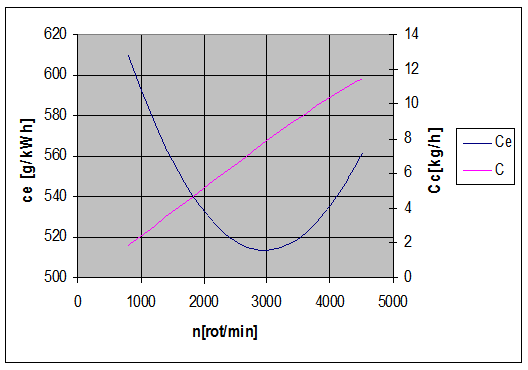

iar cea a consumuli specific efectiv, de combustibil cu relatia:

:

Aplicand relatiile de mai sus rezulta
