Pornirea masinii si aducerea acesteia in punctul de referinta (zero masina)
Pentru pornirea si aducerea masinii in "zero", se parcurg urmatorii pasi:
Se porneste masina de la comutatorul de pornire care se gaseste pe usa dulapului electric aflat in partea din spate a masinii.
Se apasa butonul "ON" situat langa butonul de culoare
rosie "OFF" in partea din dreapta-sus a pupitrului masinii.
--EMG--
Dupa ce se incarca calculatorul masinii, pe ecran va apare mesajul
intermitent
Se apasa scurt butonul MACHINE READY" situat deasupra butonului
rosu de oprire de urgenta "EMERGENCY STOP" (ciuperca rosie) si se asteapta pana ce acesta se va ilumina.
Se verifica starea butonului de reset "EMERGENCY STOP" de pe pupitrul masinii si starea butonului de reset "EMERGENCY STOP" de pe transportorul de span. Aceste butoane (ciuperci de culoare rosie) nu trebuie sa fie apasate.
Se duce masina in zero astfel:
pe tastatura calculatorului;
ecranul calculatorului

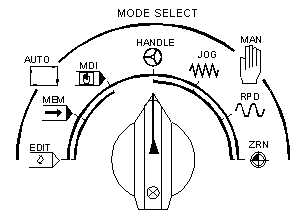

pe panoul principal in pozitia "ZRN" (Zero ReturN);
2. Introducerea sculelor in masina si setarea corectiilor acestora
2.1. Introducerea sculelor in masina
Se introduce scule in masina astfel:
pozitia "MDI" si se apasa tasta "PROG" de
pe tastatura calculatorului;
tastele si
de pe panoul principal al masinii
2.2. Luarea corectiilor lungimilor de scula
Pentru a lua lungimile de scula se procedeaza dupa cum urmeaza:
Fig.1 Masurarea lungimii sculelor
pozitia "EDIT", se apasa
tasta "OFFSET" de pe tastatura
calculatorului

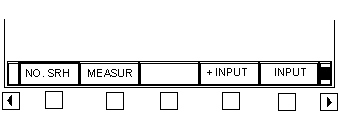

si tasta "OFFSET" de pe ecranul
calculatorului;
OFFSET |
|||||||
NO. |
GEOM(H) |
WEAR(H) |
GEOM(D) |
WEAR(D) |
|||
ACTUAL POSITION (RELATIVE) |
|||||||
X 323.3000 |
Y 124.7000 | ||||||
Z 430.0000 | |||||||
Fig.2 Tabelul corectiilor de scule (Tabelul OFFSET)

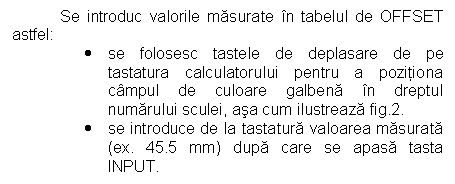

Ex.: pentru a modifica lungimea sculei nr. 3 ne pozitionam cu cursorul ca si in fig.2, introducem de la tastatura 98.5 mm si apasam tasta INPUT.
Setarea sistemului de coordinate al piesei (zero piesa)
Pentru setarea sistemului de coordinate al piesei (zero piesa) se parcurg urmatorii pasi:
Se fixeaza semifabricatul pe masa masinii utilizand o menghina sau niste falci de prindere Se foloseste de asemenea manual pulse coder-ul (MPG) pentru a aduce masa masinii intr-o pozitie cat mai comoda (comutatorul "MODE SELECT" se plaseaza in pozitia "HANDLE"
Vezi Cap.X Folosirea generatorului de pulsuri manual (MPG)
Se masoara distanta de la masa masinii pana la suprafata superioara a semifabricatului. Figura 3 prezinta modul in care se face aceasta masurare.
Fig.3 Masurarea distantei de la masa masinii la suprafata superioara a semifabricatului
calculatorului
si tasta "WORK" de pe ecranul calculatorului;
WORK COORDINATES |
|||||||
NO. |
DATA |
NO. |
DATA | ||||
X |
X | ||||||
(EXT) |
Y |
(G55) |
Y | ||||
Z |
Z | ||||||
X |
X | ||||||
(G54) |
Y |
(G56) |
Y | ||||
Z |
Z | ||||||
In acest moment avem definita originea sistemului de coordonate pe axa Z. Pentru a defini sistemul de coordonate pe celelate doua axe (X si Y) se parcurg urmatorii pasi:
Fig.4 Pozitia sistemului de coordonate al piesei
"MODE SELECT" in pozitia "HANDLE"
si se apasa butonul "SPINDLE - FORWARD"
la 3.000 - 4.000 rotatii pe minut cu ajutorul
potentiometrului de pe panoul principal. Se
citeste de pe ecranul calculatorului valoarea
lui S.
Fig.5 Atingerea semifabricatului cu scula, pentru setarea "zero piesa" pe axa X
e. Se apasa tasta "OFFSET" de pe tastatura calculatorului si tasta "WORK" de pe ecranul calculatorului;
WORK COORDINATES |
|||||||
NO. |
DATA |
NO. |
DATA | ||||
X |
X | ||||||
(EXT) |
Y |
(G55) |
Y | ||||
Z |
Z | ||||||
X |
X | ||||||
(G54) |
Y |
(G56) |
Y | ||||
Z |
Z | ||||||
Pentru a seta coordonata Y a originii semifabricatului, se repeta pasii de la a. la i. exceptie fiind punctul d., unde scula va atinge semifabricatul dupa cum se arata in fig.6.
SCULA SEMIFABRICAT
Fig.6 Atingerea semifabricatului cu scula, pentru setarea "zero piesa" pe axa Y
butonul "SPINDLE - STOP"
In acest moment avem definit "zero piesa" pe masina, asa cum este ilustrat in fig.6
Fig.6 Sistemul de referinta al piesei "zero-piesa", in raport cu scula
