Aparate fara elemente mobile

Aparate fara elemente mobile

Din aceasta categorie fac parte :

a) Sifoanele (fig.3.8)

Sifonule este o teava indoita sub forma de U servind pentru transvazarea unui lichid pana la egalizarea nivelurilor in cele doua vase.

Principiile sifonului :

Ecuatia lui Bernoulli in sectiunile 1 si 2

p₁ = p₂ = p_a

w₁ = w₂

h₁ - h₂ = H = F

;

sau neglijand pierderile prin frecare :

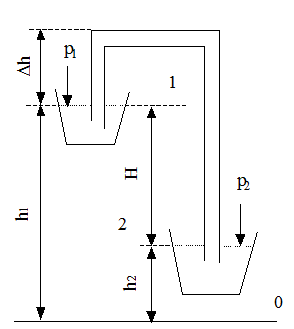

; Fig.3.8 Sifon

b) Montejusuri : folosite la transportul lichidelor toxice, fierbinti,

corozive (fig.3.9)

dezavantaj : functionare intermitenta

Presiunea necesara ridicarii lichidului :

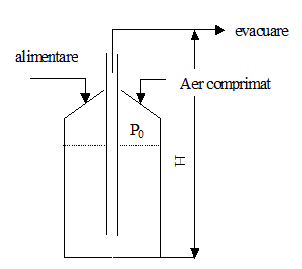

Fig.3.9 Montejus

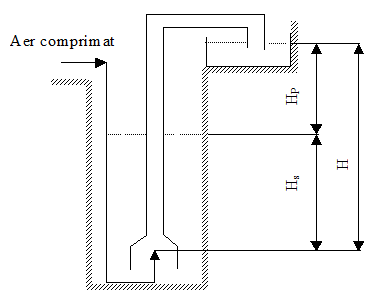

c) Gaz-lifturile (pompe Mammut) sunt prezentate ca principiu in figura 3.10.

Au randamentul cuprins intre (η )= 0,3 - 0,5; se folosesc la transportul fluidelor care au o temperatura ridicata.Functionarea se bazeaza pe principiul vaselor comunicante umplute cu fluide nemiscibile cu densitati diferite. Se utilizeaza la ridicarea lichidelor continand solide in suspensie (sfecla de zahar) cu ajutorul aerului

comprimat care dispersat in lichid formeaza

un amestec eterogen gaz lichid cu densitate

medie mai mica decat densitatea lichidului,

astfel ca suspensia gaz-lichid se rdica prin

teava de refulare.

Adancimea de scufundare :

unde :

ρ_l - densitatea lichidului

ρ_m - densitatea suspensiei

H_P = H - H_S (inaltimea de pompare)     Fig.3.10 Gaz-lift

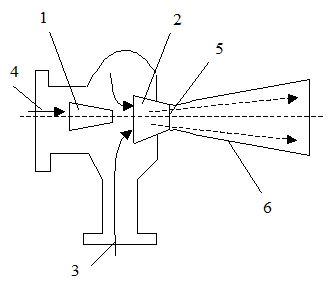

d) Injectoare si ejectoare (fig.3.11)

Duza de intrare fluid motor

Ajutaj de amestec

Intrare fluid antrenat

Intrare fluid motor

Gatuitura injectorului

Difuzor

Injectoarele sunt aparate pentru transportul

sau ridicarea lichidelor sau pentru pomparea lor

intr-un spatiu sub presiune, folosind energia Fig.3.11 Injector

cinetica a unui fluid motor (abur, aer sub presiune sau comprimat).

Ejectoarele sunt aparate de constructie identica folosite pentru evacuarea unui lichid sau gaz (realizarea raportului de compresie 5 = pompe de vid).

Injectoarele sunt aparate ieftine ca investitie si intretinere, au functionare sigura, fara supraveghere, transporta lichide murdare, cu materii sau corpuri in suspensie, functioneaza fara zgomot si pot fi construite din materiale anticorozive.

Randamentul scazut 15-30% adica consum mare de abur sau gaz si amestecarea fluidului motor cu lichidul pompat, sunt dezavantaje.
