1. Scopul lucrarii

Este insusit de motodele si tehnicile de caracterizare a fasciculelor fotonice Gaussiene

2. Teorie

Distributia spatiala a intensitatii este unul din parametrii fundamentali, care indica cum se va comporta fasciculul fotonic intr-o aplicatie specifica. Stiintele fasciculelor optice nu sunt definite clar si cel putin teoretic, acesta se propaga la infinit.

Dimensiunile fascicolului laser nu pot fi definite la fel de usor cum se definesc dimensiunile unui solid. Largimea fasiculului este largimea la care intensitatea acestuia scade la din valoarea de varf (13 %) si se masoara in plan orthogonal pe axa optica a fasciculului. Fasciculul Gaussian este descris in coordinate cilindrice cu axa z de-a lungul axei fasciculului si cu raza cilindrica care este transversal ape directia de propagare a fasciculului.

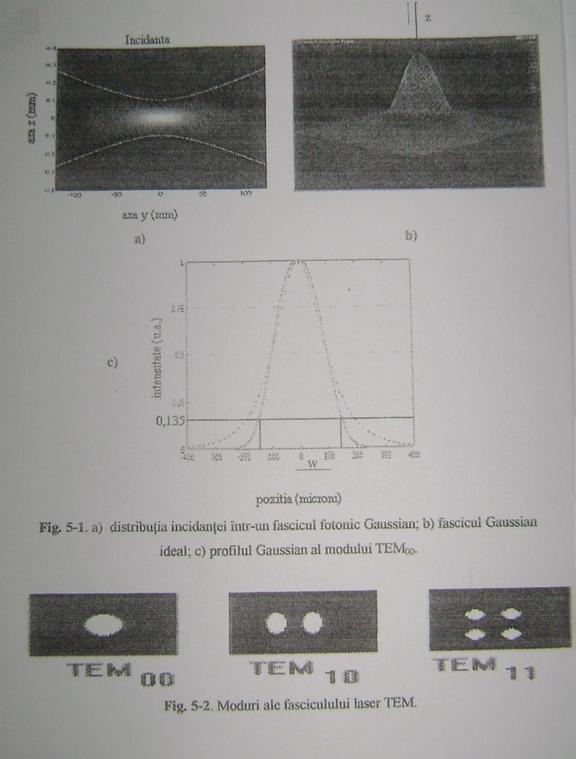

Profilul intensitatii:

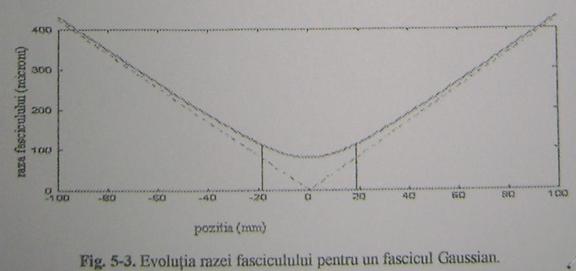

Raza fasciculului:

Raza minima a fasciculului ( in talie) si adancimea focarului se supun ecuatiei:

Lungimea Rayleigh este data de relatia urmatoare

Pentru un laser cu HeNe (=632.8nm) cu rezulta

Raza de curbura a frontului de unda R(z):

Divergenta fasciculului laser masoara cat de repede se largeste fasciculul in camp indepartat

3. Desfasurarea lucrarii

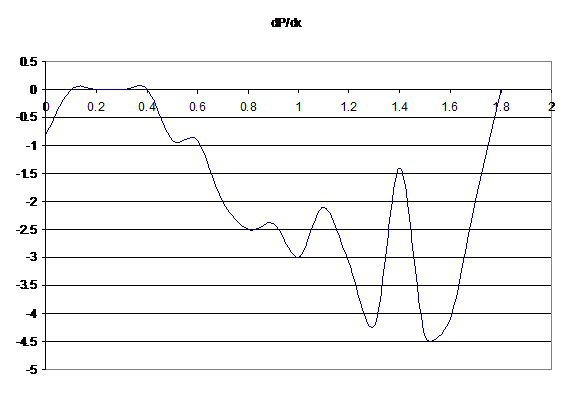

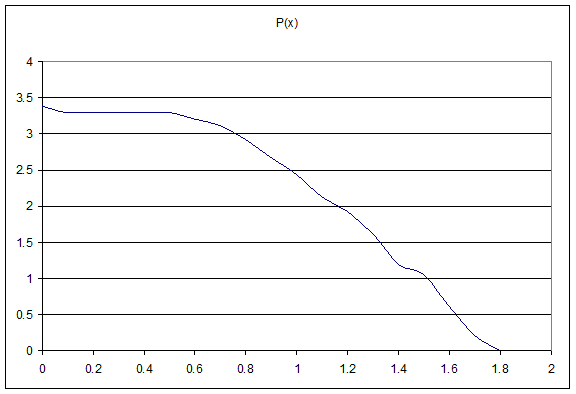

3.1 Determinarea diamentrului fasciculului fotonic Gaussian

la margini - variatie mica; pe panta - varitie mare

- teoretic

Observatie

In panta este posibil sa apara oarecare diferente, datorita presupunerii ca distributia axiala a intensitatii este perfec gaussiana.

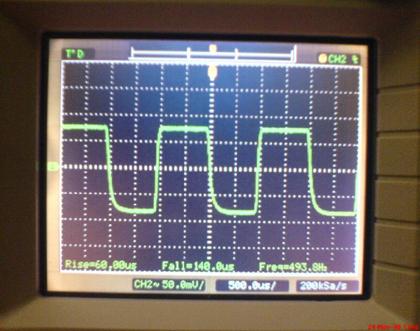

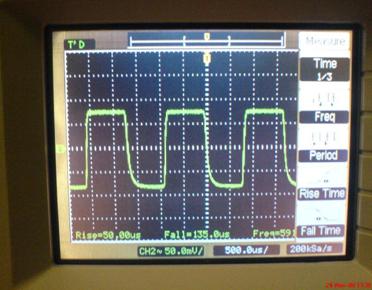

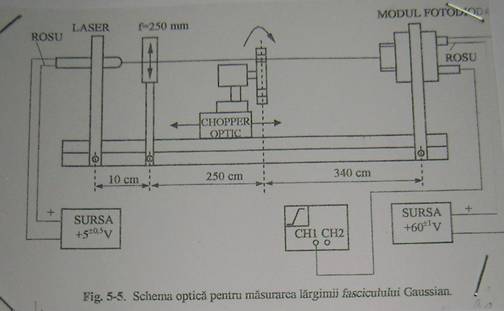

3.2 Metoda rapida pentru masurarea largimii fasciculului Gauss

t crestere = 55,5

f=500 rot/s

d=10 cm (diametrul rotii chopperului)

3.3 Masurarea profilului fasciculului Gaussian focalizat
