Lucrare de laborator

Lentile subtiri

Determinarea distantei focale a unei lentile convergente subtiri

1.Consideratii teoretice

Ce este lentila?

Def: Lentila optica este un mediu optic transparent separat de exterior prin 2 dioptrii (sferici, unul plan si unul sferic)

ELEMENTELE LENTILEI:

Centrele de curbura ale dioptrilor(C ,C

Centrul optic al lentilei(O)

Varfurile dioptrilor(V ,V

Axa optica principala (C OC

Focarele lentilei

Cum le clasificam?

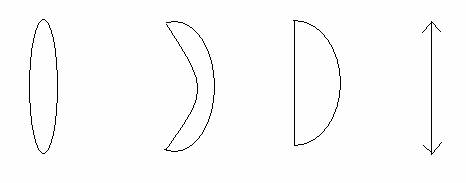

Lentile convergente-> aduna razele de lumina daca este plasata in aer, sunt groasa la mijloc si subtire la margini    (n <n

1. Biconvexe

2. Planconvexe

3. Menisc convergente

d. Simbol

a. b. c. d.

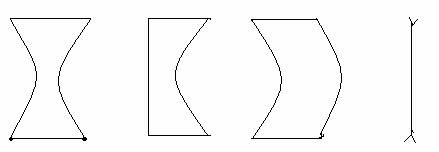

Lentile divergente -> imprastie razele de lumina daca este plasata in aer subtire, sunt subtiri la mijloc si groase la margini (n <n

a.Biconcave

b.Planconcave

c.Menisc concave

d.Simbol

a. b. c. d.

Formule:

L.convergenta f>0, C>0

L.divergenta f< 0, C< 0

Relatia punctelor conjugate =C C= Convergenta lentilei

Marimea liniara transversala:

2.Principiul metodei

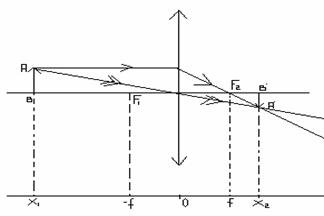

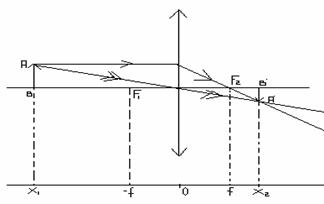

A.   Determinarea distantei focale prin masurarea directa a pozitiei obiectului si imaginei

3.Dispozitivul experimental si materoale necesare.

Materiale necesare:

• Banc optic cu trei suporturi culisante;
• Lentila convergenta;
• Lumanare;
• Ecran;
• Rigla gradata;

4. Modul de lucru

Am fixat obiectul in punctul 0 al bancului optic , am asezat si ecranul inre-un punct al bancului optic, apoi am deplasat lentila pana am obtinut pe ecran o imagine clara a flacarii lumanarii.

Am masurat x iar valoarea obtinuta am trecut-o in tabelul de valori cu valoare negativa.Am masurat x care era egal cu distanta de la lentila la obiectul luminos.Am repetat toti acesti pasi miscand lentila si ecranul pentru a obtine 6 determinari.

5. Date experimentale si prelucrarea acestora

* masor x , x

B. Metoda lui Bessel

Principiul meodei este prezentat in problema: Distanta dintre un obiect si un ecran este L . Intre ele se deplaseaza o lentila convergentacare formeaza,in pozitii diferite,doua imagini clare ale obiectului pe ecran.Sa se afle distanta focala a lentilei,stiind ca intre cele doua pozitii exista distanta l.

Din cadrul careia am obtinut relatiile

3.Dispozitivul experimental si materoale necesare.

Materiale necesare:

• Banc optic cu trei suporturi culisante;
• Lentila convergenta;
• Lumanare;
• Ecran;
• Rigla gradata;

4. Modul de lucru

Am ales o distanta L intre sursa si paravan care se mentine constanta in cursul unei deterinari. Am cautat cele doua pozitii ale lentilei pentru care se obtin imagini clare si am masurat pe bancul optic "a" distanta dintre obiect si lentila in prima pozitie si "b" distanta dintre obiect si lentila in cea de a doua pozitie. Am determinat l ca fiind distanta dintre cele doua pozitii. Valorile obtinute le-am inlocuit in relatia . Am executat 6 masuratori distincte. Am facut o medie a valorilor obtinute pentru distanta focala a lentilei convergente. Rezultatele le-am trecut intr-un tabel.

6. Sursa de erori si metode de reducere a acestora

Imprecizia instrumentelor folosite;

Folosirea unei surse de lumina nepotrivite;

Faptul ca nu putem aprecia cand imaginea este clara si cand nu;

Gradarea imprecisa a elementului de masurat;

Metode de reducere a acestora;

schimbarea sursei de lumina cand se termina (cazul lumanarii);

folosirea unei rigle mari pentru a reduce erorile posibile in timpul unei masurari cu o rigla mai mica.
