NIKE Mini "S" - manual



NIKE   Mini "S"




Centrala termica de perete cu camera de combustie deschisa si tiraj natural numai pentru incalzire



NIKE Mini "S"





- CARACTERISTICI GENERALE




NIKE Mini "S" este o centrala termica de perete cu camera de combustie deschisa si tiraj natural, destinata numai incalzirii, cu putere utila de 20.000 kcal/h (23,3 kW).

Centrala, care se caracterizeaza prin dimensiuni deosebit de compacte (H=773 mm, L=450 mm, P=250 mm), este echipata cu o placa electronica cu microprocesor care realizeaza controlul electronic al aprinderii arzatorului si modularii flacarii si a temperaturii de incalzire.

Aparatul dispune de un schimbator apa-gaz din cupru si e prevazut de serie cu un sistem de siguranta anti-inghet electronic care le protejeaza pana la o temperatura ambientala minima de - 5 sC.

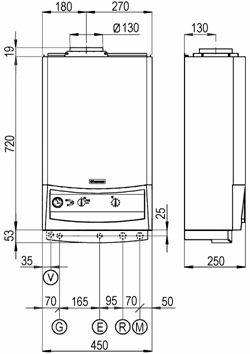

- DIMENSIUNI PRINCIPALE SI RACORDURI



DIMENSIUNI (mm)


INALTIME

LATIME

ADANCIME

792

450

250


RACORDURI


GAZ

INSTALATIE INCALZIRE

INSTALATIE SANITARA

G

E

R

M

1/2 "

1/2 "

3/4 "

3/4 "


V - racord electric

G - alimentare cu gaz

E - intrare apa rece

R - retur instalatie incalzire

M - tur instalatie incalzire

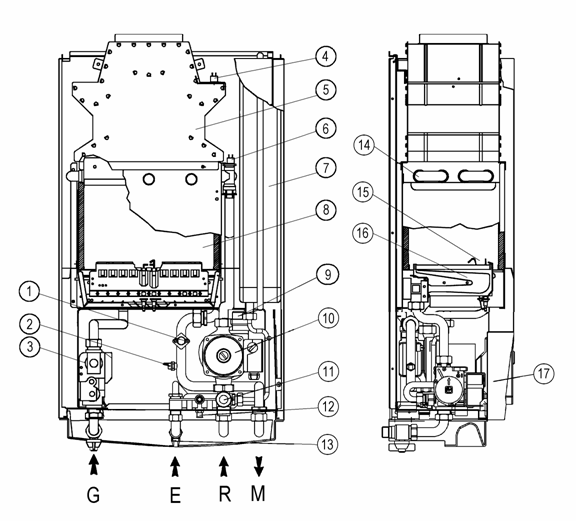

COMPONENTE PRINCIPALE


1 - Termostat de siguranta suprat. (100 sC)

2 - Sonda NTC reglare si limita

3 - Valva de gaz

4 - Termostat de siguranta cos

5 - Colector de fum

6 - Termostat supratemp. schimbat. (115sC)

7 - Vas de expansiune

8 - Camera de combustie

9 - Valva aerisire automata

10- Pompa de circulatie

11- Supapa de siguranta 3 bar

12- Robinet de golire circuit incalzire

13- Robinet umplere circuit incalzire

14- Schimbator de caldura primar

15- Electrozi aprindere si relevare

16- Arzator

17- Panou de comanda

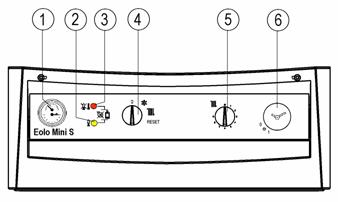

PANOUL DE COMANDA




1- Termo-manometru circuit incalzire

2- Led galben semnalizare functionare arzator

3- Led rosu semnalizare blocare centrala

4- Intrerupator OPRIT/ANTI-INGHET/IARNA/RESET

5- Selector de temperatura incalzire

6- Capac orificiu ceas programator

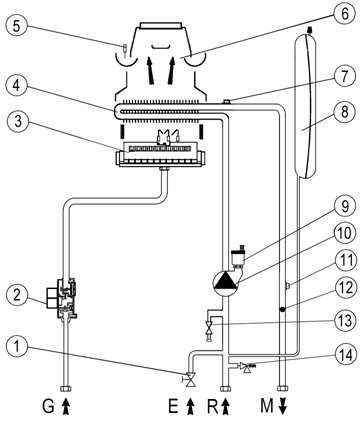

CIRCUITUL HIDRAULIC




1 - Robinet umplere instalatie

2 - Valva de gaz

3 - Arzator

4 - Schimbator primar

5 - Termostat de siguranta cos

6 - Colector fum

7 - Termostat siguranta schimbator (115 sC)

8 - Vas de expansiune

9 - Valva aerisire automata

10- Pompa de circulatie

11- Termostat siguranta supratemp. (100 sC)

12- Sonda NTC reglare si limita

13- Robinet golire instalatie

14- Supapa de siguranta 3 bari


G - Alimentare cu gaz

E - Intrare apa rece

R - Retur instalatie incalzire

M - Tur instalatie incalzire



CIRCUIT PRIMAR (CIRCUITUL DIN CENTRALA)



Circuitul primar cu dispozitivele de control si de siguranta relative, este pus in functiune de fiecare data cand intervine o cerere pentru incalzire sau anti-inghet.


- FUNCTIONARE


Caldura continuta in fumul produs de combustie este absorbita de lamelele din cupru ale schimbatorului apa-gaz (4) care, la randul sau, o cedeaza apei circulate prin interiorul sau de catre pompa centralei (10).

Apa calda este apoi circulata prin instalatia de incalzire prin tevile de tur (M) si retur (R).




- POMPA DE CIRCULATIE


Actioneaza pe returul circuitului primar si este fixata pe grupul colector de retur din bronz.

Este conectata la colectorul monobloc si la schimbatorul primar prin intermediul unor tevi cu racorduri filetate.

Pe corpul acesteia este prezent un racord filetat pe care este fixata valva de aerisire automata (1).

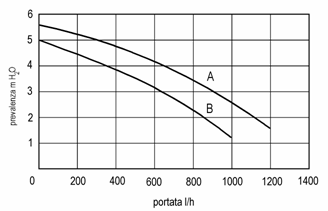

- GRAFICUL DEBIT - SARCINA HIDRAULICA


Forma curbei care reprezinta raportul dintre debit si sarcina hidraulica disponibila pentru instalatie depinde de turatia de functionare a pompei.

Curbele reprezentate in graficul alaturat se refera la:

- A = Pompa la turatia maxima

- B = Pompa la turatia a doua



Debit [l/h]

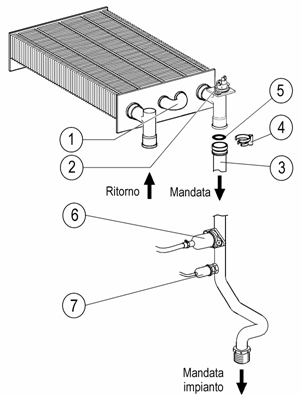

- SCHIMBATORUL PRIMAR

Este acelasi schimbator lamelar apa-gaz cu tuburi si aripioare din cupru, utilizat si la centralele Mini cu preparare instantanee de apa calda (NIKE Mini).

Este constituit din patru tuburi conectate in serie (1) pe a caror iesire (tur) este pozitionat termostatul de siguranta la supratemperatura de 115 sC (2).

Este racordat la iesirea din pompa de circulatie (retur) si la turul circuitului primar (tur) prin intermediul tuburilor asamblate prin mufare (3) ce etanseaza cu ajutorul unor O-ringuri (5) si care sunt blocate cu niste cleme de siguranta (4).

Pe teava de tur sunt amplasate atat termosta-tul de siguranta la 100 sC (6) cat si sonda NTC de tur (7).

Retur



Tur



Tur

instalatie

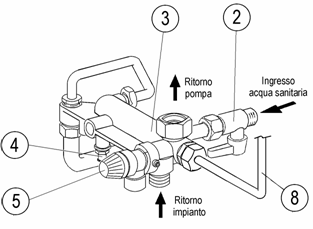

-SISTEME DE SIGURANTA SI CONTROL

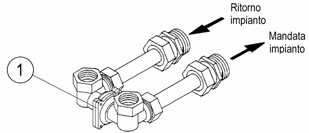

By-pass instalatie incalzire (1) (optional)


Garanteaza circulatia apei in circuitul primar (intre tur si retur) chiar si atunci cand rezistenta ridicata a instalatiei nu o permite.

Se monteaza intre tevile de racordare de tur si retur ale instalatiei.


Robinet de umplere circuit incalzire (2)


Este un robinet intercalat intre circuitul primar al centralei si intrarea apei reci sanitare care permite aducerea in presiune a instalatiei de incalzire.

Este amplasat pe teava de intrare a apei sanitare.


Robinet de golire circuit incalzire (4)


Este un dop din bronz dotat cu un racord port-furtun care este instalat (insurubat) in partea inferioara a colectorului de retur (3).

Desurubandu-l se poate evacua apa din circuitul primar.


Supapa de siguranta 3 bar (5)


Evita depasirea presiunii de siguranta (3 bar) in circuitul de incalzire (primar) al centralei.

Este instalata in partea anterioara a colectorului (3) si este fixata de acesta cu ajutorul unui surub cu cap imbus.

Interventia sa poate provoca evacuari ale apei din circuitul de retur.


Valva de aerisire automata (6)


Permite evacuarea automata a eventualelor gaze prezente in circuitul de incalzire al centralei.

Este montata direct pe corpul pompei de circulatie.


Vas de expansiune (7)


Compenseaza variatiile de volum cauzate de  incalzirea apei si permite limitarea variatiilor de presiune ale acesteia.

Este pozitionat in partea dreapta a centralei, alaturi de camera de aer etansa si are o presiune de pre-incarcare de 0,8 bar si o capacitate de 6 l.

Este racordat la colectorul de retur (3) prin intermediul unei tevi de cupru (8) cu racorduri filetate.



Retur

instalatie




Tur

instalatie





Retur

pompa



Retur

instalatie







CIRCUITUL DE GAZ


Circuitul este compus dintr-un arzator atmosferic si dintr-o valva de tip modulant, care permit combustia  gazului respectiv reglarea debitului sau


- FUNCTIONAREA

Alimentarea electrica a bobinelor principale (3) provoaca deschiderea ambelor obturatoare interne ale valvei permitand in acest mod trecerea gazului catre arzator

Debitul/presiunea de iesire este apoi reglata actionand asupra stabilizatorului valvei gaz prin intermediul bobinei de modulare (1)

Prin intermediul duzelor (7) montate pe colectorul de gaz, combustibilul este injectat in tuburile venturi (rampe) in interiorul carora se realizeaza amestecul aer-gaz care ulterior va fi aprins de scanteia produsa de electrodul de aprindere (5).


- VALVA DE GAZ MODULANTA

Valvele de gaz (Honeywell VK 4105 sau SIT Sigma 845) sunt echipate cu doua bobine principale si una de modulare comandate de catre placa electronica de reglare.

Pe valve se efectueaza reglajele presiunii maxime si minime de iesire (vezi reglajele de gaz).


Bobinele electrice principale (3)

Sunt doua bobine de tip ON-OFF care sunt alimentate (230 V ca) de catre placa electronica de reglare atunci cand este necesara aprinderea arzatorului.

Sunt conectate din punct de vedere electric in paralel si alimentate de la placa electronica prin intermediul unui conector adecvat (2).


Bobina de modulare (1)

Este o bobina de joasa tensiune care este comandata de placa electronica de modulare.

Actioneaza aspra stabilizatorului valvei de gaz si permite varierea presiunii de iesire in mod proportional cu semnalul in curent continuu de care este parcursa.


SIT 845

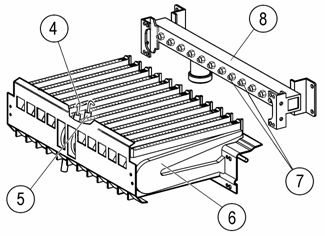

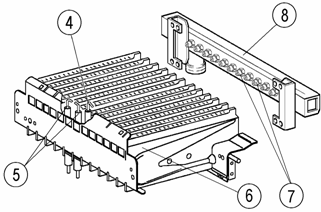

- ARZATORUL


arzatorul este compus din 12 tuburi Venturi orizontale (6) in care gazul este injectat de tot atatea duze (7) montate pe un colector corespunzator (8).

Aprinderea este realizata de catre placa electronica de reglare care controleaza atat electrozii de aprindere (5) cat si pe cel de relevare (4).



Electrozii de aprindere (5)

Sunt comandati de circuitul de aprindere al placii de reglare care provoaca intre acestia o descarcare electrica, la contactul cu care amestecul aer-gaz se aprinde.

Sunt pozitionati pe partea anterioara a arzatorului in dreptul rampei centrale.


Electrodul de relevare (4)

Este controlat de placa de reglare si releva realizarea aprinderii arzatorului.

Este pozitionat pe partea anterioara a arzatorului pe aceeasi rampa cu electrodul de aprindere


REGLAJELE DE GAZ


Reglarea presiunilor maxime si minime se executa actionand aspra valvei de gaz si se efectueaza respectand valorile prezentate in tabelele relative fiecarui tip de centrala, pentru tipul de gaz corespunzator.



- VALVA SIT 845

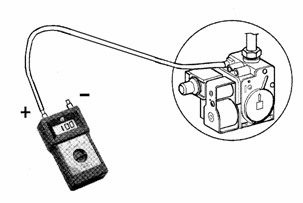

Dupa ce s-a racordat un manometru diferential la priza de iesire a valvei de gaz (4) (vezi figura alaturata), procedati astfel:


Reglarea presiunii maxime

- Efectuare o preluare de apa calda menajera dupa ce ati reglat selectorul de temperatura la maxim.

Actionati in sens orar asupra piulitei "3" pentru a creste presiunea la arzator si in sens anti-orar pentru a o reduce.


Reglarea presiunii minime sanitare

(de efectuat dupa reglarea presiunii maxime)

- Dupa ce ati intrerupt alimentarea electrica a bobinei de modulare, actionati in sens orar asupra surubului "2" pentru a creste presiunea la arzator si in sens anti-orar pentru a o reduce.





1) Bobina de modulare                        4) Priza presiune iesire valva gaz

2) Surub reglare putere min               5) Priza presiune intrare valva gaz

3) Piulita reglare putere max.            6) Capacel de protectie


- TRANSFORMAREA PENTRU FUNCTIONAREA CU ALT TIP DE GAZ


Adaptarea la un tip de gaz diferit de cel pentru care centrala a fost prevazuta din fabricatie, se realizeaza utilizand kiturile corespunzatoare (pentru metan sau GPL) furnizate la cerere de catre Immergas.

Transformarea consta in inlocuirea duzelor arzatorului si in mutarea puntii "METAN - GPL" (JP1) aflata pe placa de modulare.

Presiunea maxima si minima sanitara vor fi reglate apoi pe valva de gaz in modul descris mai sus.

Se efectueaza apoi reglarea puterii maxime in faza de incalzire si a presiunii de aprindere a arzatorului (vezi tabelul de mai jos) actionand asupra potentiometrelor respective montate pe placa de modulare (vezi functionarea placii de modulare).


Valori lenta aprindere mbar (mm H2O)


Metan

GPL

NIKE Mini "S"

3 (32 )

6 (60)

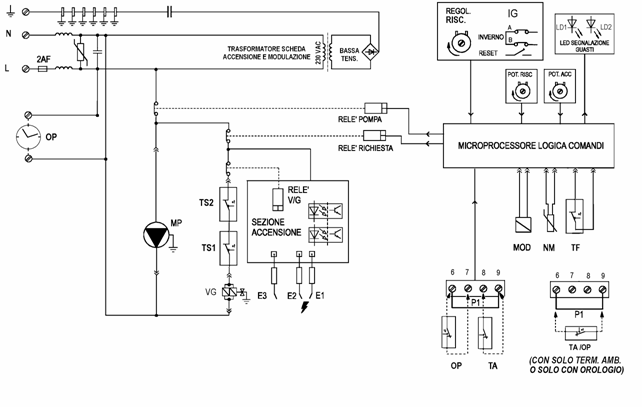

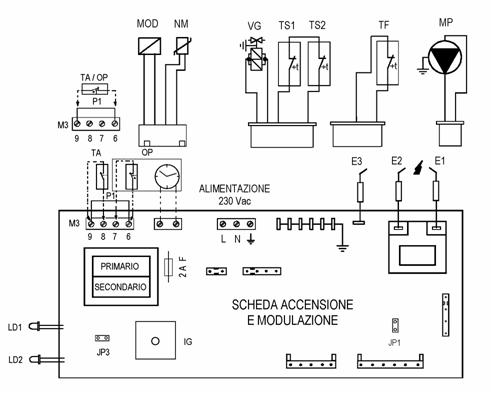

CIRCUITUL ELECTRIC


SECUNDAR



PRIMAR



ALIMENTARE

230 V CA

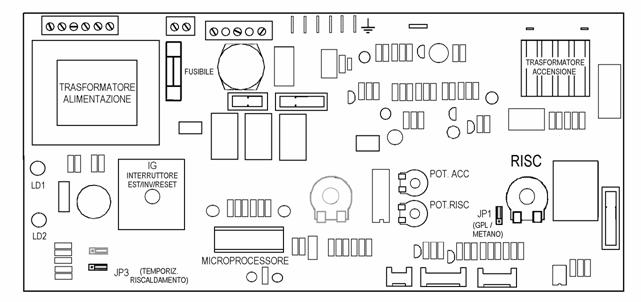

PLACA DE ALIMENTARE

SI MODULARE




E1/E2   - Electrozi de aprindere

E3         - Electrod de relevare

F            - Siguranta fuzibila

IG          - Intrerupator general

JP1        - Selector tip gas

JP3        - Temporizare incalzire

LD1       - Led galben funct. arzator

LD2       - Led rosu alarme

MOD    - Bobina de modulare

MP        - Pompa de circulatie

NM       - Senzor tur

OP         - Ceas programator

P1         - Punte termostat ambient

TA         - Termostat ambient

TS1       - Termost. sig. supratemperatura

TS2       - Termost. sig. supratemperatura
schimbator

VG        - Valva gaz


Circuitul electric al centralei NIKE Mini "S" este controlat de catre o placa electronica cu microprocesor prevazuta pentru a controla toate dispozitivele electrice ale aparatului.

Dispozitivele de control si siguranta inserate in circuit actioneaza in parte la tensiunea din retea, iar pe de alta la joasa tensiune.


CIRCUITUL DE 230 V AC

SISTEME DE SIGURANTA si CONTROL


Electrod de relevare

(E3)

Releva realizarea aprinderii arzatorului, prin ionizarea flacarii de care este acoperit.

Este conectat la circuitul de aprindere/relevare al placii de reglare.




Siguranta fuzibila

Intrerupe alimentarea circuitului atunci cand curentul absorbit creste peste 2A. Este montata pe placa de modulare.

Siguranta fuzibila

2A - 250V




Siguranta la supratemp. schimbator

(TS 2)

La depasirea temperaturii de siguranta (115 sC) termostatul intrerupe alimentarea bobinelor principale ale valvei de gaz (VG).

Este instalat la iesirea schimbatorului primar.

Termostat clicson cu doua contacte




Siguranta la supratemperatura

(TS 1)

La depasirea temperaturii de siguranta (100 sC) intrerupe alimentarea la bobinele principale ale valvei de gaz (VG).

Este pozitionat pe tubul de retur.

Termostat clicson cu doua contacte


COMPONENTE ALIMENTATE LA 230V CA


Pompa de circulatie

(MP)

Este alimentata de placa de reglare cand exista o cerere de caldura sau una anti-inghet.

Realizeaza circularea apei in circuitul de incalzire.




Electrozi de aprindere

(E1-E2)

Sunt comandati de circuitul de aprindere al placii de reglare, care provoaca intre extremitatile acestora o descarcare electrica, al carui contact cu amestecul aer-gaz determina aprinderea acestuia.



Ceas programator

(OP)

(optional)

Este un ceas care actioneaza asupra unui intrerupator (vezi sisteme de siguranta si control ale circuitului de joasa tensiune) care permite sau nu functionarea centralei in faza de incalzire pe durata intervalelor de timp selectionate.

Este alimentat cu intrerupatorul general in pozitia 0, VARA si IARNA.



Valva de gaz (VG)

(bobine principale)

Este alimentata de la circuitul de aprindere al placii de reglare atunci cand este necesara aprinderea arzatorului. Permite trecerea gazului la arzator.


CIRCUITUL DE JOASA TENSIUNE

SISTEME DE SIGURANTA si CONTROL



In functie de pozitie permite :


Intrerupator general

(IG)

0

RESET

circuit joasa tensiune nealimentat

functionare anti-inghet

- functionare incalzire

- deblocare dupa interventie siguranta lipsa aprindere sau supratemperatura (in pozitie RESET opereaza la tensiunea de retea incalzind un contact care actioneaza asupra circuitului de aprindere)

Intrerupator dublu cu 3 pozitii + buton reset




Intrerupator ceas programator

(OP)

(optional)

Actioneaza asupra placii de reglare permitand functionarea centralei in faza de incalzire, in intervalele orare selectate.

Daca este montat singur, conexiunea se efectueaza la contactele 6 si 9 ale rigletei M3, dupa ce a fost indepartata puntea deja existenta P1.

Daca este montat impreuna cu un termostat de ambient (TA) va fi conectat contactele 6 si 7 ale rigletei M3, dupa ce a fost indepartata puntea existenta P1.

Intrerupator cu doua contacte




Senzor temperatura de tur (NM)

Permite placii de modulare sa masoare temperatura apei de pe turul circuitului primar.

Defectarea sa blocheaza functionarea.

Este imersat intr-un stut aflat pe teava de tur.

Senzor NTC

10 KOhm 25 sC




Termostat de ambient

(TA)

(optional extern)

Actionand aspra placii de reglare, permite functionarea centralei in regim de incalzire atunci cand temperatura ambientului este inferioara celei cerute.

Daca este montat singur, conexiunea se efectueaza la conectorii 6 si 9 ale conectorului M3, dupa ce s-a indepartat puntea deja existenta P1.

Daca este montat impreuna cu un ceas programator (OP), va fi conectat la conectorii 8 si 9 ai rigletei M3, dupa ce s-a indepartat puntea deja existenta P1.

Intrerupator cu doua contacte


COMPONENTE ALIMENTATE LA JOASA TENSIUNE


Bobina de modulare

(MOD)

Este alimentata de placa de modulare cu un curent continuu variabil.

Permite varierea presiunii de gaz la arzator.




CIRCUITUL ELECTRIC


FAZA DE INCALZIRE




Intrerupatorul general (IG) in pozitia IARNA alimenteaza circuitul de joasa tensiune si abiliteaza functionarea in regim de incalzire.

La inchiderea contactului termostatului de ambient (TA) circuitul de reglare pune in functiune pompa de circulatie (MP) prin inchiderea contactului RELEULUI POMPEI

Daca temperatura relevata de senzorul NTC de pe tur (NM) este inferioara celei fixate pe panoul de comanda cu ajutorul potentiometrului de incalzire, placa excita RELEUL DE CERERE.

In acest mod este abilitata functionarea circuitului de aprindere (SECTIUNE APRINDERE) care intai comanda electrozii de aprindere (E1 - E2) si apoi excita RELEUL VALVEI DE GAZ.

Cu consensul termostatului de supratemperatura (TS si TS2), inchiderea contactului RELEULUI V/G permite alimentarea ambelor bobine principale ale valvei de gaz (VG).

Realizarea aprinderii arzatorului este relevata cu ajutorul electrodului de ionizare (E3).



N.B : La fiecare stingere datorita atingerii temperaturii fixate a agentului termic, circuitul de reglare blocheaza functionarea arzatorului in regim de incalzire pentru un interval de 180 sau 30 secunde.


PLACA ELECTRONICA DE MODULARE





In interiorul panoului de comanda al centralei NIKE Mini "S" este instalata o placa electronica cu microprocesor care integreaza functiile de aprindere si reglare, si care prin intermediul ledurilor indica starea de functionare a aparatului semnaland eventuala interventie a sistemelor de siguranta cu care este dotata.

Placa este aceeasi cu cea utilizata la centralele cu productie instantanee de apa calda menajera (NIKE Mini) si in caz de necesitate poate fi inlocuita cu cea a centralei EOLO Mini (nu si invers) fara a necesita vreo reglare sau eliminare a unor controale sau sigurante.

Este in orice caz posibila utilizarea ca piesa de schimb a placii care echipeaza centralele ZEUS Mini deoarece aceasta, prin intermediul unor reglaje corespunzatoare (vezi Manualul Tehnic ZEUS Mini), poate fi montata pe toate versiunile de centrale Mini (NIKE, EOLO, ZEUS).



- FUNCTIONAREA


Cerere incalzire

Cu intrerupatorul general (IG) in pozitia IARNA si contactul termostatului de ambient (TA) inchis, circuitul de reglare pune in functiune pompa (MP) prin intermediul RELEULUI POMPEI.

Daca temperatura relevata de senzorul NTC de pe tur (NM) este inferioara celei fixate pe panoul de comanda cu ajutorul potentiometrului de incalzire (INC.), placa excita RELEUL DE CERERE.

In acest mod este abilitata functionarea circuitului de aprindere al placii, care intai comanda electrozii de aprindere (E1 - E2) si apoi, prin intermediul RELEULUI V/G, bobinele principale ale valvei de gaz (VG).


In timpul fazei de aprindere semnalul cu impulsuri transmis bobinei de modulare este limitat de reglajul efectuat cu trimmer-ul de aprindere lenta (POT. APR. LENTA), iar apoi, dupa ce a relevat prezenta flacarii cu ajutorul electrodului de ionizare (E3), este adus la valoarea minima reglata pe valva de gaz.


Ulterior, semnalul variaza in mod direct proportional cu diferenta dintre temperatura fixata cu potentiometrul de incalzire (INC.) si aceea relevata cu senzorul NTC de pe tur (NM) si, daca este necesar, creste astfel incat sa ajunga in 100 de secunde la valoarea reglata cu trimmer-ul de putere maxima de incalzire (POT MAX. INC.).


La atingerea temperaturii fixate este deschis contactul RELEULUI DE CERERE ce determina stingerea arzatorului, a carui reaprindere datorita aceleiasi cereri este intarziata (temporizata) pentru o perioada de 180 s sau 30 s.




Cerere anti-inghet circuit incalzire

Cu intrerupatorul general (IG) in pozitia ANTI-INGHET sau IARNA, atunci cand temperatura relevata de senzorul NTC de pe tur (NM) scade sub 8 sC, placa electronica pune in functiune centrala cu arzatorul la puterea minima, pana la atingerea unei temperaturi a apei in centrala de circa 43 sC.






INTRARI



Electrod de relevare

(E3)

Permite circuitului de aprindere al placii sa releve prezenta flacarii pe arzator.

Daca aceasta nu apare, intervine blocarea datorita lipsei aprinderii care este semnalata prin aprinderea ledului LD2 (rosu).

Eventuala sa interventie inainte de aprinderea arzatorului este semnalata prin clipirea ledului LD2 (rosu).



Intrerupator general

(IG)

Este un intrerupator dublu care, in functie de pozitie, alimenteaza sau nu circuitul de joasa tensiune si indica daca este abilitata functionarea in regim anti-inghet sau incalzire.

In pozitia RESET deblocheaza circuitul de aprindere dupa interventia de blocare aprindere si/sau supratemperatura.

Intreruptor A

deschis =circuit OFF

inchis = circuit ON


Intrerupator B

deschis = ANTIING. inchis = INCALZIRE




Intrerupator ceas programator  (OP)

(optional)

Este un intrerupator cu contacte curate comandat de un ceas care abiliteaza sau nu functionarea centralei in regim de incalzire in intervalele de timp prestabilite.

deschis = incalzire OFF

inchis = incalzire ON




Termostat de fum (TF)


In cazul unui tiraj insuficient al cosului, blocheaza functionarea centralei pentru 30 minute.

Interventia sa este semnalizata prin clipirea simultana a ledurilor LD1 (galben) si LD2 (rosu).

Termostat

clicson cu doua contacte




Senzor de tur

(NM)

Este o rezistenta variabila invers proportional cu temperatura apei de pe turul circuitului de incalzire.

Este utilizat si ca termostat limita (85 sC).

Senzor NTC

10 kOhm la 25 sC




Siguranta la supratemperatura

(TS)

La depasirea temperaturii de siguranta de 100 sC intrerupe alimentarea bobinelor principale ale valvei de gaz (VG).

Interventia sa blocheaza functionarea centralei si este semnalizata prin clipirea ledului LD2 (rosu).

Termostat clicson
cu doua contacte




Siguranta la supratemp. schimbator

(TS 2)

La depasirea temperaturii de siguranta (115sC) intrerupe alimentarea la bobinele principale ale valvei de gaz (VG).

Interventia sa blocheaza functionarea centralei si este semnalata cu clipirea ledului rosu LD2.

Termostat clicson
cu doua contacte




Termostat de ambient (TA)

(optional extern)

Este un intrerupator cu contacte curate care permite functionarea in regim de incalzire atunci cand temperatura mediului ambiant este inferioara celei cerute.

deschis = incalzire OFF

inchis = incalzire ON


IESIRI

Bobina de modulare

(MOD)

Este un semnal cu unda patrata pozitiva cu raport ON-OFF (duty-cycle) variabil care comanda bobina de modulare a valvei de gaz si permite varierea presiunii de gaz la arzator.



Electrozi de aprindere

(E1-E2)

Este un semnal de inalta tensiune (circa 16 kV) care permite alimentarea electrozilor de aprindere pozitionat pe arzator.



Ceas programator

(OP)

Permite alimentarea la 230V AC a ceasului programator (optional) care poate fi montat pe panoul de comanda al centralei indepartand placa de obturare existenta.

Semnalul este prezent cu intrerupatorul general in pozitie OPRIT,  VARA si IARNA.



RELEU POMPA

Este un releu unipolar destinat comandarii pompei (MP) care este excitat atunci cand ii este solicitata functionarea.



RELEU CERERE

Este un releu unipolar care este excitat atunci cand este necesara aprinderea arzatorului.

Prin intermediul contactului sau este comandat circuitul de aprindere al placii de reglare.



RELEU VALVA GAZ

Este un releu unipolar care este excitat de catre circuitul de aprindere pentru a alimenta bobinele principale ale valvei de gaz (VG).



REGLAJE


Potentiometru inc. (INC.)

Permite fixarea temperaturii apei necesare pentru incalzire intre 38 sC si 85 sC.





Selector tip gaz

(JP1)

Adapteaza parametrii de modulare la tipul de gaz pentru care este prevazuta centrala (metan / GPL).

absent = metan

prezent = GPL





Temporizare la incalzire (JP3)

La fiecare stingere datorita atingerii temperaturii in regim de incalzire, este activata o intarziere de 3 minute / 30s pana la reaprinderea urmatoare datorata aceleiasi cereri de incalzire.

absent = 30 s

prezent = 3 min





Trimmer aprindere lenta

(POT. APR. LENTA)

Permite reglarea curentului la bobina de modulare si deci a presiunii gazului la arzator in timpul fazei de aprindere (de la  minim pana la 2/3 din max. reglat pe valva).





Trimmer putere  inc.

(POT. INC.)

Permite reglarea puterii in regim de incalzire adaptand-o la necesarul instalatiei (se poate regla intre minimul si maximul reglate mecanic pe modulatorul valvei de gaz).


FUNCTII DE PROTECTIE SI DE SIGURANTA


Anti-blocare pompa

Cu intrerupatorul general (IG) in pozitia VARA sau IARNA, pompa (MP) este pusa in functiune pentru 30 secunde dupa 24 ore de inactivitate.



Blocare datorita
lipsei aprinderii

Daca in interval de 10 secunde de la inceperea ciclului de aprindere electrodul de relevare (E3) nu releva prezenta flacarii la arzator, este blocata functionarea centralei.

Pentru a repune in functiune aparatul este necesar sa se aduca pentru scurt timp intrerupatorul general (IG) in pozitia RESET si sa se efectueze o cerere de functionare in regim incalzire.

Interventia acestei functii de siguranta este semnalizata prin aprinderea ledului LD2 (rosu).



Blocare datorita supratemperaturii

(TS1 si TS2)

In cazul deschiderii contactului termostatului de supratemperatura (TS1 si TS2) este blocata functionarea centralei.

Pentru a repune in functiune aparatul este necesar sa se aduca pentru scurt timp intrerupatorul general (IG) in pozitia RESET si sa se efectueze o cerere de functionare in regim incalzire.

Interventia acestei functii de siguranta este semnalizata prin aprinderea ledului LD2 (rosu).



Post-ventilare
camera de combustie

Dupa stingerea arzatorului la terminarea unei cereri oarecare, este efectuata ventilarea camerei de combustie mentinand ventilatorul (MV) in functiune pentru 20 de secunde.



Post-circulare pompa

Pentru evitarea supraincalzirii schimbatorului apa-gaz, la terminarea fiecarei cereri de incalzire (deschiderea termostatului de ambient sau anti-inghet) pompa de circulatie este mentinuta in functiune pentru 30 secunde.



Siguranta defectare
senzor NTC (NM)

In cazul defectarii senzorului NTC de pe tur (NM), circuitul de joasa tensiune interzice functionarea arzatorului.

Interventia sa este semnalizata prin clipirea ledului LD1 (galben).

SEMNALIZARI

LD1

(led galben)


LD2

(led rosu)

In functie de stadiul lor indica urmatoarele situatii:






stins


stins

- centrala oprita sau lipsa cerere de functionare





clipeste


stins

- defectare senzor NTC de pe tur (NM)





aprins


stins

- arzator in functiune





stins


clipeste

- interventie blocare datorita supratemperaturii sau prezenta flacara parazita





stins


aprins

- interventie blocare datorita nerealizarii aprinderii





clipesc simultan

- interventie termostat de fum (TF)




SECVENTA DE FUNCTIONARE NIKE MINI "S"



PUNERE SUB TENSIUNE



Intrerupator general in pozitia IARNA






ALIMENTARE CIRCUIT DE REGLARE



Inchiderea contactelor intrerupatorului general (pozitie IARNA) alimenteaza circuitul de reglare si abiliteaza functionarea in faza de incalzire






INCHIDERE INTRERUPATOR TERMOSTAT AMBIENT


Cerere a termostatului ambient






ALIMENTARE POMPA



Placa de modulatie alimenteaza pompa de circulatie






ALIMENTARE  CIRCUIT APRINDERE



Daca temperatura apei de incalzire este inferioara celei reglate, circuitul de reglare al placii alimenteaza circuitul de aprindere






ALIMENTARE ELECTROZI DE APRINDERE



Circuitul de aprindere al placii alimenteaza electrozii de aprindere






ALIMENTARE BOBINE VALVA GAZ


Daca termostatul de supratemperatura este inchis, circuitul de aprindere alimenteaza bobinele principale ale valvei de gaz






APRINDERE ARZATOR (LENTA)



Placa transmite bobinei de modulare curentul necesar aprinderii lente.






RELEVARE FLACARA



Prin intermediul electrodului de relevare, circuitul de aprindere releva prezenta flacarii pe arzator si termina ciclul de aprindere






CENTRALA IN FUNCTIUNE



Arzatorul functioneaza la o putere variabila in functie de tipul de cerere, de reglajele/valorile de temperatura fixate si de cele relevate de senzorul NTC



DATE TEHNICE NIKE Mini "S"


Putere termica in focar nominala

(kW) kcal/h

25,8 (22198)

Putere termica in focar minima

(kW) kcal/h

10,8 (9324)

Putere termica utila nominala

(kW) kcal/h

23,3 (20000)

Putere termica utila minima

(kW) kcal/h

9,3 (8000)

Randament util la putere nominala


90,1

Randament util la 30 % din puterea nominala


89

Pierderi de caldura prin manta cu arzatorul on / off


1,7 / 0,96

Pierderi de caldura la cos cu arzatorul on / off


8,2 / 0,68




Diametru duze (G20)

mm

1,30

Presiune de alimentare (G20)

mbar (mm H2O)

20 (204)

Diametru duze (G30)

mm

0,77

Presiune de alimentare (G30)

mbar (mm H2O)

29 (296)

Diametru duze (G31)

mm

0,77

Presiune de alimentare (G31)

mbar (mm H2O)

37 (377)




Presiune maxima de lucru circuit incalzire

bar

3

Temperatura maxima de lucru circuit incalzire

sC

90

Temperatura reglabila incalzire

sC

38 - 85

Vas de expansiune volum total

l

6

Preincarcare vas de expansiune

bar

0,8

Continut de apa al centralei

l

3,5

Sarcina hidraulica disponibila pt. instalatie la 1000 litri/h

kPa (m H2O)

24,52 (2,5)

Greutate centrala plina

kg

34

Greutate centrala goala

kg

30




Alimentare electrica

V / Hz

230 / 50

Curent absorbit nominal

A

0,45

Putere electrica instalata

W

95

Putere absorbita de pompa de circulatie

W

83

Protectie instalatie electrica aparat


IP X4D



PARAMETRII DE COMBUSTIE

(cu temperatura aerului de combustie 15 sC)







G20

G30

G31

Debit masic de fum la putere nominala

kg/h

68

67

68

Debit masic de fum la putere minima

kg/h

63

61

58

CO2  la putere nominala


5,3

6,3

6,1

CO2  la putere minima


2,3

2,8

2,9

CO la 0% de O2 la putere nominala

ppm

73

136

53

CO la 0% de O2 la putere minima

ppm

40

25

24

Nox la  0% de O2 la putere nominala

ppm

158

305

173

Nox la  0% de O2 la putere minima

ppm

85

99

100

Temperatura fum la putere nominala

sC

115

119

117

Temperatura fum la putere minima

sC

84

87

90


REGLAREA PUTERII TERMICE




METAN (G20)

BUTAN (G30)

PROPAN (G31)

Putere termica

(Kcal/h)

Putere termica

(kW)

Debit de gaz la arzator

(m3/h)

Presiune la duze arzator

(mbar)(mm H2O)

Debit de gaz la arzator

(kg/h)

Presiune la duze arzator

(mbar)(mm H2O)

Debit de gaz la arzator

(kg/h)

Presiune la duze arzator

(mbar)(mm H2O)



20000

23,3

2,73

11,4

116

2,04

28,3

289

2,01

36,6

374



19000

22,1

2,60

10,1

103

1,93

25,5

260

1,90

31,3

320



18000

20,9

2,46

8,9

91

1,83

22,9

234

1,81

27,3

278



17000

19,8

2,33

7,9

80

1,73

20,5

209

1,71

23,6

241



16000

18,6

2,19

6,9

70

1,64

18,3

186

1,61

20,3

207



15000

17,4

2,06

6,0

61

1,54

16,1

165

1,51

17,4

177



14000

16,3

1,93

5,2

53

1,44

14,2

144

1,42

14,8

151



13000

15,1

1,80

4,5

46

1,34

12,3

126

1,32

12,6

129



12000

14,0

1,67

3,9

39

1,25

10,6

108

1,23

10,7

110



11000

12,8

1,54

3,3

34

1,15

9,0

92

1,13

9,2

94



10000

11,6

1,41

2,9

29

1,05

7,6

77

1,04

8,0

82



9000

10,5

1,28

2,5

25

0,95

6,2

63

0,94

7,1

73



8000

9,3

1,15

2,2

23

0,86

5,2

53

0,84

6,6

67









Politica de confidentialitate





Copyright © 2024 - Toate drepturile rezervate
