» CONTROLUL IZOLATIEI LAGARE LA HIDROAGREGAT IN EXPLOATARE

CONTROLUL IZOLATIEI LAGARE LA HIDROAGREGAT IN EXPLOATARE

Urmarirea comportarii izolatiei a segmentilor (pastilelor) fata de masa, din lagarele superior si inferior la hidrogeneratoare pe timpul functionarii (in turatie si excitat).

Pe timpul lucrarilor de reparatii la lagare se verifica si starea tehnica a segmentilor prin demontare - remontare. La montare se va respecta fisa tehnologica cu privire la izolatia pastilelor fata de masa. Masuratoarea se face cu megometrul (inductorul), tensiunea de incercare si rezistenta de izolatie admisibila, este stipulata in fisa tehnologica de reparatii

In exploatare, pe timpul functionarii hidroagregatului (in rotatie si excitatie), la valori nominale, este posibila verificarea indirect a rezistentei de izolatie la segmentii (pastile) din lagarul superior si inferior. Verificarea rezistentei de izolatie pastile din lagare, in timpul functionarii, este posibila prin masurarea tensiunii capat arbore hidroagregat

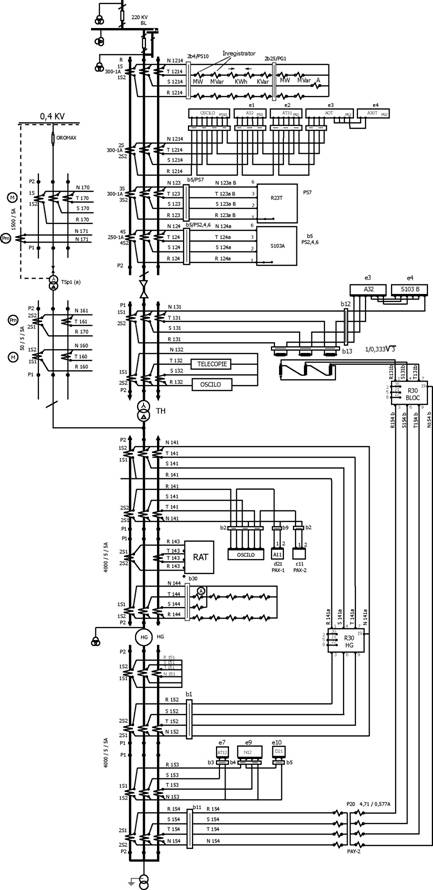

Masuratoarea se executa conform schemei de mai jos (fig. 13), cu un voltmetru de curent alternativ. In acest sens este montata pe clopotul excitatoarei, avand o borna legata la masa. La functionare, in regim simetric tensiunea masurata va fi: 0,5 - 1v , daca izolatia segmentilor este buna.

Nivelul de tensiune rezultata, arata starea de izolatie a segmentilor, daca tensiunea rezultata este = 0v, inseamna o izolatie a segmentilor fata de masa, minima ori chiar = 0 ohmi. La functionarea hidroagregatului in regim asimetric, daca izolatia pastilelor este buna, tensiunea masurata poate fi mai mare.

Fig. 13

Anexa 1

Protectiile electrice ale hidroagregatelor realizate cu Automate programabile (AP) ABB de tip RM 543 si un dispozitiv de tip SPMK pentru protectia de punere la pamant rotor.

Schema prezentata contine:

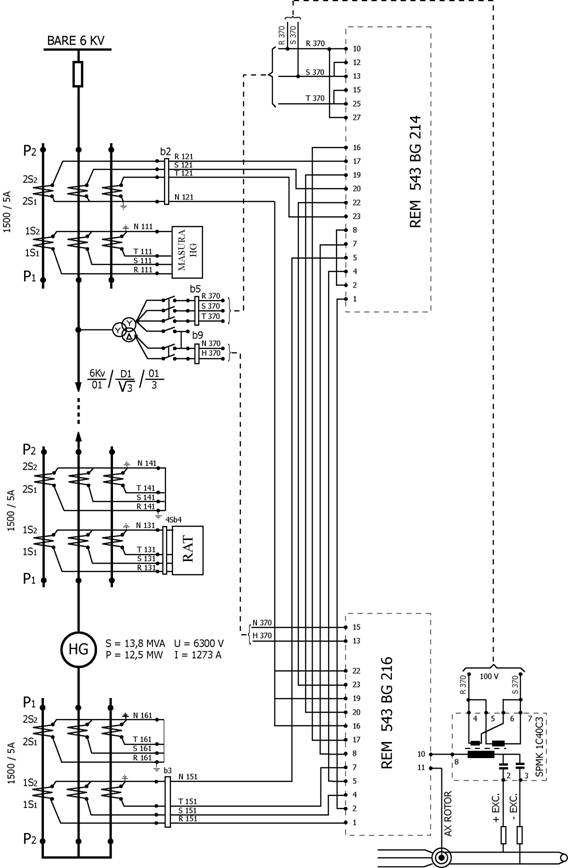

1 a - schema electrica primara a unui hidrogenerator de 12,5 MW, cu amplasarea reductorilor (transformatorilor) de curent si tensiune, racordarea releelor de protectii (AP) la marimile analogice, curenti, tensiuni, curent continuu de excitatie.

1 b - schema circuitelor operative de curent continuu cu racordarea releelor de protectii (AP) la releele finale de declansare (relee ce au fost folosite in vechea schema), existente cu toate functiile prevazute.

Protectiile hidrogeneratorului sunt realizate cu doua relee ABB, de tip REM 543 si un dispozitiv SPMK pentru protectia de punere la pamant rotor.

Dupa cum se poate constata, protectiile hidrogeneratorului sunt realizate integral, dupa cum urmeaza:

protectia diferentiala longitudinala generator

protectia maximala de curent cu blocaj voltmetric;

protectia de minima tensiune borne;

protectia de supratensiune generator;

protectia de energie activa inversa (regim de motor);

protectia de energie reactiva inversa (pierdere excitatie);

protectia de punere la pamant stator;

protectia de punere la pamant rotor;

protectia de suprasarcina generator.

Anexa 1a

Anexa 1b

Anexa 2

protectiile electrice a transformatoarelor TH, realizate cu Automate Programabile (AP) ABB de tip RET 521, REJ 525.

Schema prezentata contine:

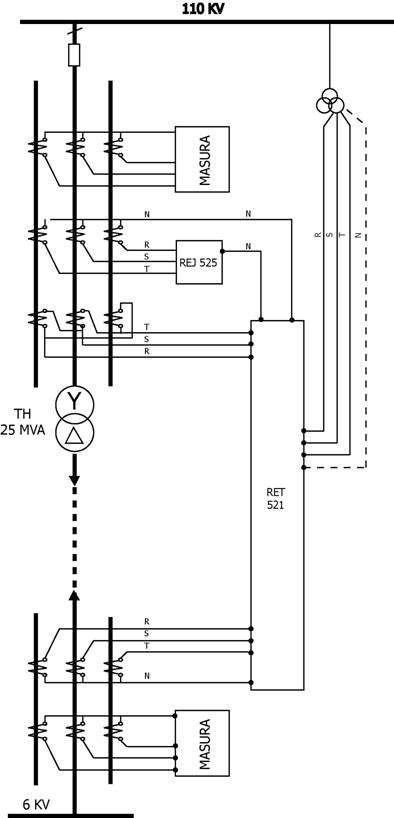

2 a - schema electrica a unui transformator TH, de 25 MW, cu amplasarea reductorilor (transformarilor) de curent si tensiune, racordarea releelor de protectii (AP) la marimile analogice, curenti, tensiuni.

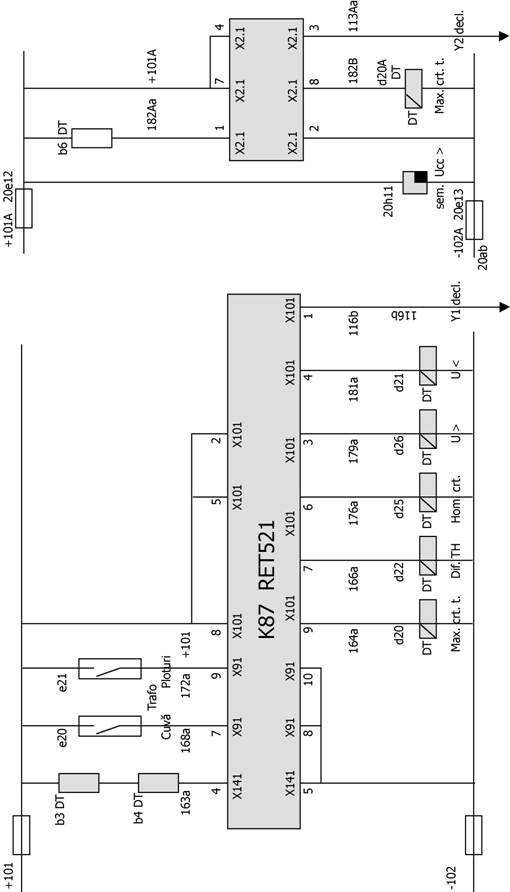

2 b - schema circuitelor operative de curent continuu cu racordarea releelor de protectii (AP) la releele finale de declansare (relee ce au fost folosite in vechea schema), existente cu toate functiile prevazute.

Protectiile transformatorului sunt realizate cu doua relee ABB, de tip RET 521 si REJ 525. dupa cum se poate constata, protectiile transformatorului sunt realizate integral, dupa cum urmeaza:

protectia de gaze cuva si comutator ploturi;

protectia diferentiala longitudinala transformator;

protectia maximala de curent, principala si de rezerva;

protectia homopolara de curent;

protectia de tensiune maxima pe linie;

protectia de tensiune minima pe linie.

Anexa 2a

Anexa 2b

Anexa 3

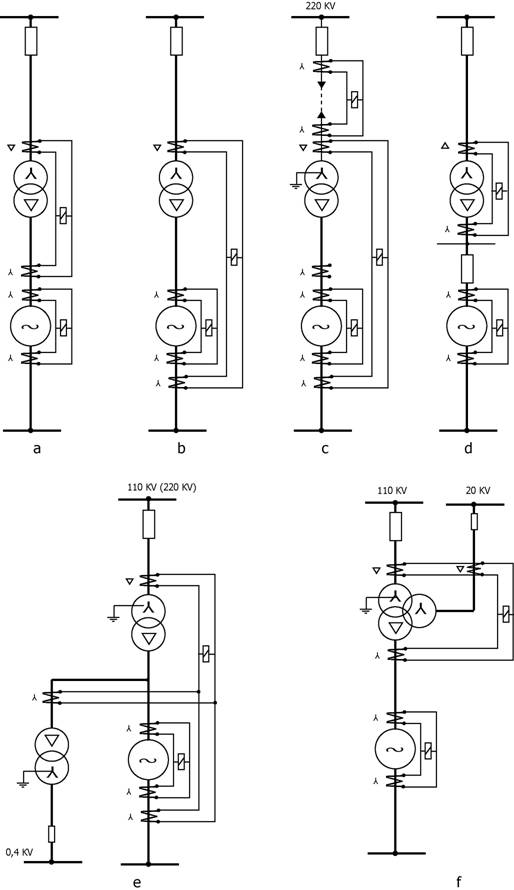

Sunt prezentate diferite scheme de principiu monofilare a protectiei diferentiale longitudinale, generator, bloc generator - transformator si transformator, functie de schema electrica primara realizata in diferite hidrocentrale.

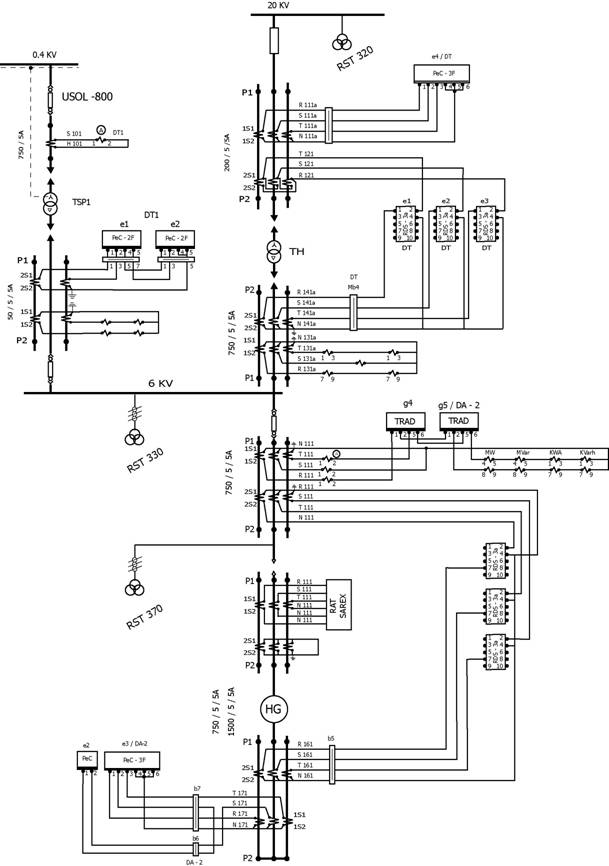

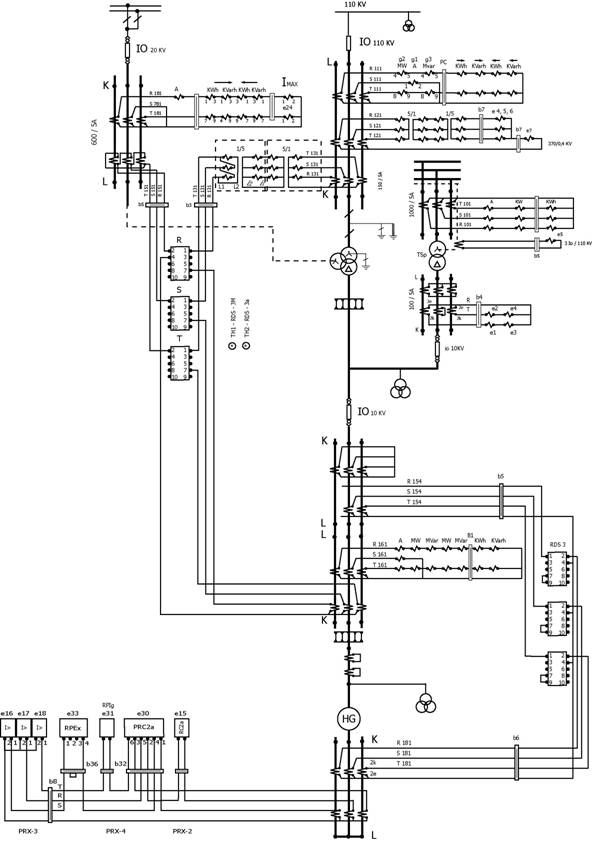

a) Schema electrica primara bloc generator-transformator avand intrerupatorul de sincronism pe partea de inalta tensiune.
