Incercarea intreruptoarelor de medie tensiune

Incercarea intreruptoarelor de medie tensiune

Scopul lucrarii

Scopul lucrarii este studiul constructiei si functionarii intreruptoarelor de medie tensiune, a mecanismelor de actionare, verificarea principalilor parametri cinematici si electrici.

2.Programul lucrarii

Lucrarea se va efectua la Electrica S.A Oradea si la Stei, Sucursala de distributie a energiei electrice Oradea, Centrul de exploatare si mentenanta Stei.

Se va urmari in detaliu constructia intreruptoarelor de medie tensiune ortoejectoare IO 10-24kV, 630 si 2500A si a intreruptorului IUP-M.

Se vor studia practic mecanismul de actionare cu resorturi, contactele fixe si mobile, camera de stingere a arcului electric, indicatoarele de ulei.

Se vor exemplifica in atelierul de mentenanta reparatiile si reviziile periodice, defectele cele mai frecvente, partile slabe si cele bune ale intreruptoarelor.

3.Date experimentale

Pentru inregistrarea caracteristicii de deplasare a contactului mobil la inchidere si la deschidere, se vor utiliza urmatoarele date tehnice

Diametru tambur:    D=4,95 [cm]

L=π∙D=3,14∙4,95=155,43 [mm]

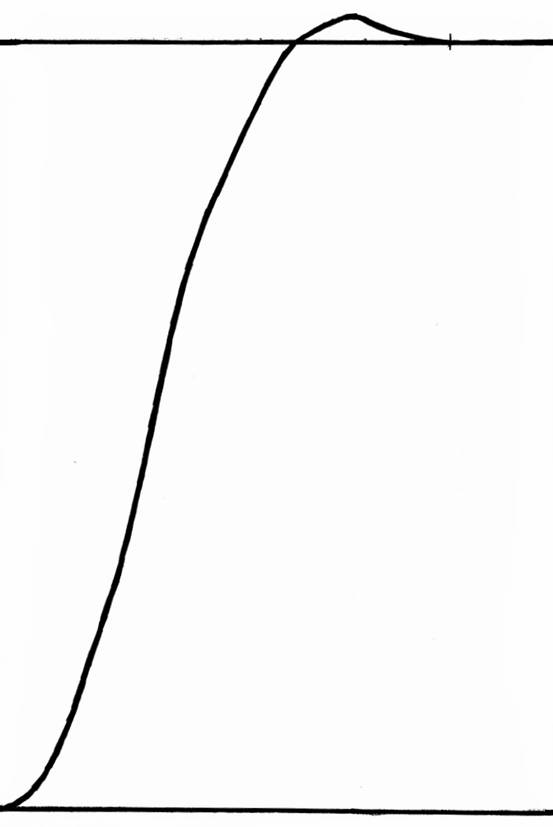

Inchidere: n=350 [rpm];

1 rotatie in ≈ 0,17 [s]; 60s350rot

t=110[mm]/906,675[mm/s]=0,121 [s]; Xs1rot

Δt=34[mm]/906,675[mm/s]=0,037 [s].    X=60/350=0,17s

Deschidere:     n=349 [rpm]; 350rpm∙155,43mm=54400,5 mm/m

1 rotatie in ≈ 0,17 [s]; 54400,5/60=906,675 mm/s

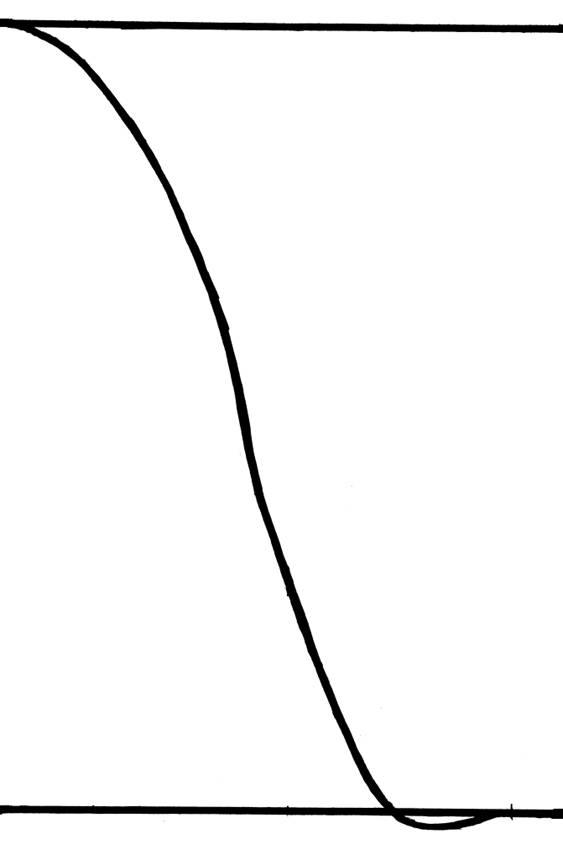

t=80[mm]/906,675[mm/s]=0,088 [s];

Δt=44[mm]/906,675[mm/s]=0,048 [s].

4.Interpretarea rezultatelor

Se fac comparatii intre rezultatele obtinute care se trec intr-un tabel de forma celui de mai jos si parametri de fabricatie ai intreruptoarelor.

Suport teoretic si aplicativ

Cconstructia intreruptoarelor de medie tensiune

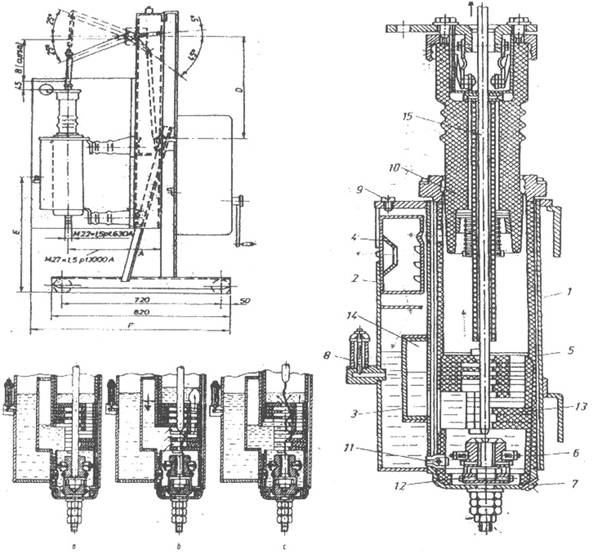

Fig 4.1.Intreruptoare de medie tensiune ortojectoare:

a. IO 1024kV/6301250A b. IO 24kV/2500A

1 - camera de egalizare a presiunilor; 2 - contact fix; 3 - anvelopa izolanta; 4 - parghie de actionare;5 - contact mobil; 6 - camera de stingere; 7 - borna de conexiune; 8 - contact glisant;

9 - indicator nivel ulei; 10 - ecran izolant; 11 - ventil esapare.

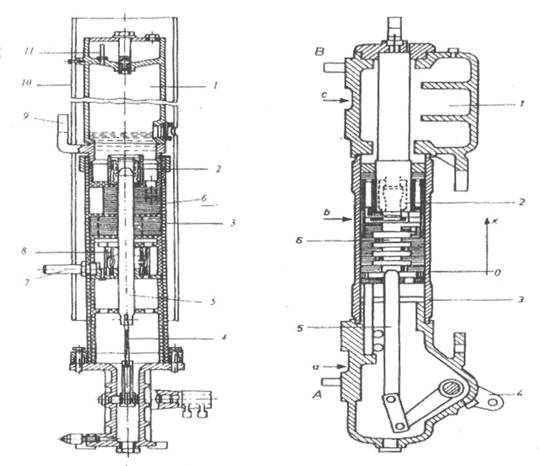

Fig 4.2.Sectiune prin intreruptorul IUP-M

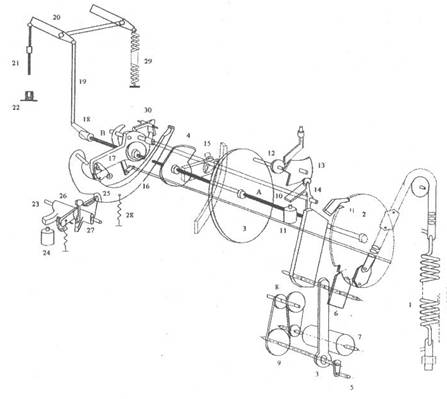

Fig 4.3.Mecanism de actionare cu resorturi MRI

A-arbore principal; B-arbore secundar; 1-resort pnncipal; 2-roata dintata cu armare; 3-volant; 4-cama cu excentric 5-manivela; 6-mecanism de zavorare-armare si arbore motor; 7-motor; 8-transmisie cu lant; 9-roata dintata; 10-buton de inchidere (rosu); 11-electromagnet inchidere; 12- roata blocare deschidere; 13-cama zavarare inchidere; 14-clichet zavarare inchidere; I5-cama de alunecare cu role; 16-cama profilata; 17-parghie; I8-parghie actionare; 19;20--tije actionare articulate; 21-tija contactului mobil; 22-contact fix; 23-buton de deschidere (verde); 24-eleclromagnet deschidere; 25-rola de blocare la deschidere; 26-parghie; 27-subansamblu clichet zavorare-inchidere si comanda deschidere; 28-resort dezavorare la deschidere; 29-arc de deschidere; 30-clichet blocare inchidere.

Determinarea caracteristicii dinamice cursa - timp

Pentru inregistrarea caracteristicii de deplasare a contactului mobil la inchidere si la deschidere se utilizeaza un sistem de inregistrare cu tambur, figurat mai jos:

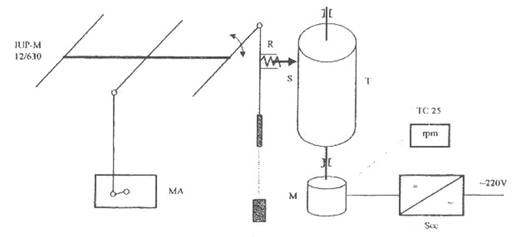

Fig 4.4. Sistem de inregistrare cu tambur

Sistemul cuprinde un motor electric M care se roteste cu viteza constanta de axul caruia este fixat un tambur T pe care se infasoara o coala de hartie. De tija de actionare a contactului mobil se fixeaza un mijloc de scriere S tensionat cu un resort R. Prin comanda intreruptorului, pe coala de hartie se imprima caracteristica h(t).

Procesul de inregistrare decurge astfel

- se armeaza mecanismul de actionare;

- se lipeste o coala de hartie pe tamburul T conform indicatiilor date de conducatorul lucrarii;

- cu intreruptorul in pozitie deschis se roteste complet tamburul T pentru a obtine pozitia initiala;

- se alimenteaza motorul M de la sursa de c.c. S_c.c. , se aduce la turatia n - 350 rpm, masurata cu tahogeneratorul TC 25;

- se da comanda de inchidere, se inscrie curba h(l) apoi se opreste motorul M;

- se taie hartia dupa generatoare incepand din punctul de unde a inceput inregistrarea;

- se inlocuieste coala cu inregistrarea cu o noua coala de hartie;

- se roteste tamburul T pentru a marca pozitia finala in contact a intreruptorului;

- se alimenteaza motorul M si se verifica turatia sa n = 350 rpm    apoi se da comanda de deschidere si se obtine curba h(t) la deschidere;

- se taie hartia dupa generatoare incepand din punctul de unde a inceput inregistrarea;

- se desfasoara inregistrarile, se marcheaza intervalele de timp si distanta apoi se trec datele intr-un tabel de forma:

Inchidere (n=350 rpm)

Deschidere (n=349 rpm)

Bibliografie:

-Selischi, A., Guzun, B., Grigoriu, V., Sufrim, M., Partea electrica a centralelor, vol.I. partea a II-a. Litografia U.P.B., 1982, p.504-555.

- Hortopan, G. Aparate electrice. Bucuresti, Editura didactica si pedagogica, Bucuresti, 1982, 728 p.

- Gheorghiu, N. s.a. Echipamente electrice, Editura didactica si pedagogica, Bucuresti, 1981, 522p

-Hoble,D.,Stasac,C. Aparate si Echipamente electrice, Ed Universitatii Oradea, 2004
