Obiecte deare Schematica

A.    Prezentare teoretica

x. Obiecte de Proiectare Schematica

Schematic Design Objects - p99

Mediul schematic, creand si editand diagramele circuitului, sau lucrand in biblioteca editorului, consta in doua trasaturi de baza:

obiectele care sunt asezate in spatiul de lucru pentru a crea desenul si

procesele care sunt folosite de sistem pentru a crea, modifica, salva sau raporta despre obiecte.

Exista doua tipuri de obiecte in Schematic Editor: primitive (primare) si de grup. Cele primare sunt cele de baza si includ obiectele electronice: fire, prize, legaturi, retele, intrarea hartiei - ca si desenarea obiectelor cum ar fi textul si diferitele desene.

Componentele sunt obiecte de grup, fiind construite din componente electrice si desene. Fiecare obiect are propriile atributii, care definesc fiecare obiect.

Urmatoarea sectiune a capitolului cuprinde o scurta descriere a fiecarui obiect primar.

Elemente electrice de baza

Electrical Schematic Primitives

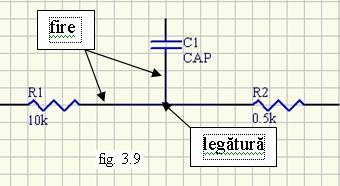

  Firele sunt segmente drepte care sunt plasate pentru a crea legaturi electrice.

Legaturi(junction): sunt obiecte rotunde folosite pentru intersectarea intre firele din schema

. Bus Entry: este un fir special avand un unghi de 45⁰, folosit pentru a face legatura intre un fir si "bus line". Bus Entry permite sa conectezi fire diferite la acelasi punct. Daca lucrul acesta este facut folosindu-se fire de la doua retele ele se vor scurtcircuita

.

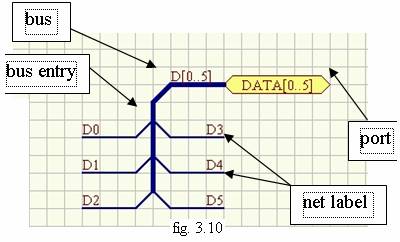

Bus:-fig, 3.10

sunt obiecte grafice reprezentand un fel de cale comuna pentru semnalele de pe foaie. Nu au proprietati electrice, sunt identificate ca Net Label si Parts, ca si in figura. Pot fi ascendente sau descendente.

Net Label:

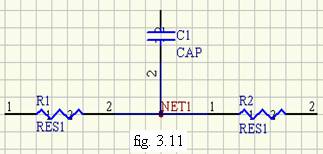

cand instalezi electricitate de la un pin la un altul si apoi la un al treilea, poti crea o retea (net). Cand creezi o retea de retele, fiecarei retele i se da o identificare "Net Labels" - pot fi plasate orizontal sau vertical. Coltul din stanga jos de la "Net Label" trebuie ajustat la un fir sau la un bus.

Power Port: sunt simboluri care reprezinta o retea de alimentare cu putere. Iti permit sa indici o retea de putere oriunde in proiect, care poate fi conectata la noduri sau fire. Power Part este identificat prin numele din retea, nu prin grafic; asigura-te ca graficul este normal pentru numele retelei.

Port: este folosit pentru a conecta o retea la coala (sheet) sau la Port cu acelasi nume sau la alte sheet-uri. Port poate fi conectat de la coala copil la coala de intrare, la simbolul de pe foaia parinte. Apasa SPACEBAR pt a roti port-ul.

Sheet Symbol: reprezinta o alta coala simbol. Legatura intre foaia simbol si alte foi sistematice este "File Name", care trebuie sa fie aceeasi ca si numele foii-copil.

Sheet Entry: creaza o legatura intre retea si foaia copil - spre Port cu acelasi nume ca si foaia-copil.

Probe Directive: este un marcaj special care este plasat pe foaia de lucru pentru a identifica nodurile unei simulari digitale.

Test Vector Directive: sunt simboluri speciale folosite pentru a identifica un nod cu un test vector simulator. Test vectorii sunt specificati intr-o coloana numar, care indica coloana fisierului test vector cand are loc simularea.

Stimulus Directive: este un simbol special, folosit pentru a identifica un nod sau o retea pentru a fi stimulati cand are loc simularea digitala.

PCB Layout Directive: sunt simboluri speciale care permit sa aloci informatii la o retea specifica.

NO ERC Directive: este un simbol special care identifica un pin, pe cel pe care "Electrical Rules Checkers" il ignora.

Pin: obiecte speciale, cu caracteristici electrice folosite pentru a directiona semnale spre sau in afara partilor.

Elemente de baza neelectrice

Non Electrical (Drawing) Primitives

Sunt folosite pentru a adauga informatiile la o coala. Foloseste-le pentru a construi simboluri grafice, pentru a adauga notite sau instructiuni.

Line: sunt obiecte grafice avand un anumit numar de segmente

Polygon: sunt obiecte grafice cu multifatete. E nevoie de cel putin trei cicluri pentru a defini un poligon. Fiecare varf al poligonului poate fi mutat independent.

Elliptical Arc: folosit pentru a crea curbe circulare sau eliptice. E nevoie de cinci cicluri pentru a crea un arc eliptic: centru, x radius, y radius, primul punct sfarsit iar apoi celalalt.

Bezier Curve: folosit pentru a crea linii curbe. E nevoie de cel putin patru click-uri pentru a crea curba Bezier. Daca continui mai mult de patru click-uri vei incepe o noua curba care va fi atasata primei.

Text Annotation: annotation (notare) este o singura linie a textului folosita pentru a nota sau a face comentarii pe foaie. Poate include texte descriptive sau instructive.

Text Frame: contine mai multe randuri scrise libere intr-un text. Sunt folosite pentru a face notite sau pentru a nota un text pe foaia de lucru.

Rectangle: sunt elemente grafice patratice. E nevoie de 2 click-uri pentru a crea un rectangle: sus, in coltul stang si jos, in coltul drept.

Rounded Rectangle: sunt elemente grafice cu colturi rotunde. E nevoie de 2 click-uri pentru a crea un rectangle: sus, in coltul stang si jos, in coltul drept

Ellipse: elemente grafice. E nevoie de trei click-uri pentru a crea o elipsa: centru, x radius si y radius.

Pie: elemente grafice complete sau incomplete. E nevoie de 4 click-uri pentru a o crea: centru, radius, punct de pornire, punct de oprire.

Graphic Image: pot fi incluse in schema imagini grafice deformate: BMP, TIF, JPG, WMF. Se remarca ca o copie a imaginii nu este stocata in foaie, este doar o legatura catre ea. Daca se schimba locatia este nevoie sa reinnoiesti legatura (doua click-uri pe imagine pentru a face acest lucru).

Mediul de stocare a procesului

Process Container

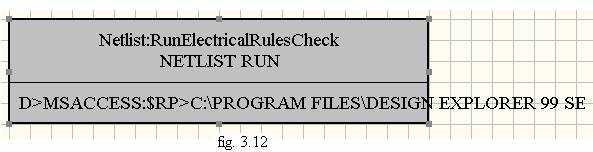

Schematic Editor include o metoda de stocare a procesului avand o configuratie particulara a parametrilor procesului. Acest lucru este facut de Process Container.

Configurarea unui mediu de stocare

Configuring a Process Container

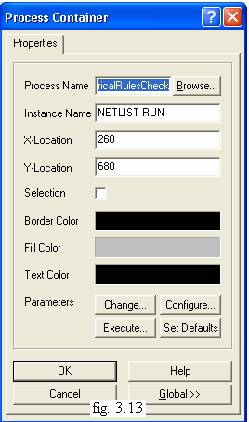

Pentru a reconfigura un Process Container e nevoie de dublu click pe acesta.

Denumirea Procesului

Process Name

Foloseste butonul browse daca vrei sa localizezi un proces pe care vrei sa il executi din container.

Buton de configurare

The Configure Button

Daca in container se desfasoara unul dintre procese, pot fi configurate apasand butonul configurare. Acest lucru va deschide o casuta de dialog. Cand apesi OK procesul nu se va executa si se va intoarce la Process Container.

Buton de modificare

The Change Button

Poti sa apesi pe butonul de schimbare pentru a vedea parametrii procesului. Poti schimba parametrii sau poti sa folosesti butonul de configurare din nou. Nu toate procesele pot fi configurate din Process Container. Pentru a stabili parametrii pentru aceste procese apasa butonul de schimbare s introdu parametrii procesului.

Executia

Executing

Pentru a executa un "Process Container" selecteaza Tools » Process Container » Run. Alternativ da dublu click pe "Process Container" si apasa butonul "Execute".

Fisiere realizate prin Process Container

Files Produced by Process Container

Daca procesul specificat in "Process Container" genereaza un fisier, cum ar fi Netlist: Create Netlist, numele fisierului poate fi specificat in casuta de schimbare a parametrilor. Cand Container functioneaza fisierul se va deschide. De asemenea va fi un link ca o foaie copil a schematic in "Project Manager".

Font-uri

Fonts

Schematic editor suporta toate tipurile de fonturi care sunt in Windows, incluzand formate ingrosate si inclinate.

Organizarea Fonturilor

Organization of Fonts

Caracterele unui text apartin la doua grupuri:

- un grup care poate fi editat individual: net label, text frame, sheet symbol name and sheet symbol file name, component designator, part type, text annotation.

- un grup care foloseste caractere sistem: border text, system title blocks, pin names, pin numbers, ports, power ports and sheet entries.

Modificarea Fonturilor

Changing Fonts

Modul ce mai usor de a spune daca un caracter este unul individual este sa dai dublu click pe text. Se va deschide casuta de dialog. Daca are un buton de schimbare a fontului, acesta este individual editabil. Daca nu se produce numic apasand dublu click si nu exista nici un buton de schimbare a fontului, atunci textul foloseste caracter din sistem.

Se pot specifica fonturi de baza pentru toate obiectele ce au fonturi editabile. Selecteaza Tools » Preferences pentru a afisa casuta cu preferintele, apoi apasa "Default Tab". Selecteaza obiectul pe care doresti sa setezi fontul (de exemplu: Net Label) si apasa butonul "Edit Values". Selecteaza fontul dorit. De acum incolo toate "net label" noi vor folosi acest font. Pe net label ce se va afla deja pe foaie fontul nu se va schimba. Acesta se poate schimba folosind "global editing".

Setarea Fonturilor de Baza

Setting the System Font

Pentru a schimba caracterele sistem selecteaza Design » Options. Acesta va deschide casuta cu "Document Options". Va aparea un buton numit "Change System Font". Apasand acesta va deschide o casuta de dialog "Font". Selecteaza fontul dorit. Acesta va schimba toate textele ce folosesc caractere sistem.

LUCRAREA 04-1

Elemente specifice ale proiectarii si analizei asistate

a surselor de tensiune continua in comutatie

Scopul lucrarii conta in prezentarea modului de proiectare asistata (Computer Aided Design) a unor surse de alimentare in comutatie. Mai precis se vor trata problemele specifice functionarii sursei in comutatie directa cu izolare - SCDIz si a sursei in comutatie cu revenire si izolare SCRIz. des utilizate pentru asigurarea tensiunilor de alimentare in echipamentele electronice.

1. Consideratii teoretice

2. Desfasurarea lucrarii

Se deschide programul Protel 99 SE si se creaza un fisier cu numele NP-Lu04-2008, care se salveaza in directorul propriu (NumePrenume-CAD-LP-2007-08) creat conform celor prezentate in LUCRAREA 01.

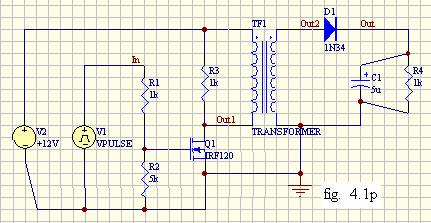

2.1 In acest fisier se creaza un document schematic (Schematic document) cu numele 04-Ex1, continand schema din figura 4.1p.

2.2 Se explica functionarea principiala a sursei in comutatie directa cu izolare - SCDIz.

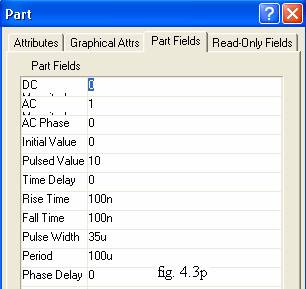

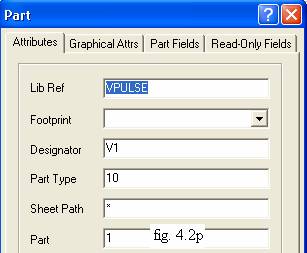

2.3 Se seteaza elementele schemei conform celor prezentate in lucrarile anterioare. In ceea ce priveste setarea sursei V1, aceasta operatie se efectueaza conform indicatiilor conducatorului lucrarii si figurii 4.2p si 4.3p.

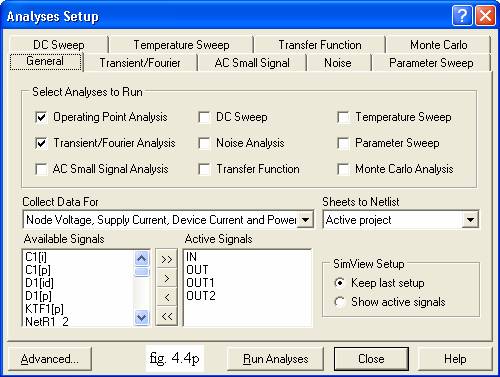

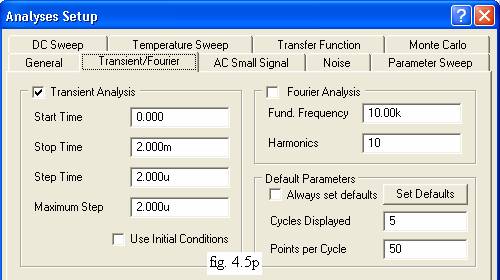

2.4 Se seteaza conditiile de efectuare a analizei tranzitorii (Transient Analysis) conform indicatiilor conducatorului lucrarii si celor prezentate in figurile 4.4p si 4.5p. Referitor la Stop Time s-a considerat utila marirea acestuia pentru a se putea pune in evidenta epuizarea regimului tranzitoriu al pornirii surse si iinstalarea regimului permanent.

2.5 Se efectueaza analiza tranzitorie si se interpreteaza rezultatele ei.

2.6 Comentarii. Discutii.

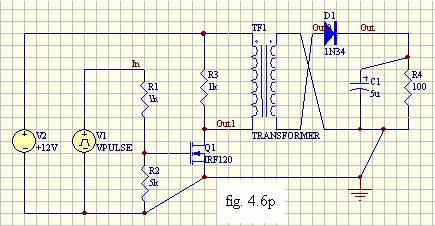

2.7 In fisierul NP-Lu04-2008 se creaza un document schematic (Schematic document) cu numele 04-Ex2, continand schema din figura 4.6p.

2.8 Se explica functionarea principiala a a sursei in comutatie cu revenire si izolare - SCRIz.

2.9 Se seteaza elementele schemei conform celor prezentate in lucrarile anterioare. In ceea ce priveste setarea sursei V1, aceasta operatie se efectueaza conform indicatiilor conducatorului lucrarii si figurii 4.2p si 4.3p..

2.10 Se seteaza conditiile de efectuare a analizei tranzitorii (Transient Analysis) conform indicatiilor conducatorului lucrarii si celor prezentate in figurile 4.4p si 4.5p. Referitor la Stop Time si cazul acesta s-a considerat utila marirea acestuia pentru a se putea pune in evidenta epuizarea regimului tranzitoriu al pornirii sursei si iinstalarea regimului permanent.

2.11 Se efectueaza analiza tranzitorie si se interpreteaza rezultatele ei.

2.12 Comentarii. Discutii.

2.13 Se propune studentilor proiectarea unei surse in comutatie directa fara izolare, careia sa i se aplice o analiza tranzitorie.

2.14 Discutii, comentarii
