Actionarea protectiei diferentiale longitudinale (comparativa de curent) la liniile electrice de inalta tensiune, va demara procesul automat de scoatere de sub tensiune a liniei (deconectarea intrerupatoarelor din ambele capete) si aparitia semnalizarilor aferente. Personalul operativ de exploatare va trebui sa aiba urmatoarele cunostinte tehnice, in vederea exploatarii instalatiilor electrice cu implicarea protectiilor electrice.

A. Prezentarea protectiei

B. Modul de semnalizare si actionare a protectiei

C. Cauzele posibile pentru care lucreaza protectia

D. Modul de interventie a personalului operativ de exploatare

A. PREZENTAREA PROTECTIEI

a.1 - Rolul protectiei - Principiul de functionare a protectiei diferentiale longitudinale consta in aceea ca ea comanda declansarea intrerupatoarelor de la cele doua capete ale liniei, in baza compararii unor marimi electrice de la cele doua capete (determina pozitia defectului). Protectia diferentiala longitudinala se prevede a se monta la liniile scurte, cand protectia de distanta nu este suficienta sau cand, din considerente de stabilitate, necesita deconectarea rapida de la ambele capete. Ca variante de realizare a protectiei se intalnesc:

- Protectia comparativa de faza

- Protectia sectionala

- Protectia cu transmiterea comenzii la capatul opus (teledeclansare)

Protectia comparativa de faza. Protectia comparativa de faza realizeaza transmiterea unui semnal (printr-un canal de inalta frecventa) de la fiecare capat catre celalalt, in momentul trecerii prin valoare zero a curentului de la capatul respectiv. Daca semnalul primit la un capat nu coincide in timp cu trecerea prin valoare zero a curentului de la acel capat, se comanda declansarea intrerupatorului. Protectia este astfel realizata incat sa tina seama, pe de-o parte de defazajul dintre curenti datorita pierderilor pe linie, cat si de timpul necesar semnalului pentru parcurgerea distantei dintre cele doua capete. Ca si in cazul protectiei diferentiale longitudinale se folosesc reductoare de curent insumatoare, pentru a se realiza legatura dintre cele doua capete printr-un singur canal de inalta frecventa. Protectia este utilizata, in special la liniile electrice cu tensiuni de 220 kV si mai mari.

Protectia sectionala. Protectia sectionala constituie tipul cel mai raspandit de protectie comparativa longitudinala, ea consta, de fapt, in combinarea cu protectiile electrice existente, in orice caz la cele doua capete ale liniei, a unor dispozitive si a unei legaturi prin conductoare fizice sau printr-un canal de inalta frecventa. Tot acest ansamblu comanda declansarea rapida a ambelor intrerupatoare in cazul defectelor pe linia proprie si declansarea temporizata (conform planului de reglaje a protectie), in cazul defectelor in alte instalatii.

Protectia cu transmiterea comenzii la capatul opus (teledeclansarea)

Aceasta consta din combinarea cu protectiile care exista la ambele capete ale liniei (protectia de distanta, homopolare etc.), a unor dispozitive auxiliare de comanda. Teledeclansarea (emisie-receptie a comenzilor), legatura dintre cele doua capete efectuandu-se prin conductoare fizice sau prin canal de inalta frecventa etc.

Instalatia de teledeclansare de la un capat al liniei primeste semnalul din protectii si automatizari la dispozitivul de emisie si il transmite la capatul opus la dispozitivul de receptie pentru a executa deconectarea intrerupatorului, la fel si de la capatul opus se transmite invers prin dispozitivul de emisie la dispozitivul de receptie si executarea comenzilor de declansare a intrerupatorului.

Figura 19

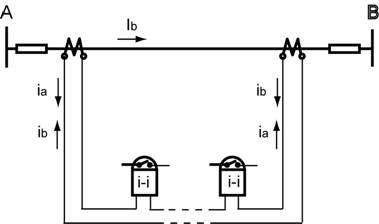

Schema de principiu a protectiei diferentiale longitudinala cu doua conductoare auxiliare

a.2 - Zona de actionare - La functionarea normala a liniei, in cazul defectelor exterioare, curentii de la cele doua capete sunt egali si au acelasi sens, deci prin cele doua relee diferentiale (de la ambele capete ale liniei) nu circula nici un curent. in schimb, la un defect (scurtcircuit monofazat, scurtcircuit polifazat cu/fara pamantare) intre reductoarele de curent de la cele doua capete a liniei protectia va actiona la declansarea ambelor intrerupatoare. Defectul este clar pe linie.

a.3 - Modul de aplicare - La liniile de inalta tensiune scurte, alegerea solutiei este determinata de conditiile retelei respective, in special de lungimea liniei protejate de protectiile existente si de timpul de declansare necesar din punct de vedere al stabilitatii. Realizarea protectiei la ambele capete ale liniei este posibila prin utilizarea cablului pilot, pentru legatura intre cele doua relee diferentiale si a reductoarelor de curent din ambele capete ale liniei.

a.4 - Modul de racordare - protectia este racordata la:

a - pentru masura - circuitele secundare ale reductoarelor de curent (insumatoare) de la cele doua capete ale liniei de inalta tensiune, legate intre ele prin cablu pilot. Protectia este compusa din relee diferentiale monofazate sau trifazate, montate pe toate cele trei faze.

b - pentru actionare

- curentul continuu operativ 220 V

- circuitele de semnalizare;

- circuitele de comanda.

B. MODUL DE SEMNALIZARE SI ACTIONARE A PROTECTIEI

Protectia actioneaza instantaneu ori temporizat la:

- semnalizarea de avarie, telemecanica etc.;

- comanda declansarea intrerupatorilor;

- comanda pornirea DRRI, RAR daca e cazul;

- comanda sistemul de inregistrare evenimente.

C. CAUZELE POSIBILE pentru care actioneaza protectia

Protectia va actiona in urmatoarele conditii: la defecte (scurtcircuite monofazate, polifazate cu/fara punere la pamant) pe linie intre cele doua statii.

D. MODUL DE INTERVENTIE A PERSONALULUI OPERATIV DE EXPLOATARE

Personalul operativ de exploatare va actiona conform urmatoarei proceduri:

1. Verifica starea de fapt a celulei liniei in cauza. Analizeaza regimul anormal de functionare in momentul cand a lucrat protectia, regim determinat de retea (de linia in cauza). Personalul operativ de exploatare trebuie sa cunoasca exact schema de racordare a liniei, cat si declansarea ambilor intrerupatori din ambele capete ale liniei si protectiile electrice. Va lua legatura de urgenta cu personalul statiei din capatul opus a liniei, pentru a se informa reciproc despre producerea evenimentului.
2. Citeste si noteaza toate semnalizarile preventive si de avarie, modul cum s-a desfasurat evenimentul, in timpul avariei, atat in celula proprie cat si in capatul opus. Se vor verifica si nota toate releele complexe cu semnalizarile aferente. Dupa care se vor anula.
3. Anunta DH si conducerea SH cu privire la incident, semnalizarile aparute, cat si rezultatul analizei la prima investigare.
4. Actioneaza in continuare conform dispozitiilor DH.

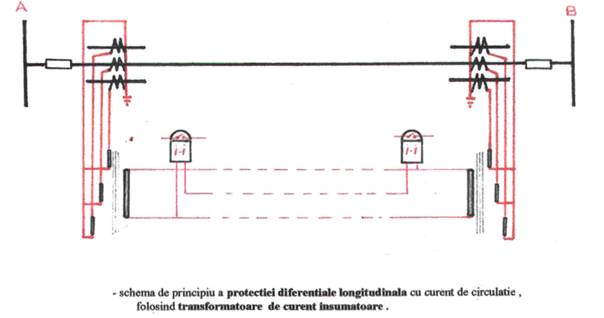

Figura 20
