Protectia impotriva scurtcircuitelor rotorice a generatoarelor sincrone

Protectia impotriva scurtcircuitelor rotorice a generatoarelor sincrone

Schema cuprinde un releu maximal de curent F₁, un releu intermediar K₁, un transformator T avand una din bornele infasurarii secundare legate la pamant si un condensator C cu rolul de a separa circuitul de curent continuu al rotorului, de cir­cu­i­tul de curent alternativ legat la pamant. In cazul unei puneri la pamant a infa­su­ra­rii rotorice a generatorului sincron GS, se inchide circuitul de curent alternativ for­mat din secundarul transformatorului T, releul maximal F₁, condensatorul C si pamant, fapt care determina actionarea releului F

Prin contactul normal deschis a releului F₁ se excita releul in­termediar K₁ care prin contactele sale comanda declansarea generatorului si dez­ex­ci­tarea rapida a infasurarii de excitatie.

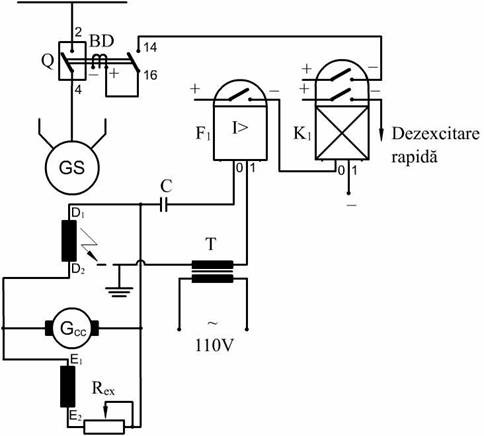

Figura 5.13. Schema electrica desfasurata monofilara de comanda si protectie

impotriva scurtcircuitelor rotorice

GS-generator sincron, Q-intrerupator principal, BD-bobina declansatorului,

G_cc­-excitatrice, R_ex-reostat de reglare a excitatiei, F₁-releu maximal de curent,

K_1­­-releu intermediar, T-transformator, C-condensator.
