Transformatorul electric monofazat cu secundarul raportat: ecuatiile in complex, schema echivalenta in T, semnificatiile marimilor utilizate

Transformatorul electric monofazat cu secundarul raportat: ecuatiile in complex, schema echivalenta in T, semnificatiile marimilor utilizate.

Prin raportare se intelege inlocuirea secundarului real cu unul echivalent care are acelasi numär se spire si faze ca primarul (N₂^' = N₁, m₂^'= m₁). Märimile secundarului raportat se noteaza cu indice prim.

Ecuatiile transformatorului cu marimi raportate, sunt :

Schema echivalenta in T

Eliminand din sistemul (1) pe , se obtine urmatoarea relatie, ce leaga curentul si tensiunea primara de forma

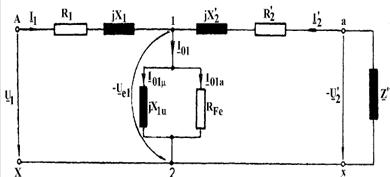

Fig. 1 Schema echivalentá ín T cu ramurile circuitului magnetic puse in paralel.

In acest caz, transformatorul apare fata de retea ca o impedanta de parametrii dependenti atat de datele transformatorului cat si ale receptorului. Se defineste astfel impedanta echivalenta a transformatorului, .

Alta varianta a schemei echivalente in T este aceea in care parametrii circuitului magnetic sunt conectati in serie (fig 2).     In schemele prezentate pierderile in fier sunt modelate sub forma unor pierderi de natura electrica pe rezistentele fictive de magnetizare R_Fe sau R_1m.

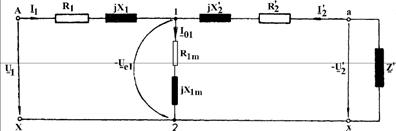

Fig. 2 Schema echivalentd in T cu ramurile circuitului magnetic conectate in serie.

Din conditiile de conservare a acestor pierderi rezulta relatia de legatura intre parametrii circuitului magnetic, . Prin indentificare rezulta valorile :
