Motoare hidraulice liniare

Motoarele hidraulice liniare au ca element activ unul sau mai multe pistoane care se deplaseaza in interiorul cilindrilor de lucru, fig. 14. Acestea (denumite generic cilindri hidraulici) prezinta avantaje importante, in special la utilizarea lor la servosistemele elecrohidraulice de reglare automata, intre care se pot mentiona:

- legarea directa a servomotorului la sarcina asigura realizarea unor sisteme rigide fara jocuri;

- viteze mari de raspuns;

- simplitate constructiva datorata absentei transformatoarelor mecanice ale miscarii;

- fiabilitate mare;

- racordare usoara a aparaturii de masura, control si reglaj.

La bordul navei, motoarele hidraulice liniare sunt utilizate la actionarea capacelor meca­nice ale gurilor de magazii, a portilor de bordaj si a rampelor de incarcare. Uzual, diametrele cilindrilor sunt cuprinse intre 125 si 300 mm, cursele intre 1400 si 4300 mm, fortele de impingere intre 300 si 1736 kN iar fortele axiale intre 160 si 1100 kN.

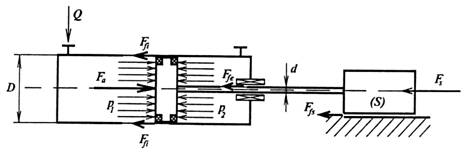

Fig. 14 Schema de calcul a motorului hidraulic liniar
