Polariscop cu camp intunecat si camp luminat

Privind prin analizor, intr-un polariscop obisnuit cu lumina polarizata circular (avand polarizorul si analizorul cu planele de polarizare dispuse perpendicular), in absenta modelului fotoelastic, se observa un camp intunecat. Pentru un astfel de aranjament al polarizorului si analizorului (fig. 15,a), polariscopul se spune ca este cu camp intunecat. Daca polarizorul si analizorul sunt dispuse cu planele de polarizare paralel (fig. 15,b), privind prin analizor (in absenta modelului fotoelastic), se observa un camp luminat, iar polariscopul se spune ca este cu camp luminat (fig. 15,b). Dupa cum s-a aratat, franjele care se observa pe suprafata modelului, atunci cand acesta este analizat intr-un polariscop cu lumina monocromatica polarizata circular, aranjat pentru camp intunecat, sunt franje intunecate, care reprezinta familii succesive de izocromate. Fenomenul de interferenta a luminii care produce aceste franje are loc pentru multiplii intregi (N=0,1,2,3.) de lungimi de unda. Cand modelul este analizat in camp luminat, franjele izocromate care se formeaza sunt diferite si reprezinta un multiplu N₁=½(2k+1) de lungimi de unda (N₁ = 0,5; 1,5; 2,5; 3,5; . ).

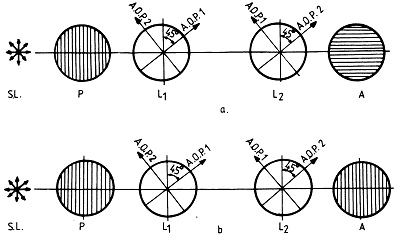

Fig. 15 Polariscop cu camp intunecat si camp luminat

In figura (16) sunt prezentate franjele izocromate fotografiate in camp intunecat si luminat pentru o saiba gaurita, comprimata pe directia diametrului vertical.

Fig. 16 Franje izocromate in camp intunecat si luminat
