CIPSETURI PENTRU PENTIUM II

Cea mai putemica firma din domeniu este de departe Intel. Prezenta pe piata, chipset-urilor din nevoia de a oferi procesoarelor sale un suport stabil, Intel a devenit rapid prima firma producatoare de seturi de cipuri, asa cum este si primul fabricant de procesoare. Aceasta politica a incercat-o si AMD, cu chipset-ul AMD640, care nu era altceva decAt VIA VP2/97, dar a dat gres.

Intel a incercat adesea sa blocheze sau sa limiteze accesul concurentilor din domeniul CPU-urilor piata procesoarelor. Blocarea prin patente a Slot-ului 1 a facut ca AMD Si Cyrix, principalii rivali ai lui Intel, sa ramina la Socket 7, imbunatatindul pe acesta, in loc sa treaca la Slot 1. Dar firmele taiwaneze, producatoare de seturi de cipuri, au inceput sa livreze produse care concureaza BX-ul si LX-ul lui Intel.

Pentru P II, chipset-ul cel mai in voga (la noi) este (inca) 440LX, aparut in septembrie 1997. La vremea respectiva, acesta a inlocuit invechitul 440FX, care a avut o perioada de viata lunga, fiind folosit de pe vremea procesoarelor Pentium Pro.

44OLX a fost o revolutie in domeniul chipset-urilor, fiind cel care a introdus slot-ul AGP in lumea lui Pentium II. Cu o constructie solida, LX a fost folosit si Ia 75 si 100 MHz, de catre cei care obisnuiesc sa faca overclocking (pe placi de baza unde aceasta frecventa se poate modifica), desi frecvenla FSB pentru care a fost proiectat a fost de 66 MHz. Cum chipset-urile se fabrica pentru un anumit procesor (deoarece intarse proicctcaza procesorul, apoi setul de cipuri) 440LX este ideal pentru CPU-urile Klamath (Pentium II 233 -300 MHz), care au freeventa, de bus extern de 66 MHz. LX are, in afara de suport AGP 1x/2x, cateva caracteristici care au constituit o noutate la vremca aparitiei sale sau au adus un bencficiu major utilizatorilor sai: bus-ul GTL+, suport pentra SDRAM de 3,3 volti si 64 Mb, opt linii de RAS (Row Address Strobe) - permit folosirea a 512 MB SDRAM si 1 MB EDORAM, suport complet pentru multiprocesare simetrica (Symmetric MultiProcessing) cu doua CPU-uri si cinci slot-uri PCI bus mastering. Partea de I/O (southbridge, numita PIIX4) lucreaza cu doua porturi EIDE cu protocolul UltraDMA/33. Dintre facilitatile avansate ale lui LX am aminti buffer-ele de 4 cuvinte atinpentru bus-ul memoriei, cinsi pentru PCI si AGP, precum si suportul pentru memorie ECC (Error Control and Correction).

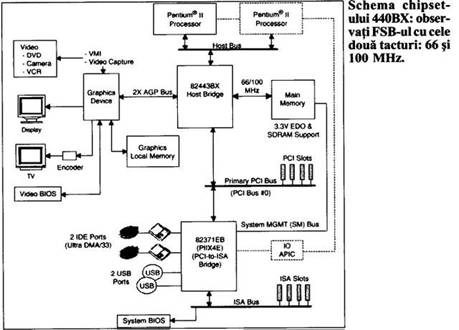

440LX a fost luat de model pentru 440BX, urmasul sau direct. Practic, BX este un LX care suporta frecventa, de bus de 100 MHz. In rest, are aproape aceleasi caracteristici. Suporta tot doua procesoare in configuratie SMP, la fel de multa memorie si lucreaza cu acelasi PIIX4, dar in varianta E. Diferentele apar tocmai datorita vitezei pe bus-ul memoriei, procesoarele Deschutes (Pentium II la 300, 350,400 5i 450 MHz) lucrat cu memoria RAM Ia 100 MHz. Dar acest lucru nu aduce o crestere a vitezei de 50% fata de 66 MHz, cum ar indica cifrele, deoarece Pentium II are memoria cache Level 2 inclusa in carcasasi lucreaza cu ca la jumatate din frecventa procesorului. Si cum datele pe care le prelucreaza CPU-uI provin in proportie de peste 95% din cache, sunt accelerate doar acele 5% din transferuri care se fac din memoria principala. De aici provine sporul mic de performanta pe care il aduce bus-ul la 100 MHz in cazul lui P II. Pe placile cu BX se pot folosi si procesoarele Klamath, dar Ia 66 MHz.

In aceeasi zi in care a fost lansat 440BX, a aparut pe piata si 440EX, un chipset destinat procesoarelor ieftine din familia Celeron. EX este un LX redus, in sensul ca s-a luat un LX Si s-au mai taiat din facilitati. Nucleul lui EX este cel din LX, dar suporta doar 256 MB de memorie in doar douA slot-uri DIMM, lucreaza cu un singur procesor si nu suporta ECC. Cel mai ciudat lucru este reducerea numarului maxim de slot-uri PCI lu trei, dar nu a renuntat la slot-ul AGP. EX lucreaza doar cu freeventa, busului FSB de 66 MHz.

Intel a lansat modelul Celeron A (nucleul este botezat Mendocino), care arc un cache L2 de 128 Kb tactat la freeventa, procesorului. Celeron A a adus 0 noua tinerete pentru chipset-ul EX.

440GX este conceput pentru servere si statii de lucru biprocesor. De fapt, este urmasul lui 440BX, destinat procesoarelor Xeon. O caracteristica interesanta este ca suporta atat Slot 1 cat si Slot 2. Nucleul sau este foarte asemanator cu al lui BX, dar poate lucra cu o memoric SDRAM dc pana la 2 GB. DacA 440GX este un chipset de tranzitie de la Slot 1 Ia Slot2, 450NX este primul conceput special pentru Slot 2, destinat serverelor cvadriprocesor cu Xeon. Dintre capabilitatile sale se remarca lucrul cu 8 GB memorie (mai mult decincapacitatea harddisk-urilor utilizatorului mcdiu de astazi), prezenta, slot-urilor PCI pe 64 de biti si bus-ul FSB la 100 MHz. NX suporta si memorie EDO. Pentru servere, sunt importante caracteristicile chipsetului de a mentine integritatea datelor.

NX asigura ECC pentru bus-ul procesoarelor si cel al memorici, precum si verificarca paritatii pentru bus-ul PCI. NX exista si intr-o versiune rcdusa, 450NX Basic, pentru care memoria maxim suportata este de 4 GB si nu exista slot-uri PCI dc 64 biti, ci doar dc 32 de biti.

Privind spre viitorul seturilor de cipuri de Ia Intel, apar numc cum ar fi 44OZX, Whitney, Camino si Carmel. Ele desemneaza integrate dedicate lui Celeron sau procesoarelor aparute in 1999.

44OZX este urmasul lui 440EX, si ruleaza la 100 MHz, pentru a suporta si procesoarcie Celeron care vor rula cu aceasta frecventa de bus. ZX va ramate chipset-ul de ales pentru Celeron-urile care vor fi fabricate pentru Slot 1, pentru ca acelea care vor intra intr-un socket au ca suport setul de cipuri botezat Whitney.

Folosirea lui Socket 370, in locul lui Slot 1 are ca scop reducerea pretului total, ca urmare Intel a integrat in chipset si functiile grafice integrat binecunoscutul i740.

Chipset-ul Camino este perechea procesorulul Katmai si poate folosi memoria RDRAM (Rambus DRAM), care are o latime de banda mult mai largA decat SDRAM-ul de astazi. De asemenea, Intel trece la initiativa ATA 66, care dubleaza rata de transfer maxima a transferulul de date catre si de la harddisk-uri. Camino introduce si AGP 4x care promite o dublare a vitezei bus-ulul AGP. Dar cea mai interesanta noutate este legatura digitala AC '97, care reprezinta o interfata pentru modem si soundcard. Aceste doua componente vor fi simulate de catre procesor, fara a mai fi nevoie de a cumpara placi separate. dar care duc la o scadere a vitezei reale a CPU-ului.

Carmel este numele de cod al succesorulul lul 450NX. El se va gaseste in serverele ,,powered by Tanner'. Tanner este procesorul Xeon pentru Slot 2, care include instructiunile Katmai, de prelucrare paralela a numerelor in virgula mobila. El va folosi un cache Level 2 de unul sau doi MB, care va rula la viteza procesorulul. Carmel va avea aproximativ aceleasi caracteristici ca si Camino, in plus fund capabil sa utilizeze un bus PCI de 64 de biti la 66 MHz.
