OLIMPIADA - DISCIPLINE TEHNOLOGICE Faza nationala - 11.IV.2007

OLIMPIADA - DISCIPLINE TEHNOLOGICE Faza nationala - 11.IV.2007

Profil: tehnic

Specializarea: Tehnician mecatronist

Clasa: a XI-a

Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

Timpul efectiv de lucru este de 3 ore.

Subiectul I TOTAL : 20 puncte

Scrieti pe foaia de concurs litera corespunzatoare raspunsului corect :

Pentru multiplicarea unui obiect pe 4 linii si 5 coloane aplicam comanda:

a. Stretch

b. Mirror

c. Scale

d. Array

2. In sistemele de reglare automata semnalul obtinut la iesirea traductorului se numeste :

a. Marime de iesire

b. Marime perturbatoare

c. Marime de executie

d. Marime de reactie

3. Zona de activare a unui senzor REED depinde de :

a. campul electric

b. campul magnetic din vecinatatea sa

c. marimea obiectivului detectat

d. campul electromagnetic

4. Raportoarele sunt:

a. aparate pentru masurarea trigonometrica a unghiurilor

b. etaloane pentru unghiuri

c. sabloane pentru unghiuri

d. aparate goniometrice pentru masurarea unghiurilor

5. Picnometrul masoara:

a. aciditatea

b. umiditatea

c. densitatea

d. vascozitatea

6. Cuplajul radial Oldham:

a. transmite miscarea intre arbori concurenti cu pozitie relativa variabila

b. preia abateri axiale, transversale ale arborilor cuplati

c. preia abateri axiale si radiale sau transmite sarcini mari

d. compenseaza variatia lungimii arborilor produsa de variatia de temperatura

7. Comanda DONUT permite desenarea:

a. inelelor si cercuri pline

b. numai a discurilor

c. numai a inelelor

d. elipselor

8. Pentru realizarea unui ansamblu nu este nevoie de:

a. fisa tehnologica de asamblare

b. stabilirea conditiilor de receptie

c. tehnologia realizarii subansamblurilor

d. desenul de ansamblu

9. Arborii de transmisie sunt supusi la:

a. torsiune si rasucire

b. rasucire si incovoiere

c. forfecare si rasucire

d. incovoiere si forfecare

10. Rotile dintate care lucreaza indeosebi in medii cu praf, cu viteze mici se recomanda a fi realizate din:

a. OLC 60

b. OT 50

c. 41MoCr11

d. Fgn70-2

11. Comanda TRIM este folosita pentru:

a. stergerea obiectelor care nu mai sunt necesare in desen

b. taierea anumitor portiuni din desen pana la un obiect luat ca frontiera

c. prelungirea unei portiuni din obiectul selectat pana la un obiect luat ca frontiera

d. selectarea obiectelor de sters

12. Masurarea masei cu balanta este o metoda de masurare:

a. directa

b. indirecta

c. de comparatie

d. diferentiala

13. Senzorii de proximitate capacitivi functioneaza pe baza:

a. variatiei tensiunii de alimentare

b. variatiei inductivitatii unei bobine

c. variatiei campului magnetic

d. variatiei capacitatii unui condensator

14. Precizia de prelucrare si asamblare a unui produs este determinata de:

a. abateri dimensionale

b. abateri de forma si de pozitie

c. abateri dimensionale, de forma si de pozitie si calitatea stratului superficial

d. abateri dimensionale si calitatea stratului superficial

15. Pentru lipirea elementelor din fonta se foloseste:

a. Am42Lp

b. aliajul "monel"

c. Lp30Sb

d. AmSnLp

16. Motoarele pas cu pas fac parte din categoria:

a. motoarelor sincrone de mica putere

b. motoarelor asincrone cu rotor bobinat

c. motoarelor de curent continuu

d. motoarelor asincrone cu rotor in scurtcircuit

17. Cunoasterea regimurilor de functionare ale unei masini de lucru din cadrul unui sistem de actionare este necesara pentru:

a. alegerea corespunzatoare a mecanismului de transmisie

b. alegerea motorului electric de actionare

c. alegerea ansamblului de comanda

d. toate variantele de mai sus

Marimile nominale impuse la masinile de curent continuu sunt:

a. tensiunea la bornele principale, puterea utila, frecventa tensiunii, turatia

b. tensiunea la bornele principale, puterea utila, turatia

c. tensiunea la bornele principale, frecventa tensiunii, turatia, factorul de putere

d. tensiunea la bornele principale, frecventa tensiunii, puterea aparenta, factorul de putere

19. Metoda interschimbabilitatii totale asigura precizia dimensiunii de inchidere la toate lanturile de dimensiuni:

a. prin compensare

b. prin ajustare

c. prin sortare pe grupe de dimensiuni

d. fara prelucrare sau ajustare suplimentara

20. Apelarea hasurarii unui contur inchis se face cu ajutorul comenzii:

a. DIVIDE

b. MEASURE

c. HATCH

d. QUICK LEADER

Subiectul II TOTAL : 30 puncte

1. Explicati notiunea de traductor.   (4 puncte)

2. Enumerati situatiile in care pot functiona lagarele cu alunecare hidrodinamice.

(6 puncte)

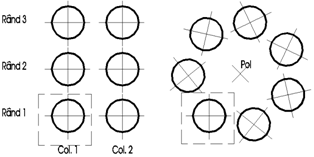

Prin ce comenzi de editare AutoCAD se obtin figurile de mai jos:

a.  (4 puncte)

b.  (2 puncte)

4. Determinati dimensiunea indicata de micrometrul din figura: (4 puncte)

5. Enumerati elementele componente ale unei masini, utilaj, ansamblu in general:

(5 puncte)

6. Precizati care sunt elementele constructive de baza la masina de curent continuu.

(5 puncte)

Subiectul III TOTAL : 40 puncte

Realizati un eseu cu titlul "Transmisii prin curele" respectand urmatoarele cerinte:

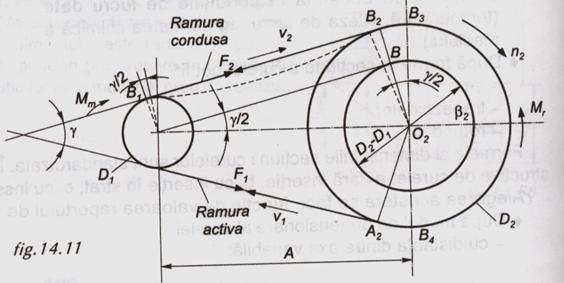

a. Identificati urmatoarele simboluri din figura:

n₁ - D₁ - β₂ - v₂ - A -

(10 puncte)

b. Enumerati avantajele transmisiilor prin curele

(6 puncte)

c. Calculati coeficientul de alunecare elastica ε al curelei pe roti

(4 puncte)

2. Intr-un circuit de curent continuu o sursa cu tensiunea electromotoare E =12V debiteaza curent pe rezistorul de sarcina cu R_s = 600W. Pentru masurarea intensitatii curentului electric se leaga in circuit un ampermetru cu rezistenta interna r_a = 50W

a. Reprezentati pe foaia de examen schema electrica a circuitului inainte si dupa legarea ampermetrului;

b. Calculati eroarea absoluta si eroarea relativa determinate de montarea ampermetrului in circuit.

(20 puncte)
