Radiostatia MF/HF cu DSC SAILOR HC4500

Introducere

Radio-telefonul maritim SAILOR HC4500 MF/HF cu sistem DSC (Digital Selective Calling - apel selective digital) si radiotelex inclus, indeplineste cel mai ridicate standarde internationale pentru marina in camunicatiile MF/HF si procedurile de securitate.

Echipamentul SAILOR HC4500 MF/HF reprezinta o parte din sistemul modular 4000, care include un radiotelefon banda laterala unica HF. Are incorporat un telex MF/HF daca se conecteaza la un calculator si/sau imprimanta. Daca se conecteaza la un GPS sau alt sistem maritim de navigatie poate include automat timpul adevarat UTC si pozitia in mesajele de pericol DSC.

Operare de baza

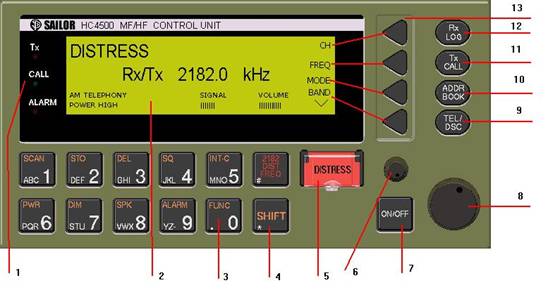

1 Controale

1. Lampi indicatoare. Cand clipesc indica:

Tx: transmitere.

CALL: apel DSC primit.

ALARM: apel de alarma primit

  Display

 3. Tastatura.

 4. Tasta Shift. Se mentine apasat pentru functiile galbene.

 5. Butonul de DISTRESS(pericol). Este protejat de un scut. Pentru folosire se ridica scutul si se apasa timp de 3 secunde, urmand textul afisat pe display.

 6. Control cautare.

 7. Butonul pornire/oprire.

 8. Control volum sunet.

 9. Comutator functie TEL/DSC.

In modul TEL parametri radio-telefonului sunt afisati si selectati.

In modul DSC parametrii DSC sunt afisati si selectati.

 10. Se acceseaza agenda in modul DSC.

 11. Apel Tx (Tx CALL): Se apasa pentru a incepe crearea unui apel DSC.

 1 Deschide Rx log cu apelurile primate in modul DSC.

 13. Taste. Functia fiecarei taste e descrisa in linia respective din partea dreapta a display-ului.

Comutare PORNIT-OPRIT (ON-OFF

Se apasa butonul ON/OFF.

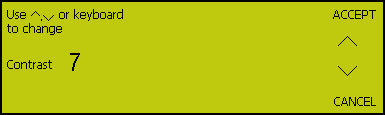

3  Setare lumina de fundal

Se apasa tasta SHIFT impreuna cu tasta DIM.

Lumina din fundal se schimba de la 0 la maxim in 4 trepte.

Se repeta pana cand se obtine setarea dorita.

Comutare difuzoare PORNIT-OPRIT ON-OFF

Se apasa tasta SHIFT impreuna cu tasta SPK.

Se vede iconita difuzorului pe display.

Control volum difuzoare

Se roteste butonul VOL pentru a ajusta volumul sunetului difuzoarelor.

Comutare squelch PORNIT-OPRIT ON-OFF

(Mod telefonie SSB)

Se apasa tasta SHIFT impreuna cu tasta SQ.

Cand squelchul este pornit, iesirea receptorului e pe mut in timpul pauzelor de vorbire.

Setarea nivelului de putere a transmiterii

Se apasa tasta SHIFT impreuna cu tasta PWR.

Puterea de iesire este HIGH (mare), MED (medie) sau LOW (joasa). Puterea curenta la iesire e indicate in partea de stanga jos a display-ului.

Se repeta pana cand setarea dorita este obtinuta.

Moduri de afisaj

Este posibila comutarea display-ului statiei MF/HF HC4500 pe unul din modurile:

- Modul de afisare Telephony channel (canal telefonie)

- Modul de afisare Frequency (frecventa).

- Modul de afisare Distress frequency (frecventa pericol).

- Modul de afisare Station (statie).

- Modul de afisare DSC Status (stare DSC).

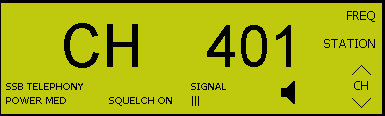

Functiile afisajului Telephony Channel (canal telefonie)

In modul de afisare Frequency (frecventa) se apasa tasta CH pentru a comuta pe afisajul Channel (canal) si numarul canalului anterior. Un exemplu al afisarii Telephony Channel (canal telefonie) e dat mai jos.

Urmatorii parametric sunt afisati: numarul canalului, modul de emisie (Telefonie SSB, Telefonie sau Telex AM), puterea de iesire (Putere Mare, Medie, Joasa (HIGH, MED or LOW)), squelch (Pornit sau Oprit), semnal (putere semnal in modul receptie sau nivelul puterii la iesire in modul transmit), difuzoare (Pornit sau Oprit).

Daca e selectat numele statiei acesta e afisat deasemenea (in coltul din stanga sus a display-ului). Daca canalul nu e alocat statiei selectate, numele statiei va disparea de pe ecran.

Cele 4 taste din partea dreapta a display-ului fac referinta la optunile de pe display in format text:

FREQ - schimba pe modul de afisare Frequency (frecventa) pentru vizualizarea sau modificarea frecventelor.

STATION - schimba pe modul de afisare Station (statie) pentru selectarea altei statii.

CH UP - Face trecerea pe numarul canalului statiei imediat urmator, de mai jos,.

CH DOWN - Face trecerea pe numarul canalului urmator, de mai sus.

Un numar de canal poate fi tastat direct de la tastatura panaului de control.

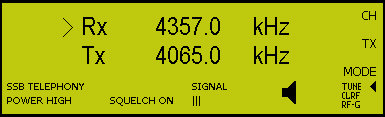

Functiile display-ului Frequency (modul de afisare Frecventa)

Urmatorii parametric sunt afisati: frecvente Rx/Tx , modul transmisiei (telefonie SSB, telefonie AM sau Telex), puterea de iesire (Putere Mare, Medie sau Joasa (HIGH, MED sau LOW)), squelch (Pornit sau Oprit), semnal (puterea semnalului in modul receptie sau puterea de iesire in modul transmiter), starea difuzoarelor (Pornit sau Oprit).

Cele 4 taste din partea dreapta a display-ului se refera la textul din display:

CH - comuta pe modul de afisare canal si numarul anterior al canalului.

TX -muta sageata pe Tx inaintea tastarii unei frecvente Tx.

MODE - comuta intre modurile telefonie SSB, telefonie AM si telex.

TUNE/CLRF/RF-G - comuta intre Tune (cautare), Clarify (clarificare) and RF-Gain tuning (cautare RF-Gain).

Frecventele Rx pot fi introduce direct de la tastatura

Cautare:

Se invarte butonul TUNE pentru a modifica frecventa sau RF-gain receptorului.

Functiile indicate de sageti in diplay-ul frecventei:

TUNE: Cautare frecvente in pasi de 1 kHz (AM), 100 Hz (SSB) sau 500Hz (Telex).

CLFR: Cautare frecvente in pasi de 10 Hz.

RF-G: Cautare manuala RF-gain, AGC fiind oprit.

NOTA: Functia de cautare e disponibila doar in display-ul Frequency (frecventa)!

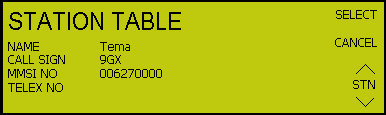

Functiile modului de afisare Station (statie)

Cand suntem in modul de afisare Telephony Channel (canal telefonie) se apasa tasta STATION pentru a comuta pe modul de afisare Station (statie) pentru selectarea altei statii. Un exemplu inmodul de afisare Station (statie) e dat mai jos

Urmatorii parametric sunt afisati: numele statiei, call sign, numar MMSI si numar telex.

Cele 4 taste din partea dreapta a display-ului se refera la textul din display:

SELECT - selecteaza statia si comuta pe modul de afisare Channel (canal) pentru alegerea numarului canalului.

CANCEL - intoarcere la modul de afisare Channel (canal) fara selectarea statiei.

STN UP - selecteaza statia anterioara.

STN DOWN - selecteaza statia urmatoare.

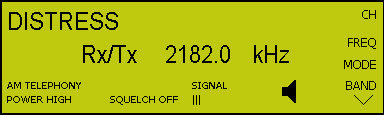

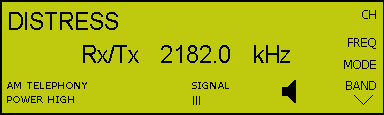

Funtiile modului de afisare Distress frequency (frecventa pericol)

Pentru a comuta pe modul de afisare Distress frequency (frecventa pericol) se apasa tasta de frecventa pericol [2182].

Urmatorii parametric sunt afisati: frecventa Rx/Tx, modul emisiei (telefonie AM sau SSB), puterea de iesire ((Putere Mare, Medie sau Joasa (HIGH, MED sau LOW)), squelch (Pornit sau Oprit), semnal (putere semnal in modul receptie sau nivelul puterii la iesire in modul transmit), difuzoare (Pornit sau Oprit).

Cele 4 taste din partea dreapta a display-ului se refera la textul din display:

CH - comuta pe modul de afisare Channel (canal) si numarul statiei anterioare.

FREQ - comuta pe moduil de afisare Frequency (frecventa).

MODE - selecteaza modul de emisie pe 2182 kHz AM sau SSB.

BAND - comuta pe frecventa telefoniei de pericol in urmatoarea banda superioara.

Pentru pericol sau securitate se folosesc frecventele 2182 kHz, 4125 kHz, 6215 kHz, 8291 kHz, 12290 kHz, 16420 kHz.

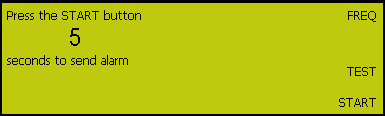

13 Transmiterea semnalului de alarma bitonal

Pentru a comuta pe modul de afisare al semnalului de alarma bitonal se apasa tastele Shift key si Alarm.

Pe display-ul cu alarma pe doua tomnuri va aparea :

Soft key-urile din partea dreapta a display-ului au urmatoarele functii :

FREQ - Reintoarcere la display-ul cu frecventa

TEST - Testeaza generatorul alarmei de semnal

START - Iceperea alarmei de semnal pe doua tonuri

Apasati START pentru a porni transmisia.Transmisia semnalului alarmei pe doua tonuri va continua pentru 45 secunde,dar poate fi oprita manual prin apasarea butonului STOP in display-ul cu frecventa.Cand semnalul de alarma inceteaza apasati handset-ul si veti transmite mesajul de distress vorbind in microfonul de la handset cu o voce clara si calma.

Nota : Genaratorul alarmei cu doua tonuri este conceput pentru alertarea navelor care nu sunt inca echipate cu DSC. Poate fi folosit doar pentru a anunta un mesaj de distress si in primul rand pe frecventa de 2182 kHz in mod AM.

14 Ascultarea apelurilor

Statiile de coasta transmit liste ce contin semnale/nume despre navele pe care le au in trafic.

Listele de trafic sunt transmise la anumite ore sau intervale, de obicei la 2 ore. Ele sunt transmise de obicei pe frecventele de lucru normale ale statiei de coasta. La auzirea semnalului propriu ei ar trebui sa ia legatura imediat ce este posibil.

1. Selectati statia corespunzatoare

Selectati canalul pe care listele de trafic sunt transmise

3. Porniti difuzorul si selectati volumul la nivelul dorit

Daca se foloseste HF,listele de trafic sunt transmise pe mai multe frecvente simultan,cautati canalul cu cea mai buna propagare.

3 Operarea pe DSC

Principalele butoane ale DSC

Botonul comuta intre display-ul TEL si DSC.

Butonul porneste display-ul cu meniul unde toate apelurile DSC sunt stocate. In acest meniu apelurile NORMAL sau DISTRESS pot fi citite separat si sunt sortate dupa timp.

Butonul deschide meniul transmitatorului DSC.De aici se pot initia apeluri foarte usor. (SHORE,SHIP) si apeluri mult mai complicate incluzand categorii speciale si telecomandate.

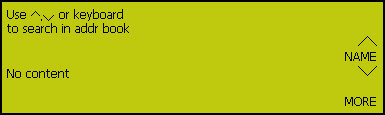

Butonul deschide agenda cu numere.In aceasta agenda este descris complet un apel DSC.

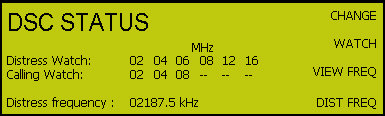

3.2 Display-ul DSC in mod normal

Echipamentul MF/HF este echipat cu 2 receptoare.Unul pentru supravegherea apelurilor de distress si unul pentru supravegherea frecventelor DSC publice (calling watch).

Receptorul pentru modul supraveghere este identic cu receptorul de radio si de aceea este posibil sa setam modul supraveghere pornit sa oprit. Modul supraveghere este activ numai in mod DSC,de exemplu modul supraveghere este oprit automat cand se comuta pe display-ul TEL. Dar daca modul supraveghere este activ si utilizatorul ia receptorul in mana, unitatea de control va comuta imediat pe meniul in mod normal al DSC-ului.

Pentru a comuta intre display-ul TEL si DSC apasati butonul .DSC-ul va afisa urmatoarele :

Cele 4 soft-keyuri din partea dreapta a display-ului au urmatoarele functii :

CHANGE - schimba frecventele pentru modul supraveghere,

WATCH - porneste sau opreste modul supraveghere,

VIEW FREQ - vizualizeaza frecventele pentru modul supraveghere,

DIST FREQ - schimba frecventele de distress folosite in mod initial pentru apeluri de distress de pe DSC.

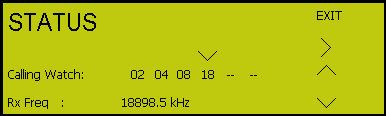

3.3 Programarea modului supraveghere

Pentru a programa frecventele modului supraveghere la DSC apasati WATCH. Va aparea urmatorul ecran :

Cele 4 soft-keyuri din partea dreapta a display-ului au urmatoarele functii :

EXIT - isirea catre modul DSC STATUS,

RIGHT ARROW (>) - muta cursorul catre urmatoarea frecventa de apel,

UP ARROW - comuta catre o frecventa inferioara din tabelul de frecvente DSC,

DOWN ARROW - comuta catre o frecventa superioara din tabelul de frecvente DSC

Apelul rapid de Distress

1) Daca este oprit sau in mod standby apasati .

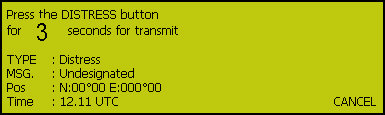

2) Deschideti capacul de la distress si apasati DISTRESS pana cand este afisat Release.

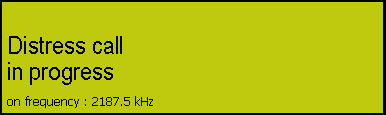

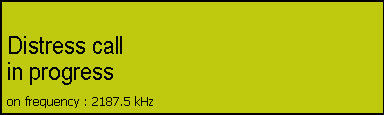

Apelul de distress indicat va fi trimis in mod normal pe frecventa de 2187.5 kHz.

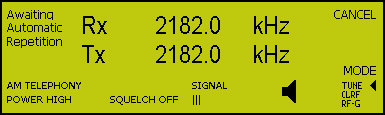

Aspteptati pentru raspuns.Apelul de distress va fi repetat automat din 5 in 5 minute pe aceeasi frecventa de distress pana cand confirmarea va fi primita.

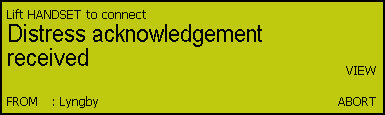

5) Acum confirmarea de distress este primita.Apasati VIEW pentru a vedea continutul mesajului.

6) Apasati butonul 2182,ridicati receptorul,apasati PTT si incepeti sa trimiteti mesajul de distress in modul telefonic.

7) Ascultati raspunsul.

3.4 Apelul de distress standard

Pentru a pregati si a trimite apelul de distress cu natura,tipul si pozitia tipului de distress,trebuie urmata procedura :

1) Apasati butonul .

2) Apasati soft-keyul DISTRESS :

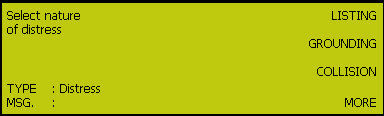

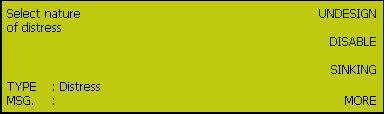

3) Selectati natura distress-ului. Soft-keyul MORE este folosit pentru a merge la pagina urmatoare pentru aceeasi setare.Pentru a selecta natura distress-ului COLLISION apasati MORE prima data pentru a deschide a doua pagina.

4) Pe a doua pagina puteti selecta COLLISION :

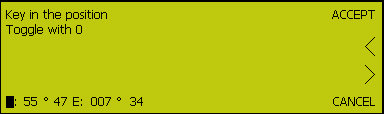

5) Pozitia valida este introdusa automat daca un receptor GPS este conectat la DSC.Altfel introduceti pozitia valida folosind tastatura.

NOTA : Apasati "0" pentru a selecta intre N si S (e si W). Apasati ACCEPT pentru a accepta setarea facuta.

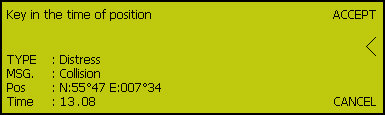

Introduceti timpul si apasati ACCEPT.

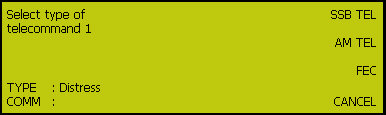

Selectati tipul urmatorei comunicari. Apasati SSB TEL pentru a folosi telefonia de tip SSB.

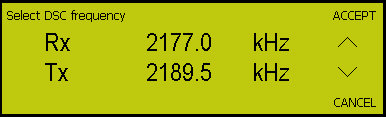

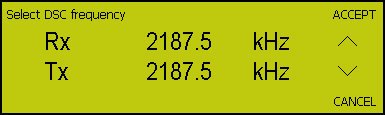

Selectati frecventa apelului de distress DSC folosind sagetile UP/DOWN.Apoi apasati ACCEPT.

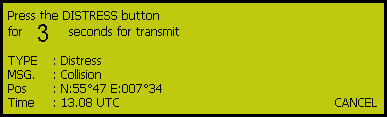

9) Acum apelul DSC este pregatit.Deschideti capacul DISTRESS si apasati butonul DISTRESS pentru 3 secunde pentru a transmite.

10) Asteptati pentru raspuns.

Receptionarea apelului de distress

Cand porniti receptorul MF/HF se scaneaza constant toate cele 6 frecvente DSC pentru primirea apelului de distress.

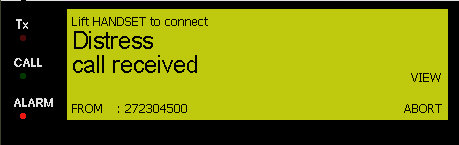

In caz ca un apel de distress este primit o alarma specifica va fi primita si vor aparea urmatoarele informatii :

Indicatorul pentru alarma este luminat in culoarea rosu. MMSI-ul navei in distress este afisat.

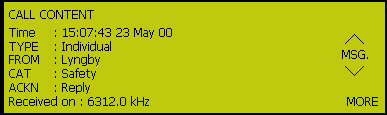

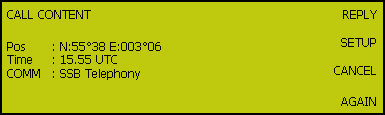

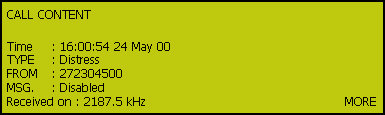

Apasati VIEW pentru a citi detaliile apelului :

Apasati MORE pentru a vizualiza cea de-a doua parte a apelului.

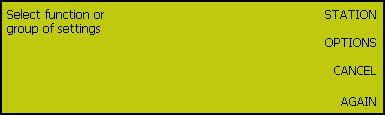

Acum sunt disponibile urmatoarele optiuni :

SETUP - pentru intoarcere la display-ul TEL cu frecventa corespunzatoare radio telefonului 2182 kHz (in acest caz).

REPLY - pentru a transmite confirmarea de distress.In acest meniu este o setare de seciritate ce face imposibila transmiterea din greseala a confirmarii.Este necesar a aminti ca o regula ca o statie de coasta doar trebuie sa primeasca o confirmare.

CANCEL - prentu revenirea la meniul anterior.

AGAIN - pentru a vedea prima parte a apelului.

Selectati SETUP pentru a reveni la display-ul TEL si a vedea urmatoarele :

3.5 Apelul catre o statie de coasta.

1) Apasati butonul .

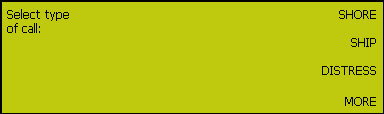

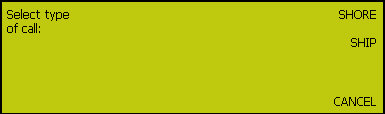

2) Apasati soft-keyul SHORE :

3) Urmatoarele soft-keyuri sunt disponibile :

ACCEPT - pentru a accepta numarul.

LEFT ARROW - pentru a sterge un numar incorect introdus.

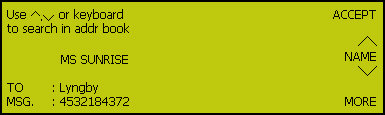

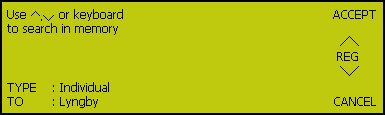

MEMORY - pentru a merge la un submeniu unde o statie de coasta este deja introdusa.

CANCEL - un pas inapoi.

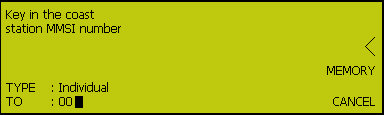

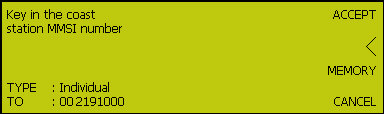

Introdiceti numarul MMSI format din 9 cifre al statiei dorite si apasati ACCEPT.

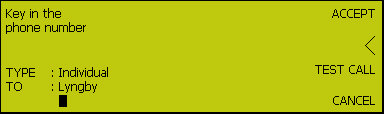

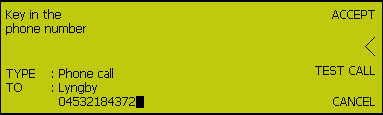

4) Daca statia de coasta suporta posibilitatea de a include un numar de telefon, numarul de telefon poate fi introdus si urmat de ACCEPT.

Urmatorele soft-keyuri sunt disponibile :

ACCEPT - pentru a accepta numarul sau a apela direct statia de coasta si a vorbi cu un operator daca nici un numar nu este introdus.

LEFT ARROW - pentru a sterge un numar incorect introdus.

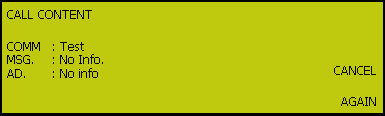

TEST CALL - selectati TEST CALL pentru a efectua un apel de test catre o statie de coasta.

CANCEL - un pas inapoi.

Apasati ACCEPT pentru a apela o statie de coasta si a vorbi direct cu un operator.

5) Folosind sagetile UP/DOWN pentru a selecta frecventa pe care se va efectua apelul. Apasati ACCEPT pentru a accepta.

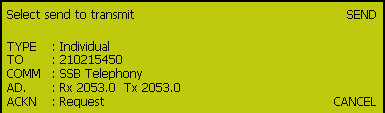

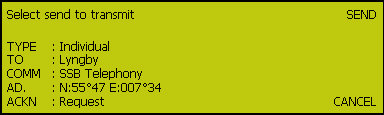

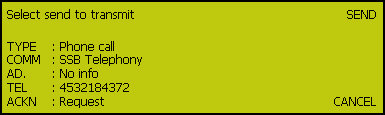

6) Selectati SEND pentru a transmite apelul.Asteptati pentru raspuns.

3.6 Apelul catre o nava

Apelul DSC catre o nava include frecventele de lucru si modul comunicatiei ce se va efectua.Mai intai acordati transceiverul pe frecventele de telefonie cerute (de exemplu puteti folosi frecventa 2053.0 kHz).

Pentru a pregati si a transmite un apel DSC catre o nava folositi urmatoare proceduara :

1) Apasati butonul .

2) Apasati soft-keyul SHIP :

3) Urmatoarele soft-keyuri sunt disponibile :

- ACCEPT - pentru a accepta numarul.

- LEFT ARROW - pentru a sterge un numar incorect introdus.

- MEMORY - pentru a merge la un submeniu unde o nava este deja introdusa.

- CANCEL - un pas inapoi.

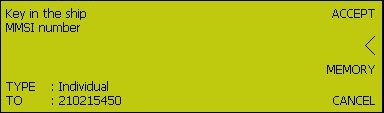

Introdiceti numarul MMSI format din 9 cifre al navei dorite si apasati ACCEPT.

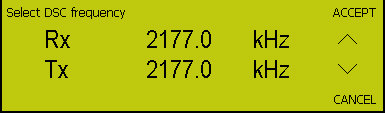

4) Selectati frecventa de apel a DSC folosind sagetile UP/DOWN.Apoi apasati ACCEPT.

5) Frecvenat de telefonie actuala este folosita pentru apel.Selectati SEND pentru a transmite apelul.

3.7 Apeluri DSC extinse

Apelurile DSC extinse fac posibil controlul complet al apelului folosind regulile internationale incluzand posibilitatea de a transmite date sau fax pentru un echipament optim atasat la DSC.

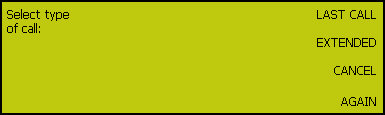

Pentru a initia un apel extins selectati EXTENDED la "Type of call" in meniul Tx de mai jos si apoi continuati in meniul apelurilor extinse de pe pagina urmatoare.

Daca ati selectat apel catre INDIVIDUAL Ship, GROUP sau Group AREA toate optiunile sunt aceleasi dupa ce ati introdus adresa selctata.

Observati regulile internationale pentru dreptul de a inainta apeluri de DISTRESS RELAY.

MF/HF este construit cu un meniu ce are explicatii. Cele 4 saft-keyuri din partea dreapta a display-ului se refera la textul actual de pe display. Puteti pregati orice tip de apel DSC folosind procedura pas cu pas :

Apasati butonul .

Apasati MORE pentru a deschide pagina a doua a aceluiasi subiect.

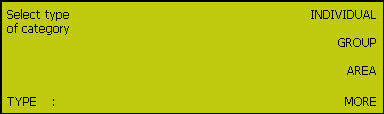

Apasati EXTENDED pentru a deschide prima pagina a meniului de apel extins.

Urmatorele soft-keyuri sunt disponibile :

INDIVIDUAL - pentru a pregati un apel individual catre o nava sau o statie de coasta.

GROUP - pentru a pregati un apel catre un grup (nave care au acelsi interes in apel).

AREA - pentru a pregati un apel catre o anumiat arie geografica.

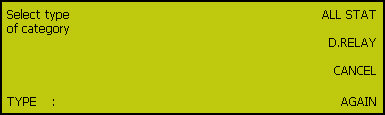

MORE - pentru a deschide a doua pagina a meniului de apel extins.

4) Apasati MORE pentru deschide a doua pagina a meniului de apel extins.

Urmatorele soft-keyuri sunt disponibile :

- ALL STAT - pentru a pregati un apel catre toate statiile.

- D.RELAY - pentru a pregati un apel distress relay.

- CANCEL - revenirea la meniul anterior.

Agenda

Stuctura Agendei

Setul MF/HF SAILOR HC4500 contine o agenda cu apeluri DSC programate de utilizator. Agenda poate fi de mare ajutor la efectuarea unui apel catre o nava sau o statie de coasta cu care obisnuiesti sa vorbesti. Poti programa un apel in Agenda cu sau fara ajutorul tabelului satiei preprogramate si poti introduce numarul propriu de telefon si acesta va fi trimis automat cand se va folosi Agenda pentru un apel.

Cand se foloseste Agenda se pot efectua doua tipuri de convorbiri: Catre o statie de coasta si catre o statie aflata la bordul unei nave.

Apasa butonul pt. a accesa meniul Agendei.

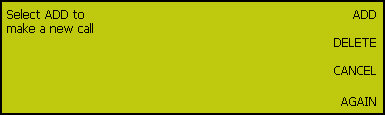

Acum Agenda este goala. Apesa tasta MORE pt. a ajunge la urmatoarea pagina a Agendei.

Cele patru taste din partea drapta a ecranului se refera la textul afisat:

ADD - se adauga un nou numar DSC in Agenda.

DELETE - pt. a sterge orice numar DSC din Agenda.

CANCEL - O etapa mai inapoi.

AGAIN - Du-te la prima pagina afisata.

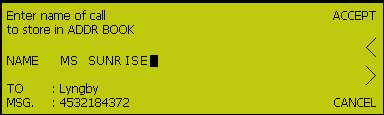

Pt. a scrie si salva in Agenda un numar DSC nou apasa tasta ADD.

Doua tipuri de apeluri DSC (COASTA si NAVA) pot fi selectate in acest ecran. Tasta CANCEL este folosita pt. intoarcerea la meniul anterior.

Apasa tasta SHORE pt. pregati un apel DSC catre o statie de coasta.

Introdu MMSI-ul din noua cifre al statiei de coasta dorite sau apasa tasta MEMORY pt. a accesa un submeniu de unde poti selecta statii preprogramate.Tasta LEFT ARROW (<) este folosita pt. a sterge un numar inrodus gresit.

Apasa tasta MEMORY pt.a accesa o lista cu statii de coasta preprogramate.

Cele patru taste din partea dreapta a ecranului se refera la textul afisat:

ACCEPT -acceptarea statiei de coasta selectata.

REG UP/DOWN - cauta in memorie statia de coasta ceruta.

CANCEL - se intoarce la meniul afisat anterior.

Foloseste tasta REG UP/DOWN pt. a gasi statia de coasta dorita apoi apasa tasta ACCEPT.

Cele patru taste din partea dreapta a ecranului se refera la textul afisat:

ACCEPT - pt. a accepta sa treci la meniul urmator

LEFT ARROW (<) - sterge o eroare.

TEST CALL - efectueaza un apel de proba catre statia de coasta aleasa.

CANCEL- se intoarce la meniul afisat anterior

Introdu numarul de telefon al abonatului dorit si apasa tasta ACCEPT.

Introdu numerele apelului folosind tastatura.Tasta SAGEATA STANGA se foloseste la stergerea unei erori.Tasta SAGEATA DREAPTA se foloseste pt. muarea cursorului pe pozitia urmatoare.

Apasa tasta ACCEPT. Apelul DSC pregatit va fi salvat in memoria Agendei.

4.2 Transmiterea din Agenda

Apasa tasta pt. a deschide meniul agendei. Foloseste tastele SUS/JOS pt. a cauta in agenda numrul dorit.

Apoi apasa tastaThen press ACCEPT soft key.Progamul i-ti va spune sa selectezi frecventa DSC pt. transmitere.

Foloseste SAGETILE SUS/JOS pt. a selecta frecventa apelului DSC.Apasa tasta ACCEPT pt. a accepta alegerea facuta.

Apasa tasta SEND pt. a trimite apelul.

Asteapta rspunsul.

Receptionarea mesajului Log

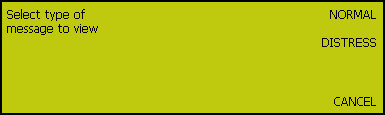

Butonul deschide meniul ecranului unde sunt stocate toate apelurile DSC primite.In acest meniu apelurile NORMALE si cele de DISTRESS pot fi citite separat si sortate dupa ora la care au fost primite.

Bara apelurilor de DISTRESS contine apelurile de distess,confirmarea distess-ului, retransmiterea distress-ului si apelurile de "disress" si de "urgenta".

Bara apelurilor NORMALE contine alte tipuri de apeluri.

Apasa tasta NORMAL .

Ultimul apel DSC(normal) primit poate fi vazut.Urmatoarele taste sunt disponibile:

SAGEATA SUS/JOS MSG - pt.a cauta in bara.

MORE -pt.a citi urmatoarea pagina a apelului ales.

Apasa tasta MORE si va aparea ecranul urmator:

Urmatoarele taste sunt diponibile:

CANCEL - pt. intoarcerea la primul meniu Rx LOG.

AGAIN - pt. revederea primei pagini.

NOTA: In cazul unui apel ce necesita confirmare vor mai fi disponibile doua taste:

CONNECT - pt. a raspunde si selecta canalul.

CHANGE - pt. a schimba unele informatii intr-un apel de confirmare.

Meniul de Functionare

6.1 Structura Meniului de Functionare

Exista un numar mare de setari de functionare disponibile, selectabile din meniul de functionare.Acest capitol trateaza doar principiile folosirii meniului de functionare.

Apasa SHIFT si apoi FUNC pt. a intra in meniul de functionare.

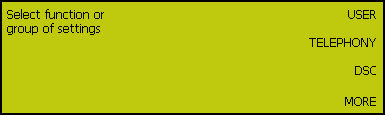

Prima pagina din meniu contine urmatoarele itemuri:

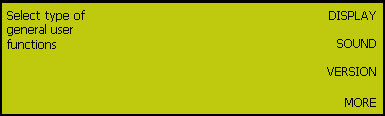

UTILIZATOR

Urmatoarele functii sunt disponibile in acest submeniu:

DISPLAY - schimba contrastul ecranului.

SOUND -scimba volumul castii si a alarmei.

VERSION - pt. a vedea versiunea software-lui pt. toate madulele. PRINT DSC -comuta imprimarea pornit/oprit.

CONFIG - pt a vedea configuratia hardware-lui .

TELEFONIE

Urmatoarele functii Telefonice sunt disponibile in acest submeniu:

CH -adauga noi canale.

PROTECT -citeste codurile de protectie ale transceiver-ului.

TEST -testarea modulului transceiver-ului.

DSC

Urmatorii parametrii DSC sunt disponibili in acest submeniu:

MMSI -pt. afisarea numarului MMSI al statiei.

ACKN - Auto confirmarea la cerere On/Off.

DSC FREQ - adaugarea frcventelor noi pt. apeluri DSC transmise/primite.

POSITION -pt schimbarea pozitiei (automata daca este conectata la GPS).

TIME -pt schimbarea orei (automata daca este conectata la GPS).

TEST -auto test al modemului DSC.

Apasa MORE pt. a deschide pagina a doua Meniului de Functionare:

A doua pegina contine urmatoarele itemuri:

STATII

Urmatorii parametri ai statiilor sunt disponibili in acest submeniu:

ADD - adauga o statie de coasts sau mobila.

DELETE -sterge o statie.

VIEW - afiseaza statiile.

OPTIUNI

Sumeniul de OPTIUNI contine setarile sistemului.Acest submeniu este disponibil doar personalului autorizat.

NOTA: Un exemplu pt folosire Meniului de Functionare este dat in capitolul "Schimbarea contrastului ecranului".

6.2 Schimbarea contrastului ecranului

Pt. a scimba contrastul ecranului trebuie urmata urmatoarea procedura:

 1) Apasa SHIFT si apoi FUNC pt a intra in meniul de functionare.

 2) Selecteaza USER pt. a deschide submeniul User:

3) Selecteaza DISPLAY .

 4) Foloseste tasta SAGEATA SUS /JOS pt. a schimba valoarea (0 to 7).Contrastul cel mai mare este egal cu 7.

Defectiuni

Daca apare o defectiune in transceiver, urmatoarele instructiuni trebuie urmate pt. a localiza madulul in care a aparut eroarea:

Daca defectiunea are legatura cu transmisia, verifica starea alimentarii si protectia monitorului.

Daca este posibil executati auto testul de constructie.Un "cod de eroare" va fi afisat pt. modulul defect.

7.1 Protectia alimentarii

Alimentarea si sistemul de protectie monitorizeaza circuitele de transmitere in timpul transmiterii si va scimba automat puterea radiata in limitele de siguranta. Starea Alimentarii si protectiei monitorului apare in forma de coduri de protectie si pot fi accesate in orice moment prin selectarea 'FUNC', 'Telephony' si apoi itemurile meniului 'Protection' .

Ecranul va afisa codul de protectie.Pot fi setate mai multe coduri de prtectie.Protectia se rseteaza automat cond conditiile de trasmitere se normalizeaza.

Explicarea Codului de Protectie:

- nici o protectie.

- Semnal slab.Cauze posibile:UT(Unitatea de Transmisie)-AS(Antena de Semnal) cablu coaxial desfacut.

- Semnal prea puternic.Cauze posibile: Cabling TU Control Board 910 - RX/EX Signal Path 715.

- Caderea aprovizionarii. Cauze posibile: Cabling TU Control Board 910 - DC Power Supply/Interface 935.

- PA SWR ( Amplificator de putere Standing-Wave Ratio).Cause posibile: SWR puternic sau o scimbare in impedanta antenei.

-Caderea curentului. Cause posibile: TU-ATU cablu coaxial scurtat.

6.2 Testul de Constructie

Testul de constructie al transceiver-ului este folosit ca o unealta de diagnosticare de catre tehnician. Mai poate fi folosit de operator pt. a obtine informatii suplimentare despre o problema cand repara .

Doua autotesturi sunt incluse :

Testul pt. telefonie selectat prin tasta 'FUNC', 'TELEPHONY' si itemurile meniului 'TEST' .

Testul DSC selectat prin tasta 'FUNC', 'DSC' si itemurle meniului 'TEST' .

Autotestul se ruleaza automat si este folosit pt. verificarea tuturor functiilor, exceptand aplicarea puterii PA. Toate testele vor rula succesiv pana cand se va termina ultimul test sau va aparea o eroare. Daca apare o eroare testul se opreste si pe ecran apare 'Error code:' si 4 cifre numarul testului si numarul erorii unde s-a produs defectiunea.

De exemplu:Cod de eroare 0801. Acest cod inseamna testul de telefonie numarul 08 sinumarul erorii 01. Test 08 testeaza Synthesizer Board 911 si toti oscilatorii locali.Numarul erorii 01: sursa de eroare posibila-sintetizatorul, cabling TU Control Board 910 - Synthesizer Board 911.

Radiotelex SAILOR 4000

3.1 Introducere

3.1.1 Formulare si Campuri

Radiotelex opereaza cu doua concepte principale de introduceri de date numite formulare si campuri. Ca exemplu de formular, ne vom uita la formularul EDIT SHIP TELEX SUBSCRIBER . Pt. a-l gasi:

1. porneste-l, si Radiotelex-ul va porni automat.

Apasa F6 Subscriber.

3. Selecteaza New subscriber.

4. Tasteaza numele abonatului, ex. 'M/S MARY'.

5. Selecteaza F2 Ship telex.

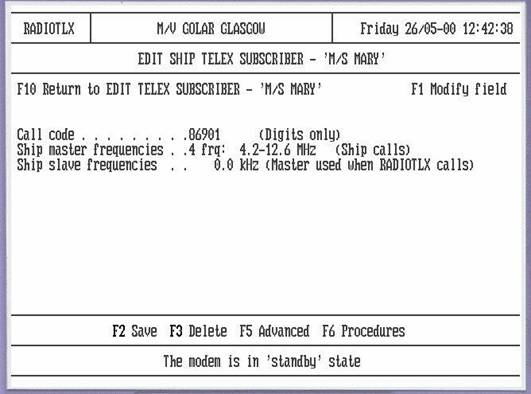

Formularul EDIT SHIP TELEX SUBSCRIBER apere:

Un formular contine mai multe campuri.In formularul EDIT SHIP TELEX SUBSCRIBER exicta trei, fiecare linie fiind un camp:

3.1.2 Taste de functionare

Radiotelexul foloseste tastele ca mijloc de seletare. Fiecare formular contine un numar de taste care pot aparea, sau nu in alte formulare. Dedesubt ne vom uita la tastele de functionare din formularul EDIT SHIP TELEX SUBSCRIBER prezentat mai sus.Deasemenea vom vedea si niste taste care au mereu aceiasi functie.La final se va arata ca terminale TELEX si FEC au doua seturi de taste functionale - 'standby'/not 'standby'.

Deocamdata sa ne intoarcem la formularul EDIT SHIP TELEX SUBSCRIBER, ce contine urmatoarele taste(dedesubt fiecare tasta este descrisa):

3.1.3 Functii generale

Cateva taste au intotdeauna aceleasi functii:

3.1.4 Taste Rapide

Tastele rapide sunt o combinatie intre tasta Alt key si o tasta functionala, de ex. F1.Apasand tasta Alt apare un tabel de taste rapide. Tastels rapide pot fi schimbate in partea de inceput a Radiotelexului.

Exista si cateva scurtaturi atribuite tastei Ctrl .De exemplu apasand tasta Ctrl-C poti ajunge la terminalul TELEX sau al FEC-ului depinzand de care parte a radiotelexului a fost folosit anterior.

Functia tastei Alt este aceeasi.Totusi functia tastei Ctrl,depinde de situatie.In timpul convorbirii este inlocuita de tasta Ctrl-L .

3.1.5 Parola

Cum am mentionat unele aone ale Radiotelexului sunt protejate de parola. Asemenea zone pot fi modificate de persoane care stiu parola. Totusi nici chiar utilizatorul sistemului nu poate schimba data programului, aceasta fiind intotdeauna afisata pe ecran.

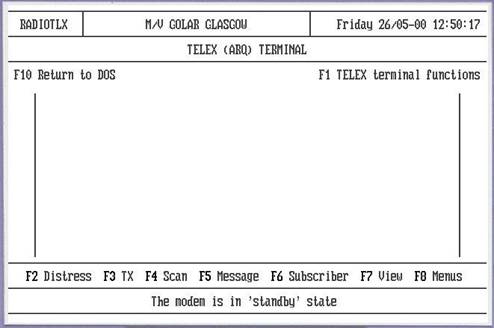

Terminalele

Terminalele TELEX-ului si FEC-ului sunt centre ale Radiotelex-ului. De la ele diferite functii ale sistemului pot fi accesate.

Pt. a alege intre terminalele swap TELEX si FEC selecteaza:

1. Meniul F8

Modul F1

3. Teminalul propriuzis.

Terminalele simuleaza hartia de imprimanta a unui terminal TELEX vechi.Totusi caracterele care au fost primite sau transmise sunt afisate. Radiotelexul are un terminal pt. ARQ (numit TELEX in terminologia Radiotelexului ) si unul pt.traficul FEC. Terminalele TELEX si FEC sunt operate in acelasi fel, iar dierentele sunt putine.

Terminalel sunt centre unde se iniyializeaza transmisia si receptia, si se aleg toate actiunile dorite.

Terminalul FEC , totusi, nu va fi folosit mult. Se recomanda ca FEC sa fie folosit la scnarea stirilor si informatiilor de trafic cu ajutorul F4 Scan din terminalul TELEX. Listele de trafic si informatii sunt de obicei printate, in timp ce transmisiile FEC sunt folosite rar.

Tastele functionale ale terminalului

Terminalele opereaza cu doua seturi de taste functionale. Care set este folosit depinde de starea Radiotelexului 'standby' (nu receptioneaza, apeleaza sau transmite), sau NOT 'standby'. Doar terminalul TELEX este descris mai jos dar cel FEC este asemanator.

Functiile tastelor in 'standby'

3.3.2 F1 Functiile terminalelor

Ofereastra cu indicatia 'standby apare.Spre deosebire de celelalte functii ale tastelor, Functiile terminalului F1sunt la fel indifferent de pozitia 'standby'. Este folositor cand Radiotelexulnu este in 'standby' de cand functiile tastelor de pe ecran aratate mai sus sunt apoi nu in pozitia 'standby' setata pt functionarea tastelor.Se poate selecta dintre cele de mai jos:

F10 Return to DOS

Iesirea din Radiotelex, executarea unui backup daca se doreste.

Functiile tastelor cand nu este selectata pozitia 'standby'

Functiile de mai sus sunt active dependent de de situatie.Daca Radiotelexul esteIRS (Statie de primire a informatiilor),tastele implica ca transmiterea( F2 to F7) sa nu fie disponibila.

Transmiterea

3.4.1 Informatii generale

Radiotelexul foloseste doua concepte de transmisie:manual si automatic.In cele mai multe cazuri, transmiterea automata asigura cea mai sigura cale si cea mai usoara transmisie.

Este recomandat ca apelurile la statiile de coasta sa fie transmise in modul automat pentru ca apoi Radiotelexul gaseste canalul liber, prin posibilitatea scanarii mai multor canale.

Trecerea la formele de transmitere

1.Daca nu se gaseste deja pe TELEX in terminalul FEC, apasa ctrl-c pentru a ajunge aici.

Apasa F3 TX.

Pentru a schimba intre transmiterea automata si manuala apasa F4

Setarea unei transmisii

Vezi capitolul 'Setarea automata a transmisiei' sau 'Setarea manuala a transmisiei'.

Pentru initializarea transmisiei apasa F

Apasand tasta F2, se va reveni la terminal.Aici poti urmarii desfasurarea transmisiei.Sau poti lasa Radiotelexul nesupravegheat si sa revii mai tarziu pentru a verifica rezultatele.'Traffic history' arata desfasurarea transmisiei.

Transmisia automata

In modul de transmitere automatea este nevoie trebuie nu trebuie avuta in vedere toate codurile de apel si gasirea unui canal liber. Radiotelexul insereaza automatcodul apelului pentru destinatia selectata.Dca o statie de coasta este implicate in transmitere, Radiotelexul scaneaza frecventele selectate pentru a gasii un canal disponibil si apeleaza statia de coasta cand un canal ramane vacant. Daca destinatia este o nava , Radiotelexul seteaza frecventele radio, fiind posibil prin ascultarea frecventei transmisiei inaintea initializarii transmisiei.

O transmisie automata care nu necesita asistenta unui operator poate fi setata pentru a fi transmisa mai tarziu(de ex. Peste cateva ore sau in ziua urmatoare).Mai mult, daca transmisia nu ajunge la destinatie din prima incercare, ea este repetata automat.Vezi capitolul 'Retrying automatic transmission'.

Setarea transmiterii automate

Valorile de editat cand se initializeaza o transmisie sunt descrise mai jos.In capitolul urmator sunt date exemple de diferire transmisii.

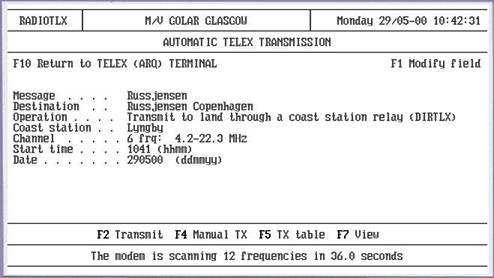

Forma transmisiei automate

Forma transmiterii automate consta din urmatoarele campuri:

Cand se selecteaza o frecventa este recomandabil sa fie luate in considerare timpul si distanta.Nu trebuie, totusi, scanate prea multe benzi de frecventa.Radiotelexul reaminteste operatia aleasa pentru fiecare statie de coasta si pentru fiecare abonat.De aceea deseori singurul camp care trebuie initializat la initializare este campul mesajului.

3.4.4 Operatiuni

Modificarea campului de operare si selectarea altei operatii consta din maximum trei optiuni permite Radiotelexului sa suporte o mare varietate de operatii.Statiile de coasta folosesc abrevierile mentionate in paranteze.

Operatiile ca AMV+, OBS+, TST+, INFO+ si altele sunt obtinute prin selectarea 'Call for conversation'. Dupa initializarea transmisiei statia de coasta va raspunde prin: GA+? Apoi tastati AMV+, OBS+ sau alta operatie.

3.4.5 Sirul transmisiei in ASAP

Salvarea si initializarea sunt indeplinite prin mijloacele F2 Transmit. In cele mai multe cazuri transmisia va incepe imediat.Oricum, in cateva cazuri va aparea o fereastra pe ecran care mentioneaza ca transmisia a fost salvata in ASAP (cel mai rapid cu putinta).Transmisia va avea loc cel mai rapid cu putinta.Pot fi cateva transmisii in asteptare in ASAP.

Cand modemul este folosit sau pe cale de a fi folosit conform altui program, transmisia este salvata in ASAP.

Exemple de transmisii automate

Mai jos sunt descries cele mai commune transmisii.Continutul fiecarui camp in modul automatic sunt aratate.Daca campul este gol, editarea nu este necesara.

Mesajul text la abonat telex de coasta (DIRTLX)

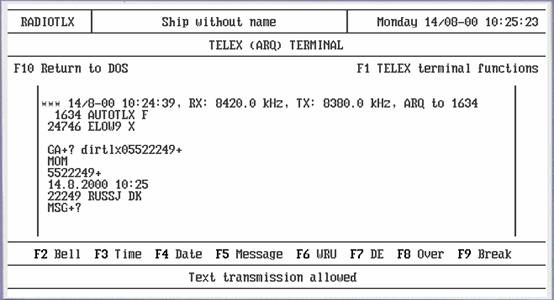

Conversatia cu abonatul telex de la coasta (DIRTLX)

Stocarea si continuarea transmisiei telex la coasta (TLX)

Stocarea si continuarea transmisiei fax (FAX)

Stocarea si continuarea transmisiei la o nava (STS/TLX)

Statia de coasta gata pentru mesaje(MSG+)

Apelarea operatorului (OPR+)

Cand conexiunea este stabilita si GA+?a fost primit,tastati OPR+.

Transmisii OBS+, AMV+ etc.

Cand conexiunea este stabilita si GA+?a fost primit,tastati OBS+, AMV+, INFO+, TST+,sau alta comanda relevanta inteleasa de statia de coasta selectata.

Setarile pentru transmisia manuala

In transmisia manuala, nu exista scanarea semnalului liber. Radiotelexul seteaza frecventa de transmitere permitand ascultarea un ui canal cand e vacant iar transmisia poate fi initializata.Mai mult trebuie tastat codul personal.

Transmitera manuala nu suporta proceduri de reincercare ca la cea automata.O transmisie incepe itotdeauna imediat.

Este recomandat sa se foloseasca transmisia manuala in timpul apeluluila o nav ape care nu se doreste adaugarea ei pe lista de abonati, sau atunci cand se apeleaza o statie de coasta care nu este inclusa pe lista statiilor de coasta.

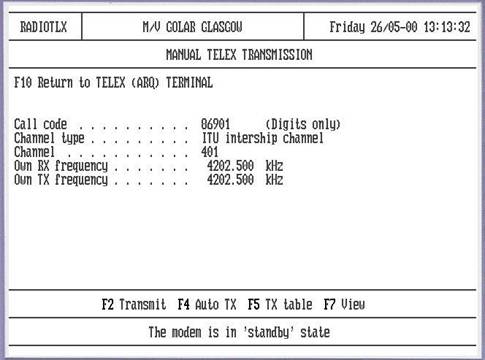

Forma transmisiei manuale

Ea consta din urmatoarele campuri:

Cand campurile canal sau frecventa sunt completate cu valori valide, transceiver-ul este setat pe aceste frecvente.Astfel ascultarea frecventei TX este permisa.

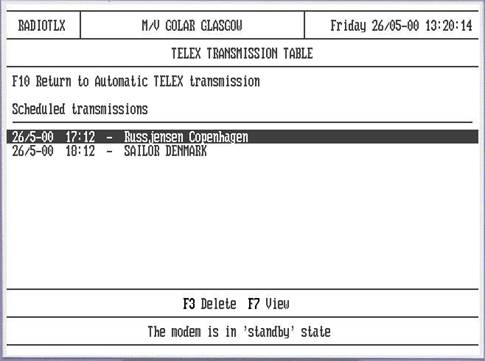

Tabele de transmisie

In ambele forme ale transmisiei, tabelul este valabil F5 TX Table.

In acest tabel se poate:

vede viitoarele transmisii

vedea transmisiile care au esuat si asteapta sa fie retransmise.

In prima transmisie este programul reincercarilor pe cata vreme a doua transmisie este in modul normal de transmisie pt a doua zi.

Pt a vedea detaliile transmisiei alege F1 Show scheduled transmission.

Pt a sterge transmisia alege F3 Delete.

Pt un apdate la tabelul transmisiilor:

Daca Radiotelexul termina transmisia in timp ce pe afisajul tabelului de transmisie, se revine la anterioara fereastra si se se lecteaza din nou F5 TX Table.

Scanarea

3.5.1 Informatii generale

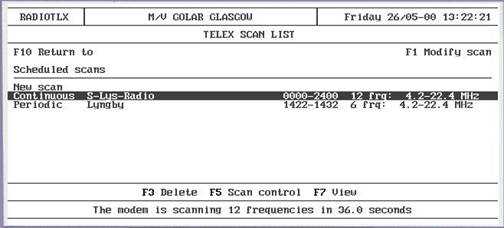

Pt a vedea o lista de scanare alege F4 Scan in terminal.

Pt creerea unei noi scanari selecteaza 'New scan'. Mai multe informatii mai jos.

Tipuri de programe

Radiotelexul suporta trei tipuri diferite de programme(tipuri de scanare).

Paginile 170-173

Pauza este anuntata de Radiotelex.

Receptie FEC in curs!

O comunicare FEC este acum primita . Transmisia ce este primita poate fi una conversa FEC sau o transmisie selectiva FEC.

Modemul este dezactivat. Modemul a fost dezactivat. Vezi axplicatiile de mai jos.

Modem dezactivat de operatia de serviciu (Scan Control).Scanarea a fost dezactivata de operatia de serviciu.Scanarea poate fi active din nou cu functia F4 Scan.Cand modemul este dezactivat, toate scanarile sunt oprite, iar transmisia nu poate sa aiba loc.

Scanarea oprita, ascultarea activata pe frecventa proprie Tx. O transmisie catre o nava este programata.Operatorul verifica daca este liber canalul, scanarea este oprita, iar radioul este programat pe frecventa Tx.

Mesaje TELEX inregistrate- #. Numar de mesaje TELEX inregistrate.Numarul maxim este o suta.Daca o suta de mesaje au fost inregistrate, data urmatoare cand este inregistrat un mesaj va fi sters cel mai vechi dintre ele.Pentru informatii suplimentare apelati functia "TELEX log setup" din "Configuration".

Mesaje FEC inregistrate - #. Numarul de mesaje FEC inregistrate.Numarul maxim este o suta. Daca o suta de mesaje FEC au fost inregistrate, data urmatoare cand este inregistrat un mesaj va fi sters cel mai vechi dintre ele. Pentru informatii suplimentare apelati functia "FEC log setup" din "Configuration".

Radio este ocupat!. Imediat dupa pornire, pentru a avea o stabilitate de frecventa de +/- 10Hz, radioul se va incalzi.In timpul acesta mesajul de mai sus va fi transmis.

Pe timpul cat radioul este configurat, statutul sau este de asemenea ''ocupat''.

Cand este folosit pentru emitatorul telefoni, este afisat mesajul de stare ''radioul nu este pregatit''.

Radioul este controlat deDSC !. Functia DSc a luat controlul, iar radiotelexul a incetat toate scanarile si toate transmisiile.

Radio nu este pregatit!. Unitatea de comanda nu eate in modul telex.

Radioul este deconectat!. Nu se poate face comunicare radio.Radioul poate este deconectat.

Transmisia a conectat semnatarul FEC.Mergi la terminalul FEC. Transmisia FEC are loc.Radiotelex-ul nu este pentru moment in terminalul FEC. De aceea, acest mesaj de stare spune operatorului sa mearga la terminalul FEC pentru a efectua transmisia.

Modemul asculta pe o singura frecventa. Asculta pentru traffic.O scanare pe o singura frecventaeste reglata.

Modemul scaneaza z frecvente in x,y secunde. Asculta circulatia pe z frecvente folosind x,y secunde pentru a scana toate cele z frecvente.

Reduceti numarul de frecvente scanate(in mod current z)!. O cerere telefonica la o statie dureaza in jur de 56 secunde.In general,sunt necesare 3 secunde pentru scanarea unei frecventeAceasta inseamna sa se pot scana 18 frecvenre fara a fi compromise apelul.De aceea, pentru a nu putea pierde o transmisie primita, mesajele de mai sus va informeaza ca numarul de frecvente scanate ar trebiu redus.

Receptie secreta in curs !. Radiotelexul ofera posibilitatea de a ascunde o comunicatie.Consultati TELEZ secret setup pentru informatii amanuntite.

Mesajele de distress inregistrate- #. In modul Distress toate mesajele sunt inregistrate.Doar o suta de mesaje sunt pastrate.Mesajele vechi inregistrate vor fi sterse cand unul nou este inregistrat.

Modemul asculta pe o singura frecventa pentru FEc si ARQ. In modul distress, Radiotelexul asculta automat pe FEC si pe ARQ.

Setarea statiei de coasta

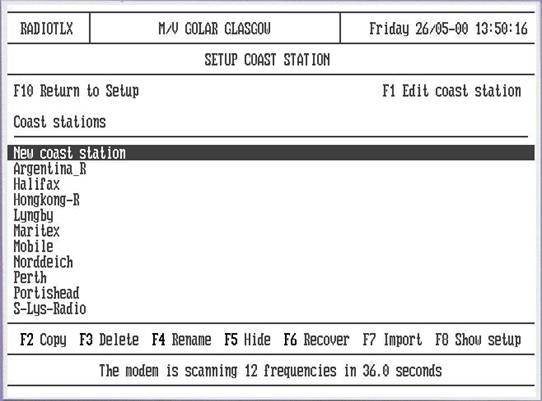

3.6.1 Setarea ferestrei statiei de coasta

Pentru o lista de statii de coasta existente se selecteaza

1. F8 Meniu

F2 Setup

3. F1 Statia de coasta.

Pentru a crea o noua statie de coasta alegeti"New coast station".

Pentru a modifica o statie de coasta existenta. Muta cursorul pe respective statie de coasta si selecteaza F1 Edit coast station.

Ascunde si recupereaza statia. Statiile de coast ace nu sunt folosite pentru o perioada lunga de timp pot fi ascunse sau sterse.Cand sunt din nou necesare ele pot fi recuperate si folosite din nou de Radiotelex.

Ascunderea unei statii de coasta. Muta cursorul pe respective statie si selecteaza F5 Hide.

Recuperarea unei statii de coasta. Selecteaza F6 Recover din lista cu statii ascunse statia ce vrei sa o refolosesti.

Importarea unei statii de coasta. Daca o statie de coasta a fost stearsa si trebuie din nou folosita, sau o statie noua trebuie folosita ea trebuie importata din fisierele Radiotelex.

Instalarea statiei de coasta. Pentru a vedea posibilitatile unei statii de coasta, muta cursorul pe respectiva statiesi apasa F8 Show setup.

Editarea satiei de coasta

Informatii generale. Editarea statiei de coasta a fost impartita in trei parti.

Partea generala. Valorile generale vor fi intotdeuna introduce.Cand o parte a unei statii de coasta a fost aleasa, aceste valori sunt accesate intr-un formular.

Advanced. adiotelex furnizeaza un set de valori implicite.Acestea rareori vor trebui schimbate.

Procedures. e executa transmisia automata.O procedura furnizeaza o lista de instructiuni specificand cum statia trebuie sa comunice in conexiune cu variatele comenzi de la coasta, cum ar fi DIRTLX, TLX etc.

Imediat dupa selectia unei statii de coasta, partea generala este accesata (daca este selectat "New coast station", numele noii statii de coasta trebuie completat primul).Sectiunile Advanced si Procedures pot fi accesate de la formularul continand valorile generale.Amandoua Advanced si Procedures sunt protejate prin parola.

Stergerea abonatilor TELEX

Pentru A sterge un abonat Telex din lista de abonati activeaza butonul Delete prin apasarea tastelor Alt+D.

Va rog sa notati ca activarea comenzii Delate va sterge abonarul Telex selectat fara confirmare suplimentara sau avertisment.Semnatarul Telex este sters din lista de inregistrari, iar lista se alcatuieste din nou.

Nu este posibila anularea stergerii din lista.Daca un abonat telex este sters accidental este imposibila reintroducerea lui in lista prin apasarea unui buton.
