Cuplajul capacitiv, Cuplajul prin radiatia electromagnetica

Cuplajul capacitiv

Cuplajul capacitativ apare intre conductoare care se gasesc la potential diferite si se datoreaza existentei capacitatilor parazite.

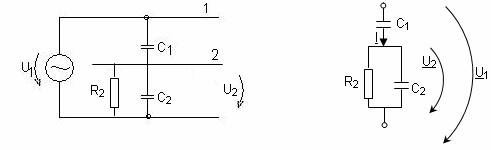

In fig. urmatoare, linia (1) este supusa tensiunii U₁ fata de pamant. Ca urmare a diferentei de potential, se produce intre conductoare un camp electric, care este modelat in schema echivalenta printr-o capacitate parazita C₁. Linia (2) primeste tensiunea U₂ datorata capacitatilor parazite C₁, C₂ si rezistentei de pierderi R₂.

Schema echivalenta are in vedere ca numai sistemul perturba sistemul (2) nu si invers (nivelul de tensiune este de cateva ori mai mare in sist (1) decat in (2)).

Fig. 2.10

Notatii:

Tensiunea de interferenta a conductorului 2 este:

Deci:

Se pot considera urmatoarele cazui limita:

a)       R₂->∞ =>

b)      C₂->0

Mijloace de neutralizare

– in instalatiile din tehnica masurarii si din informatica, conductorul 2 se introduce intr-un ecran conectat la pamant (Fig. 2.11).

Fig. 2.11

Liniile de camp care pornesc de la linia (1) se termina toate pe ecranul pus in pamant, astfel incat curentii prin C₁ circula direct la pamant si nu provoaca caderi de tensiune perturbatoare pe linia (2).

- in tehnica curentilor intensi se recurge la formarea unui divizor de tensiune capacitativ cu capacitati mult superioare fata de capacitatile parazite.

Cuplajul prin radiatia electromagnetica reprezinta interferenta provocata de campurile electromagnetice, variabile in timp, asupra liniilor electrice.

Campul electric si campul magnetic se pot considera independente numai la frecvente joase si in apropierea sistemului perturbator. La frecvente inalte si la mare distanta de sistemul perturbator, campurile electrice si magnetice apar impreuna fiind legate prin legea inductiei electromagnetice:

Obs: Descrierea cantitativa a cuplajului electromagnetic al liniilor in cazul sistemelor cu mai multe conductoare este foarte complicata din punct de vedere matematic.

O unda electromagnetica incidenta Eⁱ si Hⁱ care cade pe un sistem de conductoare provoaca acolo curenti si tensiuni care, la randul lor sunt sursa undei unde electromagnetice reflectate, E^R, H^R formeaza un camp rezultant.

Neutralizarea efectului radiatiei electromagnetice se realizeaza cu ajutorul filtrelor, ecranelor si a spatiilor ecranate.
