Decuplarea de transformator

DECUPLAREA DE TRANSFORMATOR

Decuplarea galvanica cu ajutorul transformatorului de separare constituie o solutie aplicabila in cazul legarii la pamant a sistemului in 2 puncte diferite.

1 Transformator de separare pt semnal util

(a) (b) (c)

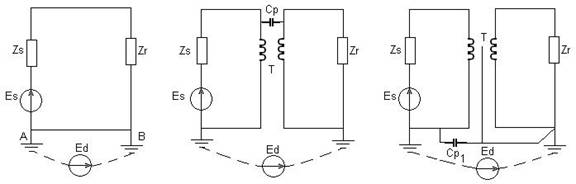

Fig. 1

Pe segmentul de circuit A-B exista un cuplaj galvanic (Fig. 1 a).

Cuplajul galvanic dispare prin introducerea intre sursa si receptor a unui transformator de separare (Fig. 1 b). Exista insa un cuplaj capacitiv datorita capacitatii parazite dintre cele 2 infasurari ale transformatorului. Pt frecvente reduse reactanta capacitiva corespunzatoare lui C_p este suficient de mare.

In Fig. 1.c transformatorul de separare este prevazut cu un ecran intre infasurari. Curentul determinat de t.e.m. E_d se inchide prin capactatea parazita C_p1 si nu influenteaza receptorul.

2 Transformator de neutralizare

Transformatorul de separare nu transfera o eventuala componenta de curent continuu a semnalului util. Pentru a realiza si un astfel de transfer se utilizeaza un transformator de neutralizare, constituit din 2 infasurari bobinate pe un miez de ferita.

Sensul de bobinaj al celor 2 infasurari determina un flux magnetic practic nul in mieul de ferita.

Pentru un semnal in acelasi tact (de exemplu t.e.m Ed sau un cuplaj inductiv intr-o bucla in care o latura a buclei este formata de pamant), cele 2 bobine functioneaza ca reactante insumatoare.

In Fig. 3, cablul coaxial este asezat in golul feritelor coaxiale, iar ansamblul este plasat intr-un eran metalic conectat la pamant la ambele extremitati.

3 Transformator de retea

Prin constructia sa, transformatorul de alimentare dintr-un aparat electric ofera o separare galvanica intre infasurarile primara si cea secundara. Dar capacitatea parazita dintre cele 2 infasurari faciliteaza interferenta asupra circuitelor electronice, cu semnale parazite care se transmit din reteaua de alimentare.

In plus trebuie sa se tina seama ca transformatorul de putere din postul de transformare are neutrul conectat la priza de pamant a postului de transformare, iar miezul transformatorului de retea din aparatul electronic se conecteaza la priza de pamant a cladirii in care se afla instalat aparatul electronic.

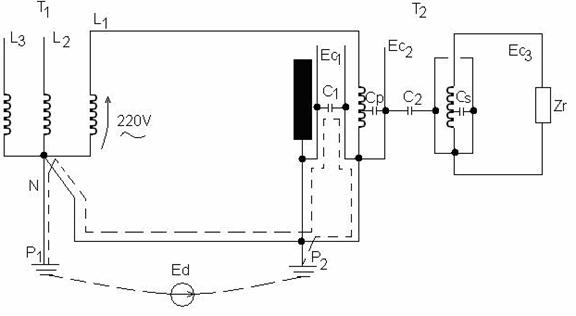

Pentru eliminarea interferentelor care ar putea proveni din reteaua de alimentare, transformatorul de retea al aparatului electronic este prevazut cu 3 ecrane (Fig. 4).

Fig. 4

Neutrul transformatorului T₁ este legat la priza de pamant P₁.

Miezul transformatorului T₂ impreuna cu ecranul Ec₁ sunt legate la priza de pamant P₂.

Infasurarea primara a lui T₂ este ecranata de ecranul Ec₂ la care este conectata o extremitate a infasurarii primare.

Infasurarea secundara a lui T₂ este ecranata de ecranul Ec₃, la care se conecteaza o extremitate a infasurarii secundare.

Daca infasurarea secundara are punct median accesibil, acest punct median se conecteaza la ecranul Ec₃.

La frecvente inalte, capacitatea rezultanta este:

Capacitatile parazite  C_p, C₂, C_s sunt in serie. Valoarea lui C_rez e determinata de valorile C_p si C_s si nu de valoarea lui C₂.
