Protectia maximala cu taiere de curent a unui generator sincron

Protectia maximala cu taiere de curent a unui generator sincron

Se utilizeaza impotriva scurtcircuitelor polifazate si suprasarcinilor exte­ri­oa­re­ generatorului.

In figura 5.14. este prezentata schema electrica monofilara a protectiei maxi­male cu taiere de curent.

Releele maximale de curent F₁F₄    actio­nea­za. la aparitia unor scurtcir­cui­te exterioare si excita releul de timp K₁T, care din motive de selectivitate a protectiei are cea mai mare temporizare din sistem. Releul de timp K₁T excita releul inter­me­diar K₂ numai daca protectiile anterioare (ale retelelor si trans­for­ma­toa­re­lor) nu actioneaza, provocand declansarea generatorului cu temporizarea re­gla­ta.

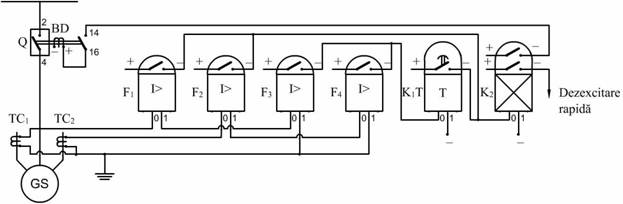

Figura 5.14. Schema electrica desfasurata monofilara de comanda si protectie

maximala cu taiere de curent a unui generator sincron

GS-generator sincron, TC₁, TC₂-transformatoare de curent, Q-intrerupator principal, BD-bobina declansatorului, F₁F₄-relee maximale de curent, K₁T-releu de temporizare, K₂-releu intermediare.

Scurtcircuitele violente sunt sesizate de releele maximale de curent F₁ si F₂ (reglate la o valoare de pornire mai mare decat a releelor maximale de curent F₃, F₄) provocand actio­narea instan­ta­nee a releului intermediar K₂ ce comanda declan­sa­rea generatorului de la ratea si dez­excitarea sa rapida. Aceste relee asigura asa numita taiere de curent pentru cu­rentii de scurtcircuit intensi.
