Protectia maximala de curent a liniilor electrice radiale

Protectia maximala de curent a liniilor electrice radiale

Protectia maximala de curent se utilizeaza in cazul retelelor radiale cu alimentare de la un singur capat (ca teteaua di figura 5.21.).

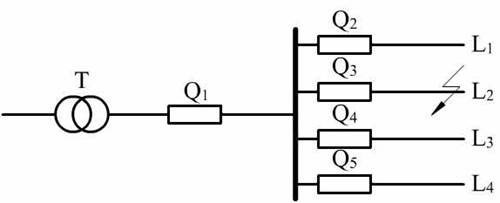

Figura 5.21. Retea electrica radiala simpla

T-transformator, Q₁Q₅-intrerupatoare, L₁L₄-linii electrice.

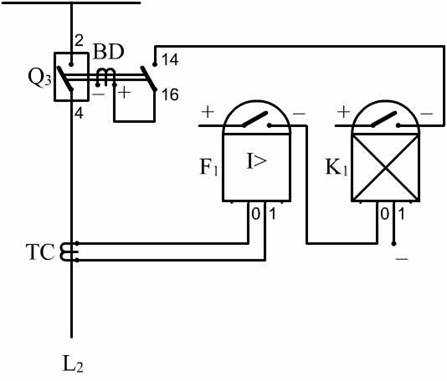

Figura 5.22. Schema electrica desfasurata monofilara a protectiei maximale de curent a unei retele radiale simple

Q₃-intrerupator pricipal, BD-bobina declansatorului, TC-transformator de curent, F₁-releu maximal de curent, K₁-releu intermediar, L₂-linia electrica defecta.

In cazul acestor retele protectia cuprinde: un releu maximal de curent F₁ si un releu intermediar K₁. Daca scurtcircuitul apare pe liniaL₂ el este sesizat de releul maximal de curent F₁, care comanda releul intermediar K₁ si care la randul sau comanda declansarea intrerupatorului Q₃, asa cum este prezentat in schema electrica monofilara din fidgura 5.22.

Semnalul pentru releul maximal de curent F₁ este preluat prin transformatorul de curent TC. Se obtine astfel o declansare practic instantanee a intrerupatorului liniei defecte, celelalte linii ramanand alimentate.
