Surse de tensiune si surse de curent

Surele de tensiune sunt acele dispozitive care produc tensiunile electrice. Tensiunile produse pot fi constante sau variabile in timp (de regula sinusoidale).

Bateriile sunt adesea reprezentate ca surse constante de tensiune.

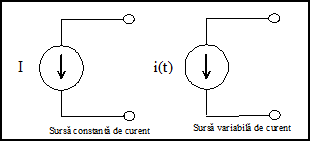

La fel ca si sursele de tensiune, sursele de curent produc curenti constanti sau curenti variabili in timp.

Se pune intrebarea, care este sensul curentului electric. In acest sens, consideram urmatoarea situatie: un electron si un proton se afla imobilizati pe foaia de hartie:

Un al doilea electron care este liber sa se miste, cade intre cele doua particole. Deoarece electronul este incarcat negativ el se va deplasa spre dreapta (totdeauna spre sarcina cu polaritate opusa). Daca insa, un al doilea proton, care este liber sa se deplaseze, este aruncat intre cele doua particole fixe, el se va deplasa spre stanga (catre electronul fix).

Ca urmare sensul curentului electric de electroni este invers fata de cel al protonilor. Conventional, s-a stabilit ca sensul curentului electric sa fie dat de sensul de deplasare al sarcinilor pozitive (protonii). Ca urmare, sensul curentului prin rezistenta R alimentata cu tensiunea continua de la o baterie cu polaritatea din figura, este de sus in jos (de la + la -).

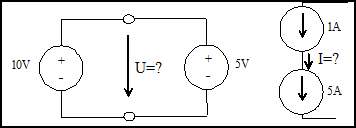

De notat ca doua surse de tensiune cu tensiuni diferite nu pot fi conectate in paralel, iar doua surse de curent ce genereaza curenti diferiti, nu pot fi conectate in serie.
