BARA SIMPLU REZEMATA ACTIONATA DE CUPLURI CONCENTRATE PE REAZEME

BARA SIMPLU REZEMATA ACTIONATA DE CUPLURI CONCENTRATE PE REAZEME

Exista mai multe situatii posibile, vom studia urmatoarele    :

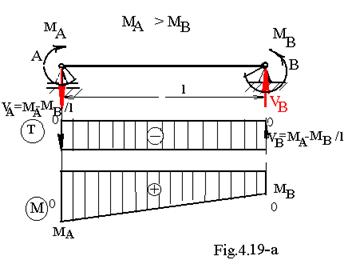

- Cele doua cupluri , sunt de sensuri contrare , M_A > M_B ( fig. 4.19 a);

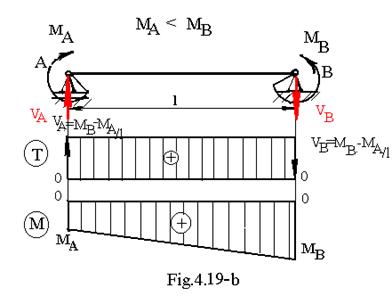

- Cele doua cupluri sunt de sensuri contrare , M_A < M_B ( fig 4.19 b );

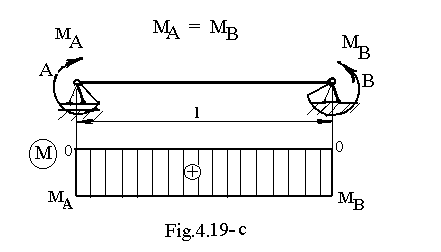

- Cele doua cupluri sunt de sensuri contrare , M_A=M_B ( fig. 4.19 c ) .

a) Calculul reactiunilor

Reactiunile vor forma un cuplu de forte ce se va opune diferentei de cupluri M_A si M_B in cazul in care cele doua cupluri au modulele egale reactiunile vor fi egale cu zero ) .

. 42 )

b)   Trasarea diagramelor de eforturi

In cazul in care cuplurile sunt diferite , forta taietoare va fi constanta , iar momentul va varia liniar de la valoarea lui M_A pe reazemul din A , la valoarea lui M_B pe reazemul din B , scazand in primul caz in care forta taietoare este negativa si crescand in cazul in care forta taietoare este pozitiva ( al doilea caz ).

In cazul in care cele doua cupluri sunt egale , reactiunile sunt nule , nu exista forta taietoare , bara este solicitata la incovoiere pura .
