Instructiune pentru realizarea probei foliei la instalatia de tratament termic

Instructiune pentru realizarea probei foliei la instalatia de tratament termic

Prezenta instructiune se aplica la cuptoarele de tratament termic cu cupola linia Wienstroth.

Frecventa operatiei:

-1 proba / fiecare sarja pentru tipurile de tratament termic: Bainita / Martensita

Realizarea probei folie la tratamentele termice de calire patrunsa se va face la ultimul pas de mentinere pe temperatura de austenitizare, inainte insa de a incepe timpul de clatire cu azot.

-1 proba / 4 ore la sarja pentru tipul de tratament termochimic: Carburare

Documentare: Anexa la instructiune IN ISB 51002 "Urmarirea parametrilor la cuptoarele cu cupola Wienstroth".

Mod de lucru:

Material folie: otel cu ca. 1% C

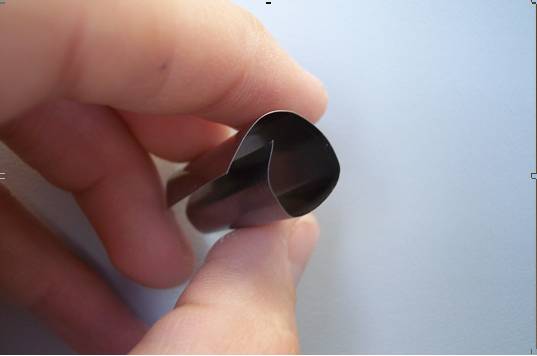

Se debiteaza din rola de folie aprox. 40 mm si se ruleaza conform fig. 1

Se introduce folia in suportul probei astfel incat sa nu existe posibilitatea ca aceasta sa se deplaseze sau sa se deterioreze.

Se introduce proba in cuptor prin orificiul aflat pe cupola.

Perioada de realizare: incepind cu stabilizarea atmosferei in cuptor, la valoarea impusa a potentialului de carbon prin program.

Obs. A nu se suprapune cu perioada de spalare cu N2 a cuptorului.

Timp de mentinere a probei in cuptor: ca. 30 min.

Prelevarea probei din cuptor si realizarea analizei la Laboratorul Metalografic.

Fig. 1

In functie de rezultatul analizei din laborator se aplica corectii pentru reglarea potentialului de carbon din atmosfera cuptorului cu cupola astfel:

La orice abatere constatata, mai mare de ±0,05% se va proceda la realizarea unei a 2-a probe folie!

Urmatoarele situatii rezulta:

a)     Rezultatul celei de a 2-a folii este i.O. - se noteaza in rubrica 'Observatii' din fisa de urmarire a parametrilor cuptoarelor Wienstroth, IN ISB 51002. In acest caz Laboratorul Metalografic realizeaza analiza structurala in stratul superficial si % de C, stabilind statutul sarjei conform IN ISB 72009;

Nu se realizeaza corectii in acest caz asupra potentialului de carbon, dar se va informa maistrul de tratament termic, respectiv responsabilul sectiei de tratament termic.

b)     rezultatul celei de a 2-a folii este n.I.O. se actioneaza astfel:

Se realizeaza corectia potentialului de carbon, de catre seful de echipa / maistrul de tratament termic.

Dupa realizarea corectiei, se va realiza o noua proba folie pentru a confirma reglajul realizat.

Masurile luate vor fi documentate in rubrica 'Observatii' din fisa de urmarire a parametrilor cuptoarelor Wienstroth, IN ISB 51002.

Metoda de calcul factorului de corectie:

Determinarea unui nou factor de corectie se va realiza conform formulei urmatoare de calcul:

unde:

F_Nou = Factor de corectie nou calculat;

F_Vechi = Factor de corectie vechi;

Cp_Folie = Continutul de carbon determinat pe proba folie;

Cp_PT500 = potentialul de carbon indicat de sonda de oxigen a cuptorului si

indicata la aparatul Protherm 500
