Tema: Traductoare de temperatura

Masurarea electrica a temperaturii prezinta importanta nu numai in ceea ce priveste marimile termice: ea poate furniza, indirect, informatii si despre debite, presiuni joase, tensiuni, curenti.

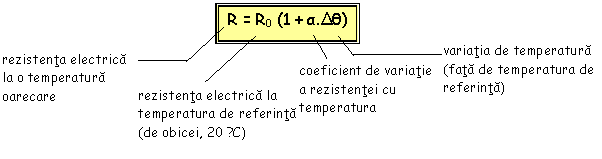

Un traductor de temperatura foarte simplu se realizeaza pornind de la proprietatea cunoscuta a materialelor conductoare de a-si modifica rezistivitatea, si deci si rezistenta electrica, atunci cand temperatura lor se modifica.

Masurand (prin metode cunoscute) rezistenta electrica a unui conductor cu o anumita temperatura, se pot obtine informatii despre valoarea temperaturii respective. Un astfel de traductor, numit termorezistor, poate fi realizat si cu materiale semiconductoare si in acest caz se numeste termistor.

Constructiv, traductoarele rezistive de temperatura se pot realiza:

fie ca o infasurare, pe un suport izolant;

fie ca o pelicula (film) depusa pe o placa din aluminiu, oxidata (timbre termorezistive).

Pentru temperaturi foarte mari (mii de grade), masurarea temperaturii se efectueaza prin metode fara contact, adica prin pirometrie (in limba greaca, “piro” inseamna foc).

Un pirometru masoara energia termica radiata de un corp care are o anumita temperatura. Aceasta energie, depinde evident, de temperatura corpului respectiv si se propaga in spatiu sub forma de unde electromagnetice.

Elementul sensibil al unui pirometru este o lampa cu filament de wolfram a carui culoare poate fi modificata prin varierea curentului care trece prin filament.

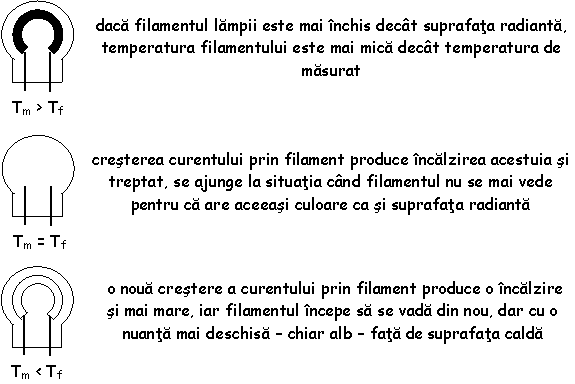

Masurarea se face prin comparatie: pe imaginea suprafetei radiante (care emite energie termica) se suprapune aceasta lampa. Prin reglarea curentului din filament, se modifica temperatura acestuia, deci si culoarea sa, pana cand imaginea filamentului dispare. In acest moment, temperatura masurata este egala cu temperatura filamentului. Deci, valoarea curentului prin filament este o masura a temperaturii suprafetei radiante.

1. Analizati principiul de masurare a temperaturii cu pirometrul si precizati ce influenta are sensibilitatea vizuala a operatorului asupra determinarii.

2. In activitatea cotidiana, oamenii utilizeaza frecvent termometre. Acestea sunt traductoare neelectrice care transforma temperatura intr-o deplasare. Cum se obtine aceasta deplasare?

STIATI CA

- in tehnica, masurarea temperaturilor se efectueaza intr-o gama larga de valori, de la zecimi de grad, la zeci de mii de grade, masuratorile curente fiind situate, de regula, in intervalul 70 … 4000 K?

- traductoarele de temperatura se caracterizeaza, in general, printr-un timp de raspuns mare: acest timp este necesar stabilirii echilibrului termic intre elementul sensibil al traductorului si corpul a carui temperatura se determina?
