Protectia maximala de curent temporizata a liniilor electrice radiale

Protectia maximala de curent temporizata a liniilor electrice radiale

Acest tip de protectie se utilizeaza in cazul retelelor radiale avand pe par­curs consumatori ce pleaca de la sistemele de bare A,B,C asa cum este prezentat in figura 5.23.

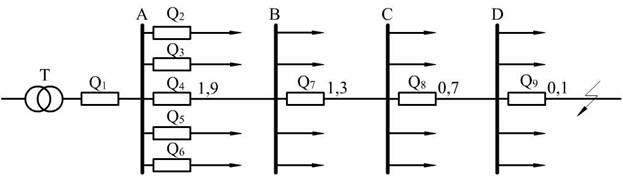

Figura 5.23. Retea radiala complexa

T-transformator, Q₁Q₉-intrerupatoare, A, B, C, D-noduri de ramificare a retelei.

Datorita configuratiei arborescente a retelei protectia maximala de curent trebuie prevazuta si cu o temporizare a actionarii. Astfel in cazul unui scurtcircuit (ca cel prezentat in figura) trebuie sa actioneze doar intrerupatorul Q₉ pentru a se obtine o functionare selectiva a protectiei. Se obtine astfel o protectie maximala temporizata in trepte.

Temporizarea minima se gaseste la capatul liniei si ea creste in trepte cons­tante spre sursa de alimentare.

Treptele sunt de 0,5 0,7 s pentru a exista siguranta declansarii numai a in­tre­ru­patorului liniei defecte. Acest tip de protectie este prezentat in figura 5.24. si se realizeaza prin relee electromagnetice maximale de curent F₁, care excita releul de timp K₁T si care comanda declansarea intrerupatoarelor prin intermediul unor relee intermediare K₂.

In cazul unui scurtcircuit pe linie releul maximal F actioneaza si excita re­leul de timp K₁T, care cu temporizarea reglata excita releul intermediar K₂ care co­manda bobina BD de declansare a intrerupatorului Q₉.

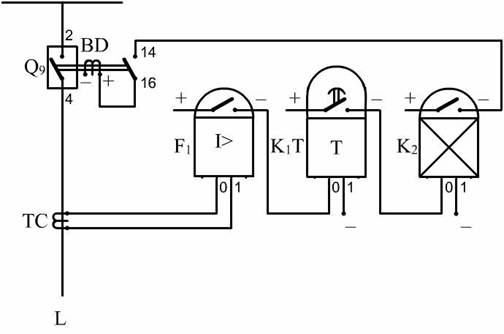

Figura 5.24. Schema electrica desfasurata monofilara a protectiei maximale temporizate in trepte a unei retele radiale complexe

Q₉-intrerupator pricipal, BD-bobina declansatorului, TC-transformator de curent, F₁-releu maximal de curent, K₁T-releu de temporizare, K₂-releu intermediar,

L-linia electrica defecta.

Principalul dezavantaj al acestei protectii consta in faptul ca scurtcircuitele apropiate de sursa sunt inlaturate cu intarzieri mari ceea ce poate fi periculos pentru generatoarele sincrone.
