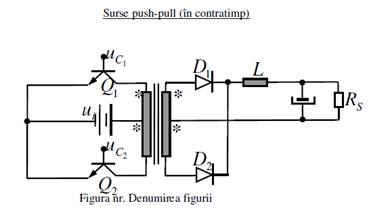

Surse push pull

Surse push pull

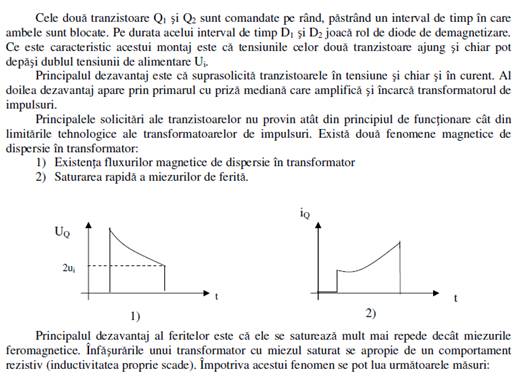

realizarea unui montaj foarte simetric astfel incat sa nu se poata creea condi_iile apari_iei unei magnetizari constante a miezului. Aceasta solu_ie este relativ greu de realizat.

- introducerea unui intrefier in circuitul magnetic al transformatorului.

Aceasta solu_ie are dezavantajul ca creste fluxurile de dispersie ducand la apari_ia unor supratensiuni.

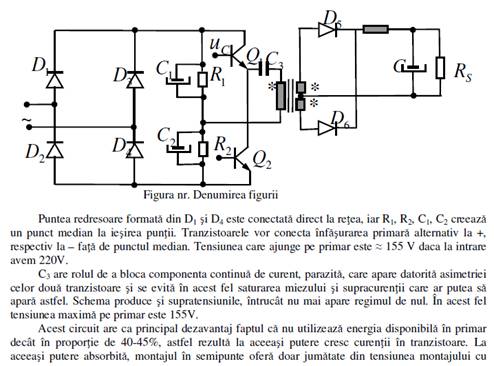

Sursa in contratimp cu semipunte

Dupa cate se vede in figura, aceasta sursa poate fi conectata direct la re_eaua de alimentare de curent alternativ ceea ce duce la reducerea costului ansamblului.

punte. Se poate spune ca la aceasta putere, solicitarea in curent a tranzistoarelor e de doua ori mai

mare decat in cazul montajului in punte.
