Motoare hidropneumatice

Motoare hidropneumatice

Motoarele hidropneumatice sunt masini de forta care transforma energia hidropneumatica in energie mecanica.

Acestea se clasifica in :

1. Motoare hidraulice - hidrodinamice : roti hidraulice, turbine hidraulice

- hidrostatice : liniare, rotative

2. Motoare pneumatice - pneumodinamice : turbine eoliene

- pneumostatice : liniare, rotative

Rotile hidraulice se utilizeaza pentru caderi mici de apa. Dupa felul cum primesc apa, deosebim roti cu admisie superioara, inferioara si laterala. Totodata sunt intalnite roti cu arbore orizontal partial cufundate cu partea inferioara in apa si roti cu arbore vertical total cufundate in apa, antrenate de forta dinamica a curentului de apa.

Turbinele hidraulice sunt roti hidraulice perfectionate care primesc apa sub presiune in mod continuu pe rotor. Dupa directia curentului se deosebesc turbine tangentiale, radial-axiale si axiale.

Motoarele hidrostatice. pompele volumice si motoarele hidrostatice sunt masini reversibile, de aceeasi constructie, putand indeplini atat functia de generator hidraulic cat si de motor hidrostatic. Motoarele hidrostatice liniare (cilindrii hidraulici de forta) sau rotative (pompele cu roti dintate, cu piston radial, cu piston axial, cu palete glisante), transforma presiunea lichidului in lucru mecanic util prin deplasarea pistonului sau rotirea arborelui motoarelor respective.

Turbinele eoliene sunt motoare pneumatice care transforma energia cinetica a maselor de aer in miscare, lucru mecanic.

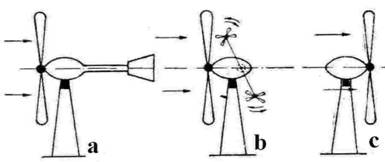

Fig.3.12 Turbine eoliene a-cu coada b-cu virole c- cu elice

În functie de pozitia arborelui se deosebesc turbine cu arbore orizontal si turbine cu arbore vertical.

Turbinele cu arbore orizontal necesita dispozitive speciale pentru orientarea acestora in directia curentului.

Energia mecanica produsa de turbina poate fi utilizata direct la actionari pentru producerea curentului electric care poate fi acumulat in baterii si utilizat la incalzire sau iluminat electric.

Motoarele pneumatice liniare (cilindrii cu piston sau camerele pneumatice cu membrana), sau rotative servesc la actionari sau comenzi pneumatice.
