Comanda operativa a echipamentelor electrice prin telecontrol, din comanda operativa a centrulor operative din scmr-banat

COMANDA OPERATIVA A ECHIPAMENTELOR ELECTRICE PRIN TELECONTROL, DIN COMANDA OPERATIVA A CENTRULOR OPERATIVE DIN

SCMR-BANAT

SCOP

Prezenta procedura stabileste modul de lucru al dispecerului de IT, al dispecerului de MT si al sefului de tura IT+MT in activitatea de comanda operativa, folosindu-se sistemele de telecontrol STUX si STM instalate in camerele de comanda ale centrelor operative.

2. DOMENIU DE APLICARE

Prezenta procedura se aplica in activitatea de comanda operativa a centrelor operative aferente DER BANAT.

3. DOCUMENTE DE REFERINTA SI CONEXE

3.1. Manual de Exploatare -Exploatarea Statiilor de Transformare cu TPT 2000- SIEMENS.

3.2. STUX - Manual de Exploatare - Exploatarea Statiilor de Transformare cu TPT 2000 - SIEMENS.

3.3. STM - Manual de Exploatare - Exploatarea Retelelor de MT - SIEMENS.

^{Codul Tehnic al RET- Ord. ANRE nr.20 /27.08. 2004, completat cu Ord. ANRE nr.35 /06.12.2004; Regulament pentru conducere prin dispecer in Sistemul Energetic National-RCD}

3.5. Codul Tehnic al RED - Ord. ANRE nr.128 / 2008.

3.5. PE 118/92 - Regulament general de manevre in instalatiile electrice

3.6. Instructiuni specifice DEN, DETT, DED, conform Nomenclator instructiuni dispecer

4. DEFINITII SI ABREVIERI

4.1. DEFINITII

INCIDENT Eveniment accidental care apare in instalatiile de producere a energiei electrice, in retelele de transport si de distributie a energiei electrice cu tensiunile de peste 1 kV, care se manifesta prin modificarea starii anterioare a ansamblurilor functionale, prin abateri ale parametrilor functionali ai acestora in afara limitelor prevazute prin reglementari sau contracte sau prin reduceri ale puterii electrice produse pe centrala sau pe grupuri energetice, indiferent de efectul evenimentului asupra consumatorilor si indiferent de momentul in care se produce.

CENTRU de DISPECER - Structura organizatorica - din punct de vedere operational - care este investita cu atributele autoritatii de conducere prin dispecer asupra unor echipamente si instalatii din SEN prin ordinul de investire.

ORDINUL de INVESTIRE a centrelor de dispecer cu atribute ale autoritatii de conducere prin dispecer - Documentul prin care se stabileste autoritatea de conducere prin dispecer asupra instalatiilor si modul de exercitare a acesteia.

AUTORITATEA de DECIZIE - Dreptul si obligatia cu care este investit un singur centru de dispecer pentru a decide asupra starii operationale a echipamentelor, asupra regimului si sigurantei functionarii, pentru instalatiile si echipamentele precizate prin ordinul de investire.

COMANDA NEMIJLOCITA - Comanda operationala prin care se exercita autoritatea de conducere prin dispecer proprie centrului de dispecer respectiv sau a altor centre de dispecer ierarhic superioare, asupra echipamentelor prevazute in ordinul de investire, prin telecomanda si/sau prin efectuarea convorbirilor direct intre personalul de comanda operationala al centrului de dispecer respectiv si personalul operational din instalatii sau zone de retea.

PERSONALUL OPERATIONAL - Personalul a carui activitate este exploatarea instalatiilor electrice: monitorizarea functionarii, executarea in mod nemijlocit a operatiunilor de reglaj al parametrilor de functionare si efectuarea manevrelor de executie intr-o instalatie sau zona de retea.

DISPECER - Personalul a carui activitate este comanda operationala a instalatiilor electrice si este investit cu atributele comenzii operationale: autoritate de decizie, competenta, comanda de coordonare si comanda nemijlocita.

TELECONTROL - sistem de supraveghere, control si comanda de la distanta a instalatiilor de inalta si medie tensiune.

BACKUP - sistem de supraveghere ,control si comanda de la distanta a instalatiilor de rezerva de inalta tensiune.

STUX, STM - sisteme de automatizare ale instalatiilor de distributie la IT, rerspectiv la MT.

4.2 ABREVIERI - IT - inalta tensiune

- MT - medie tensiune

- ASN - abatere de la schema normala

- DER - Directia Exploatare Retea

- DR - Directia Retea

- SCMR - Sectia de Control si Monitorizare Retea

- BPGO -Birou Planificare si Gestiune Operativa

- DEN - Dispecer Energetic National

- DED IT+MT - dispecer de inalta si medie tensiune

- DED IT - dispecer de inalta tensiune

- DEDL - dispecer de medie tensiune

- RCD - regulament de conducere prin dispecer

- RGM - regulament general de manevre

- SOD - statie operativa de lucru in sistemul de telecontrol pentru comanda si monitorizarea instalatiilor din statiile de 110/MT, mai putin celulele plecarilor de MT

- SOZ - statie operativa de lucru in sistemul de telecontrol pentru comanda si monitorizarea instalatiilor de MT, inclusiv celulele plecarilor de MT din statiile de 110/MT

- Protocol de servici - jurnal electronic de tura al instalatiilor telecontrolate

- DEZweb - pagina de web dedicata Serviciului Operativ de Exploatare Retea

- ELIPS - program care gestioneaza intreruperi, programe de lucrari, reglaje, scheme si deficiente

- BO-"bussines object" - soft specializat pentru obtinerea de rapoarte

- dictionar de semnalizari din protocol - document care contine toate etichetele traduse cu semnalizarile posibile venite din instalatiile telecontrolate

- SIRED, GEINTE - programe de lucru pentru gestionarea intreruperilor la IT, MT si JT.

5. DESCRIEREA ACTIVITATILOR SI RESPONSABILITATILOR

5.1. Descrierea generala a modului de lucru

Personalul de comanda operativa din centrele operative

- aplica instructiunile in vigoare DEN, DETT si instructiunile DED Timisoara ( III-RS-DED-100, III-AV-DED-101, III-AV-DED-102, III-RS-DED-103, III-RS-DED-104, III-RS-DED-105, III-RS-DED-106, III-RS-DED-107;

- aplica toate procedurile cuprinse in "Manualul de exploatare - SIEMENS", referitor la sistemele de automatizare STUX si STM;

- verifica existenta programelor de lucru si de consemnare ale echipelor de exploatare pentru statii de transformare telecontrolate si pentru reteaua de medie tensiune si le foloseste pentru anuntarea si informarea acestora despre manevrele ce urmeaza a se executa ( manevre programate normal si cele de prevenire de avarie sau de lichidare de avarie prin );

- dispune echipelor de exploatare deplasarea in statii telecontrolate sau nu, sau in reteaua de medie tensiune, inclusiv in zone telecontrolate, pentru efectuarea manevrelor, dand prioritate lichidarii avariilor si prevenirii acestora;

- utilizeaza programele de consemnare aprobate, furnizate de centrele de exploatare, si solicita sefilor de centre de IT si de MT formarea de noi echipe pentru lichidarea avariilor extinse;

- consemneaza in registrul de tura toate solicitarile si dispozitile legate de activitatea de comanda operativa ( numele sefului echipei de exploatare solicitate, ore de anuntare a echipelor, ore de incepere a manevrelor, ore de terminare a manevrelor si orele ce definesc deplasarea de la un echipament la altul ), indiferent daca instalatia este sau nu telecontrolata;

- utilizeaza beckap-ul sistemului de telecontrol in lipsa comunicatiei principale, informand personalul de telecontrol de serviciu sau consemnat;

- sesizeaza telefonic imediat personalului de telecontrol in tura, sau consemnat orice anomalie sau deficienta aparute la orice instalatie din componenta sistemelor de telecontrol pe care le deserveste sau le supravegheaza si le consemneaza in registrul special de deranjamente telecontrol existent la fiecare centru operativ;

- aproba trecerea unei statii telecontrolate in regimul " local"- operatia se face de catre dispecerul de la centrul operativ cu comanda operativa ( comanda nemijlocita ) asupra instalatiilor de IT din aceea statie;

- bucleaza sau debucleaza retelele de MT in baza marimilor electrice citite in sistemul de telecontrol, inclusiv in baza pozitiilor comutatoarelor de ploturi la transformatoarele de forta; in cazul in care se constata ca aceste marimi prezinta diferente neacceptabile din punctul de vedere al valorilor stabilite prin III-RS-DED-106, se va dispune trimiterea echipelor operative in statiile telecontrolate necesar a fi buclate;

- este instruit despre componenta si modul de interpretare a "dictionarului de semnalizari din protocol"

-tine evidenta RAR-urilor reusite si a uzurii intrerupatoarelor la IT si la MT la statiile telecontrolate ;

Personalul de exploatare din retea, la IT si MT

- aplica ITI specifice retelei deservite, instructiunile DED Timisoara ( III-RS-DED-100, III-AV-DED-101, III-AV-DED-102, III-RS-DED-103, III-RS-DED-104, III-RS-DED-105, III-RS-DED-106, III-RS-DED-107;

- isi desfasoara activitatea operativa in conformitate cu programele de lucru zilnice si cu programele de consemnari, aprobate de conducerea centrelor de exploatare de care apartin;

- este in permanenta disponibil si pregatit pentru deplasarea in retea la dispozitia personalului de comanda operativa;

- este autorizat pentru acces, efectuarea manevrelor, admitere, in instalatiile de IT si MT;

- este instruit in conformitate cu cerintele activitatii operativa din retea, al modului de lucru in instalatiile telecontrolate, are in dotare mijloacele de comunicare stabilite de dispozitiile conducerii administrative si sculele, dispozitivele si mijloacele de protectie a muncii necesare la manevrele si lucrarile pentru care este autorizat;

- sesizeaza telefonic imediat personalului de telecontrol consemnat si celui de comanda operativa orice anomalie sau deficienta, aparuta la orice instalatie din componenta sistemelor de telecontrol pe care le deserveste, le consemneaza in registrul propriu special de deranjamente telecontrol;

- controleaza sau supravegheaza instalatiile telecontrolate din gestiunea centrului din care face parte la dispozitia dispecerului cu comanda operativa asupra acestor instalatii, sau la dispozitia sefilor de centre gestionare de echipamente telecontrolate;

- sesiseaza imediat sefiilor de centre gestionare de IT si de MT orice anomalie sau deficienta aparuta la echipamentele din statii, inclusiv cele legate de telecontrol din statii si retea, precum si cele legate de modul de deplasare, sau de comunicatie cu centrele operative;

- la intrarea si iesirea din perimetrul statiilor telecontrolate fara personal, informeaza telefonic personalul de comanda operativa de la centrele operative care au in comanda operativa instalatiile la care urmeaza a se lucra conform procedurii " Nota organizatorica privind accesul personalului in statiile de transformare". Cunoaste si respecta instructiunile specifice de acces in statii prevazute cu sistemul de supraveghere;

- are obligatia sa solicite la dispecerul cu comanda operativa nemijlocita a echipamentelor cu tensiunea cea mai mare din statia in care urmeaza a se lucra trecerea statiei in regim de functionare "locala" si apoi sa scoata fisa de telecontrol la echipamentul sau partea de echipament la care urmeaza a se lucra;

-tine evidenta RAR-urilor reusite si a uzurii intrerupatoarelor la IT si la MT la statiile netelecontrolate;

- sesiseaza in conformitate cu procedurile specifice centrelor de exploatare efractiile sau tentativele de efractie la statiile telecontrlate.

5.2. Modul de lucru al personalului de comanda operativa - sef tura DED IT +MT, DED IT si DED MT, folosind sistemul de telecontrol

5.2.1. Dispecerul sef tura la DED IT+MT, dispecerul DED IT si dispecerul DED MT are urmatoarele responsabilitati legate de monitorizarea echipamentelor din statiile fara personal dedicat:

- preda si preia tura inscriind toate ASN-urile legate si de indisponibilitatea comenzilor prin telecontrol, a instalatiilor, a schemelor si a softurilor ce deservesc activitatea de telecontrol;

- monitorizeaza instalatiile din comanda sa operativa vizualizand SOD-ul, sau SOZ-ul dedicat si protocolul de serviciu, atribuindu-si de cate ori este necesar instalatiile aflate prin ordin de investire in comanda sa operativa;

- sesiseaza imediat personalul de paza specializat impotriva efractiilor la statiile sau posturile telecontrolate, daca sistemul instalat in acest scop este in exploatare;

- sesizeaza imediat echipele de serviciu sau consemnate daca receptioneaza alarme de incendiu venite din incinta instalatiilor unei statii sau post telecontrolate si in cazul in care aceste sisteme sunt in exploatare;

- verifica la preluarea turei daca instalatiile din comanda sa operativa ii sunt atribuite si in cazu DED IT+MT dispune DEDL din subordine operativa, ori de cate ori este nevoie, atribuirea instalatiilor aflate in ordinul acestora de investire;

- verifica la schimbul de tura daca sunt statii preluate in regim de comanda locala si se informeaza asupra motivelor acestui regim;

- interpreteaza alarmele aparute pe SOD-ul sau SOZ-ul dedicat si etichetele cronologice din protocolul de serviciu in conformitate cu manualele de utilizare si cu dictionarul de etichete tradus in limba romana;

- atat DED IT+MT cat si DEDL-urile sesizeaza biunivoc despre aparitia de semnale sau alarme in sistemul de telecontrol care privesc comportarea sau functionarea instalatiilor din comanda operativa a acestora;

- aduce corectii in schemele de lucru folosite in telecontrol la instalatiile din comanda sa operativa de cate ori este necesar, sau dispozitia Sef BPGO, sau atunci cand se solicita si aproba modificarea acestora, astfel incat sa corespunda cu schemele normale aprobate;

- intocmeste foile de manevra de coordonare in conformitate cu PE 118/92 ( RGM ), introducand si grupele de operatii necesare comenziilor efectuate prin telecontrol;

- urmareste si monitorizeaza parametrii electrici ai echipamentelor din statiile telecontrolate, avand obligatia ca de cel putin o data pe tura sa verifice, in conformitate cu ordinul de investire, tensiunile pe barele si LEA 110kV si pe barele de MT din statiile telecontrolate si circulatiile de putere pe LEA 110kV si pe transformatoarele de forta aflate in comanda sa operativa;

- mentine in banda aprobata, conform ordinului de investire si a Standardului de Calitate, tensiunea la nivelul de MT in statiile telecontrolate. Daca nu este realizata comanda de la distanta a comutatoarelor de ploturi, sau daca apar deficiente in exploatarea comutatoarelor de ploturi, sau daca exista erori de masura, dispune echipelor de exploatare deplasarea in statiile telecontrolate si actionarea comutatoarelor de ploturi pentru aducerea in banda a tensiunii la nivelul de MT;

- executa modificarile de parametrii electrici in fisa tehnica a echipamentelor din sistemul de telecontrol si la dispozitia sefului de CO modifica limitele parametrilor electrici ai instalatiilor din comanda sa operativa;

- face citiri de parametrii electrici folosind telecontrol, o data pe luna, in regim de varf si gol de sarcina, in vederea intocmirii situatiei solicitata de DETT;

- furnizeaza, folosind telecontrol, date sintetice Call Center-ului, in vederea informarii clientilor afectati de intreruperile de energie electrica aparute in instalatiile din comanda sa operativa;

- receptioneaza alarmele ce indica depasirea uzurii intrerupatoarelor de IT si de MT din statiile telecontrolate si informeaza imediat seful centrului de exploatare gestionar; avand in vedere ca alarma receptionata blocheaza actionarea intrerupatorului cu uzura depasita, seful de tura IT+MT, sau dispecerul de MT dupa caz, va stopa desfasurararea eventualei manevre de lichidare a avariei si va cauta solutii de realimentare a consumatorilor fara a actiona intrerupatorul cu uzura depasita;

- DED IT+MT, in cazul pierderii comunicatiei asupra unor instalatii din comanda sa operativa, va dispune atribuirea acestora la unul din DEDL-urile din subordine operativa, urmand ca telefonic, prin intermediar, sa comande operativ acele instalatii. De regula atribuirea se face DEDL-ului care are in comanda operativa retelele de MT racordate la statiile de IT ramase fara comunicatie. Daca, unul dintre DEDL-uri pierde comunicatia asupra unor instalatii aflate in comanda sa operativa, va solicita DED IT+MT atribuirea acestora si va efectua telefonic manevre prin intermediar.

5.2.2. Dispecerul sef tura la DED IT+MT, dispecerul DED IT si dispecerul DEDL, au urmatoarele atributii de sevici legate de retragerea programata normal sau in regim de prevenire a echipamentelor din statiile telecontrolate si fara personal de exploatare dedicat:

- retragerea din exploatare programata normal a echipamentelor se face in baza Cod Tehnic de Transport partea III-a ( RCD ) cap. 16, 17 si 18 si PE 118/92 (RGM ) cap. 4-8 si III-RS-DED-104;

- intocmeste foile de manevra de coordonare care vor contine grupul de operatii "aducerea in functie prin TC" si "aducerea in stare deconectat prin TC", acestea fiind executate de dispecerul de IT sau dispecerul de MT cu comanda nemijlocita pentru statiile telecontrolate fara personal;

- conectarea si deconectarea intrerupatoarelor din statiile de transformare telecontrolate si fara personal se face conform procedurilor din manualele de exploatare Simens;

- la manevrele executate cu personal de exploatare din retea, in statiile telecontrolate, aduce in schemele de telecontrol elementele (separatoare ) in pozitia conforma cu pozitia reala si pune eticheta de lucru pe intrerupatorul din celula in care se lucreaza pentru a bloca eventuale actionari intempestive; aceste operatii se fac in baza manualelor de exploatare Simens;

5.2.3. Diapecerul sef tura la DED IT+MT, dispecerul DED IT si dispecerul DEDL, au urmatoarele atributii de sevici legate de lichidarea avariilor:

- executa manevrele de lichidare de avarie in conformitate cu PE 118/92 cap. 9 si Cod Tehnic de Transport partea III-a ( RCD ) cap. 19.9, III-RS-DED-101, III-RS-DED-102, toate instructiunile in vigare DEN si DETT, folosindu-se vizualizarile starilor intrerupatoarelor si a parametrilor electrici din statiile de transformare pe SOD sau SOZ dedicat, indicatiile din protocolul de servici si prin actionarea intrerupatoarelor echipamentelor din comanda operativa;

- daca la lichidarea avariilor, pentru izolarea echipamentului sau a partii de echipament defect, este necesara actionarea de separatoare, alte elemente de retea, sau dispozitive, se va dispune in conformitate cu ordinul de investire deplasarea in statiile afectate de incident a echipelor de exploatare aflate in program normal sau in consemnare dupa caz, continuandu-se manevrele de lichidare a avariei in conformitate cu legislatia operativa mentionata la aliniatul de mai sus;

- in cazul in care exista semnalizari la punctul central, sau informatii de orice natura, care indica existenta unui incendiu in perimetrul exterior sau in incintele interioare a unei statii de transformare telecomandata fara personal sau intr-un post telecontrolat, se vor efectua numai manevre de deconectare prin telecontrol, astfel incat sa se retraga de sub tensiune echipamentul sau echipamentele presupus afectate; totodata se va trimite imediat echipa de exploatare de servici sau consemnata cu care se vor continua manevrele de separare si apoi manevrele de realimentare a consumatorilor;

5.2.4. Seful de tura DED IT + MT Timisoara are urmatoarele responsabilitati:

- conduce si dispune opeartiv dispecerului de IT si dispecerului de MT in conformitate cu atributiile operative si administrative ale dispecerilor care compun tura de servici, acestia fiindu-i subordonati pe linie operativa;

- monitorizeaza instalatiile din comanda sa operativa prin vizualizarea SOD-ului si SOZ-urilor dedicate si prin vizualizarea protocolului de servici;

- dispune, dispecerului de IT si dispecerului de MT, efectuarea prin telecontrol a manevrelor de coordonare si a operatiilor necesare pentru modificarile curente de regim, conform instructiunilor DEN, DETT, DED, pentru retragerea programata din exploatare a instalatiilor din comanda sa opeartiva, sau pentru regimurile cerute de DETT;

- coordoneaza toate activitatiile operative desfasurate conform legislatiei operative in vigoare si raspunde de regimurile instalatiilor telecontrolate din comanda sa operativa conform ordinului de investire;

- dispune modificarea regimurilor operative pentru prevenirea avariilor, sau pentru lichidarea avariilor si realizeaza scenariile necesare pentru realimentarea consumatorilor si revenirea la schema normala si la regimurile aprobate, folosind sistemul de telecontrol la IT si MT;

- dispune dispecerului de IT sau de MT, dupa caz, actualizarea schemelor din telecontrol in conformitate cu schemele normale, cu modificarile aprobate si cu notele de punere in functie aprobate. Modificarile se fac la dispozitia Sef CO si Sef PGO;

- verifica foile de manevra intocmite de dispecerii de IT si MT;

- raspunde de indeplinirea prevederilor instructiunilor in vigoare privind preluarea si predarea serviciului de tura, gestionarea operativa a ASN-urilor in schemele din telecontrol si sesizarea anomaliilor si deficientelor aparute la sistemul de telecontrol;

- in cazul in care unul dintre DEDL-urile, altele decat DEDL Timisoara, pierde functionalitatea in telecontrol, DED IT+MT Timisoara preia fara nici un aviz comanda nemijlocita a intrerupatoarelor din comanda operativa a acelui DEDL;

5.3. Gestionarea evenimentelor si a intreruperilor

Informarea si raportarea evenimentelor se face in conformitate cu III-RS-DED-100.

Evenimentele aparute la IT si MT se inscriu in DEZweb de catre dispecerul de IT, respectiv de dispecerul de MT, pana la terminarea turei sale. In tura sa, seful de tura DED IT+MT, sau dispecerul MT de la un DEDL, are responsabilitatea introducerii evenimentelor sale si responsabilitatea arhivarii lor, pana la terminarea turei, sau in primul caz poate dispune dispecerilor de IT si MT efectuarea acestor operatii. Daca datele referitoare la un eveniment in curs de lichidare nu sunt complete, sau daca lichidarea incidentului se prelungeste la tura urmatoare, completarea si arhivarea evenimentului cade in sarcina sefului de tura care a preluat ASN-ul.

Intreruperile la IT si MT se introduc in programele SIRED, respectiv GEINTE, in prima etapa de catre personal specializat si instruit in acest sens si care face parte din biroul Programare si Gestiune Operativa.

Dispecerul de MT din tura de noapte completeaza fisa "IGM 1" pentru manevrele de retragere din exploatare in vederea executarii de lucrari in urma carora raman consumatori nealimentati. Completarea fisei "IGM 1" se efectueaza de catre acesta pentru manevrele pe care le-a efectuat in turnusul respectiv. In a doua etapa, atunci cand va functiona DED IT+MT, intreruperile vor fi introduse, la dispozitia sefului de tura, in cele doua programe de catre orice persoana instruita din componenta turei, pana la terminarea acesteia.

5.4. Gestionarea defectiunilor si a anomaliilor din instalatiile de telecontrol

Orice defectiune sau anomalie aparuta in instalatiile de telecontrol se inscrie imediat ce timpul disponibil o permite in registrul special infiintat la nivelul fiecarui centru opearativ ( la finalizarea ELIPS se va introduce in sectiunea special creata in acest sens).

In cazul in care apar defectiuni grave care impiedica desfasurarea operativa a activitatii de comanada operativa, acestea se vor aduce imediat, prin telefon, la cunostiinta personalului din cadrul Biroului de Telecontrol central sau personalului responsabil specializat din teritoriu. In etapa actuala, responsabili sunt sefii de tura IT + MT si de MT in a caror comanda operativa se afla instalatiile afectate.

Daca defectiunea aparuta in instalatiile de telecontrol impiedica continuarea unei manevre de orice natura, sau pune in pericol integritatea echipamentelor sau securitatea muncii, se va opri orice actionare in sistemul de telecontrol si se va anunta imediat seful CO IT+MT, respectiv seful CO MT si seful Biroului de Telecontrol.

5.5 Consideratii finale

Prezenta instructiune sta la baza oricaror reglementari sau proceduri legate de activitatea de exploatare a instalatiilor prin telecontrol din ScCMR Banat. Centrele de exploatare de IT si de MT, sau oricare entitate din DE Banat, vor emite instructiuni specifice de exploatare legate de activitatea de telecontrol, reglementarile acestora fiind in concordanta cu prevederile prezentei.

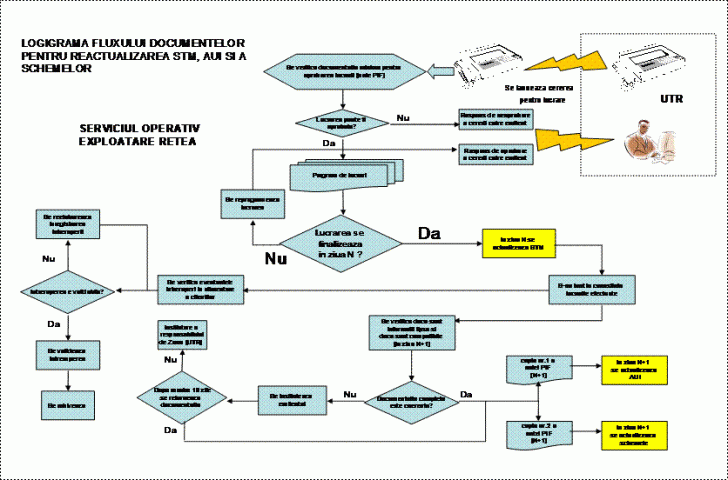

6. Logigrame

7. Inregistrari si anexe

- arhiva protocolului de serviciu;

- fisa IGM 1 pentru lucrari

-registrul defectiuni, anomalii telecontrol;
