Pornirea automata a grupurilor generatoare din centrale

Pentru restabilirea frecventei in cel mai scurt timp posibil si reducerea deficitului de putere activa in sistem este util sa se realizeze pornirea automata comandata pe trepte a unor hidroagregate HG cu o schema de principiu ca cea din figura 4.1. Schema porneste la scaderea frecventei sub valoarea reglata de 48,5-49 Hz si permite o pornire esalonata pe transe a hidrogeneratoarelor realizata prin cheia de comanda 1CR, 2CR, 3CR, 4CR si cu valori de timp intre 0.5 si 2 minute. Astfel, la scaderea frecventei la valoarea reglata, de exemplu f_a=48,5 Hz se inchide contactul releului minimal de frecventa RF < si se excita releul de timp 1RT care isi comuta contactele: deschide 1RT₁ si inseriaza cu bobina lui 1RT o rezistenta pentru stabilizare termica R si se inchide cu temporizarea reglata de 0,5 secunde contactul 1RT₂. Se excita releul intermediar 1RI care isi comuta contactele 1RI₁ . .1RI₃.

Prin inchiderea contactelor 1RI₁ si 1RI₂ se porneste un cronometru electric cu motor sincron M ( figura 4.1 ) care realizeaza trepte de temporizare intre 10 si 120 secunde.Totodata se inchide 1RI₃ prin care se aplica curentul operativ la bareta primei transe de pornire, se excita 1RIF care inchide 1RIF₁ si 1RIF₂ transmitand impulsul de pornire in circuitele care comanda primele doua hidroagregate. In continuare, se obtin combinatii cu temporizari pana la 120 secunde, la inchiderea contactelor 2RT₂, 2RT₃,    2RT₄ si prin care se comanda inchiderea treptata a circuitelor de pornire ale HG. Exista si scheme de pornire secventiale ale HG comandate cu calculatoare de proces sau automate programabile.

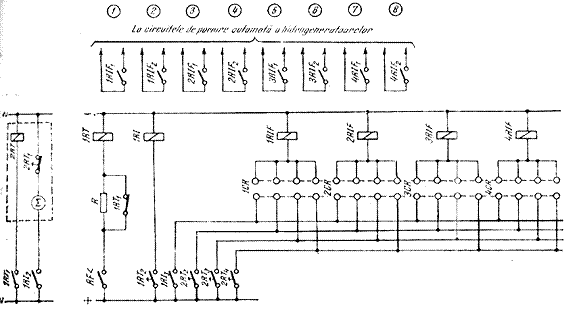

Fig.4.1.Schema pentru comanda automata a pornirii hidrogeneratoarelor

Descarcarea automata a liniilor de transport (DALT)

Alaturi de reglarea automata a tensiunii si puterii reactive, descarcarea automata a liniilor de transport DALT contribuie la cresterea stabilitatii sistemului enegetic.Controlul incarcarii liniei de transport (LT) pentru DALT se face indirect prin masurarea unei marimi dependente de d, cum sunt: I, U, P, Z -in punctul supravegheat P ( figura 5.1 )

a)

b)

Fig 5.1. Controlul incarcarii LT pentru DALT :

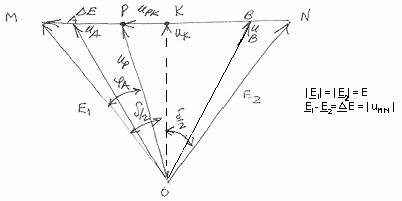

a)      schema monofilara ; b) diagrama fazoriala a tensiunilor

S-a considerat: | E₁ |=| E₂ |=| E| iar DE=E₁ - E₂. Se observa ca |U_MN |=| DE|=2Esind/2. Deasemenea, se pot scrie relatiile:

U_K=Ecosd (5.1)

U_PK=Z_PKI; (5.2)

| I |=DE/Z_MN =2E/Z_MNsind/2 =I(d), unde Z_MN este impedanta totala dintre M si N.    (5.3)

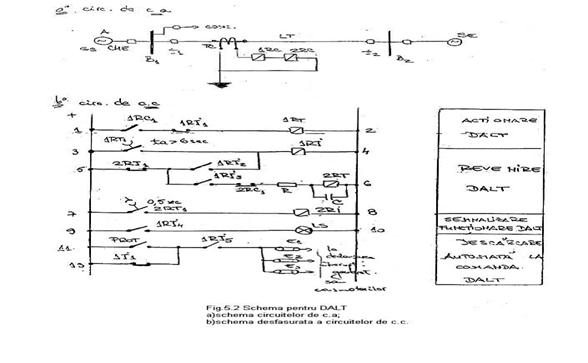

In cele ce urmeaza, se va prezenta functionarea dispozitivului pentru DALT utilizata in sistemul energetic national ( figura 5.2 ,a si b ).

DALT intervine numai daca LT controlata prin releele maximale de curent 1RC si 2RC ajunge la o incarcare peste limita admisa P_adm un anumit timp. In acest caz, releele 1RC si 2RC actioneaza si isi comuta contactele. Se excita releul de timp 1RT care, cu temporizarea la inchidere a contactului 1 RT determina excitarea releului intermediar 1RI. Acesta isi deschide contactul 1RI₁ si se autoretine prin 1RI₂- cu 2RI₁ inchis.

Schema este gata de functionare si ca urmare a inchiderii contactului 1RI₄ se aprinde lampa LS de pe 9-10 ( figura 5.2, b ). Temporizarea contactului 1RT₁ trebuie sa fie superioara celei mai mari temporizari a protectiilor la scurtcircuite exterioare sau suprasarcini pe linia LT, in scopul evitarii interventiei DALT in asemenea cazuri (se stabileste ta>6sec.). Daca in acest timp linia a fost comandata pentru deconectare prin protectie sau din orice alta cauza (ex. prin cheia de comanda) declansandu-se I₁, se inchide 1RI₅ dupa scurgerea timpului reglat ta si se comanda declansarea generatoarelor, sau consumatorilor alimentati de LT, conform programului stabilit prin eclisele E1, E2, E3In situatia in care, ca urmare a acestor deconectari, la reluarea alimentarii prin LT, sarcina se reduce sub valoarea limita P_adm, releele 1RC si 2RC se dezexcita si se inchide contactul 2RC₁ de pe 5-6. Prin contactele 2RI₁ si 2RC₁ se excita 2RT cu temporizare la actionare si revenire, datorita grupului rezistor-condensator R-C. Se obtine astfel o temporizare in jur de 0,5 secunde. La inchiderea contactului 2RT₁ de pe 7-8 se pune sub tensiune bobina releului 2RI si acesta prin deschiderea contactului 2RI₁ de pe 5-4 va dezexcita releul intermediar 1RI care isi intrerupe autoexcitatia prin deschiderea lui 1RI₂. Contactul 1RC₁ fiind deschis, schema pentru DALT revine la starea initiala,fiind pregatita pentru o noua actionare.

Temporizarea la actionare a lui 2RT cu 0,5 sec. este necesara pentru prevenirea blocarii DALT la decuplarea comandata a liniei, cand releul 2RC isi comuta contactele.
