Sortimente utilizate in constructii si la fabricarea mobilei

Materia prima utilizata la fabricarea mobilei este constituita din diferite sortimente din lemn masiv (cherestea) si pe baza de lemn (furnire, placaj, panel, covor de cherestea reconstituita, PAL, PFL, PAF, MDF, OBS) a caror specificatie dimensionala si calitativa este precizata mai jos.

A - Cherestea

	Sortimente	Dimensiuni	Destinatia
Cherestea de rasinoase	Scanduri	g=12; 18: 24 mm l = 60 – 300 mm L = 1 – 6 m	-elemente masive vizibile (mobilier rustic -rame placate si neplacate -elemente de masivuire protejare canturi, -elemente ascunse -schelete tapiterie -usi ferestre -pardoseli -sarpante -streasini -lambriuri -grinzi
	Dulapi	g=28; 38; 48; 68; 75 mm l = 60 – 300 mm L = 3 – 6 m
	Sipci	g=24 mm l = 38 - 48 mm L = 1 – 6 m
	Rigle	g= 38; 48; 58 mm l = 48; 58; 96 mm L = 1 – 6 m
Cherestea de foioase	Scanduri (tivite si netivite)	g=25; 32; 40 mm l => 60 mm L = 0,4 - 4 m	-elemente masive din structura de rezistenta -elemente masive sculptate -elemente de masivuire a canturilor -elemente de ancadrament -elemente curbate -elemente cu ornamente imprimate -elemente lamelate mulate -pardoseli, parchet -scari, -balustrade -lambriuri -plafoane casetate
	Dulapi (tiviti si netiviti)	g=50; 60; 70; 80; 90 mm l => 80 mm L = 0,4 - 4 m
	Sipci	g=25; 40 mm l = 25; 40 mm L = 1 - 3 m
	Rigle	g=50; 60; 70; 80; 90 mm l = 50; 60; 70; 80; 90 mm L = 1 - 3 m
Cherestea de stejar	Scanduri (tivite si netivite)	g=25; 32; 40 mm l => 60 mm L = 1 - 4 m	-elemente din structura de rezistenta -elemente decorative sculptate elemente de masivuire a canturilor -elemente de ancadrament -elemente lamelare mulate -pardoseli, parchet -scari, trepte,contratepte -balustrade, -lambriuri -grinzi, -plafoane casetate -usi ferestre
	Dulapi (tiviti si netiviti)	g=50; 60; 70; 80; 90 mm l => 80 mm L = 0,4 - 4 m
	Sipci	g=25; 40 mm l = 25; 40 mm L = 1 - 3 m
	Rigle	g=50; 60; 70; 80; 90 mm l = 50; 60; 70; 80; 90 mm L = 1 - 3 m
Cherestea de diverse specii moi: arin, plop,salcie si tei	Scanduri netivite	g=25; 40 mm l => 60 mm L = 1 - 4 m	-elemente decorative sculptate -elemente decorative presate -elemente lamelate mulate -elemente masivuire a canturilor -elemente ancadrament
Cherestea de diverse specii moi: arin, plop,salcie si tei	Dulapi netiviti	g=50; 60; 80 mm l => 100 mm L = 1 - 4 m
Cherestea de cires, frasin, paltin, par si ulm	Scanduri netivite	g=25; 40 mm l => 60 mm L = 1 - 4 m	-elemente decorative sculptate -elemente de structura decorativa -elemente masivuire a canturilor -elemente curbate -elemente ancadrament -elemente lamelate mulate
Cherestea de cires, frasin, paltin, par si ulm	Dulapi netiviti	g=50; 60; 80 mm l => 100 mm L = 1 - 4 m
Cherestea de diverse specii: artar, jugastru, mesteacan, salcam	Scanduri netivite	g=25; 40 mm l => 60 mm L = 1 - 4 m	- elemente din structura de rezistenta - elemente decorative sculptate
	Dulapi netiviti	g=50; 60; 80 mm l => 100 mm L = 1 - 4 m

B - Furnire

Furnire tehnice

A; B; C; D

g = 0,5; 0,8; 1,1; 1,6; 2,2;

3,1 mm

l = de la 100 la 1000 mm din

50 in 50 mm;

L = 980;1300;1330;…2500 mm

-elemente stratificate mulate

-inlocuitor al masivelor pentru canturi

-subfurnir

Furnire estetice indigene

-radiale

-semiradiale

-tangentiale

g=0,55 mm nuc, par

g=0,60 mm paltin, arin, salcam, cires, radacina de nuc

0,70; 0,80 mm ulm, stejar,

frasin, paltin

g = 0,70; 1,0; 1,2 mm fag

g = 1,0 mm plop, rasinoase

l = 80; 100; 120; 140 mm

L = 300; 400; 600; 800; 1200;

1500; 1650;1750 mm

-acoperiri exterioare

si interioare a panourilor

-subfurnir clase inferioare

-elemente decorative, intarsie

-elemente stratificate mulate

Furnire estetice din specii exotice

g=0,55; 0,6; 0,7; 0,8 mm

L x l = 600 x 80; 600 x 100;

900 x 100; 1200 x 120;

1500 x 140;1650 x 140 mm

-acoperirea suprafetelor

exterioare

-elemente decorative obtinute prin imbinare artistica

-elemente decorative obtinute prin incrustatie (mozaic si intarsie)

-elemente stratificate mulate

C - Placaje, panel, PAL, PFL, MDF

Placaj de fag pentru interior

g= 3; 4; 5; 6; 8; 9;10; 12;15;18;20

L x l= 1530 x 1530; 1830 x 1220;

2000 x 1220; 2000 x 1250;

2200 x 1220; 2240 x 1220

- elemente de legatura si

consolidare

- elemente compartimentare

- elemente de placare

- elemente suport

- inlocuitor al elementelor masive

din structura de rezistenta

Placaj din paltin, frasin, ulm, carpen si salcam

g = 3; 4; 5; 6; 8;

L x l= 1530 x 1530; 2000 x 1250;

2240 x 1220

- elemente de legatura si

consolidare

- elemente de placare

Placaj de plop si tei pentru interior

g = 3; 4; 8; 10

L x l= 1530 x 1530; 2000 x 1250;

2240 x 1220

- elemente de placare

- elemente de compartimentare

Placaj de rasinoase pentru interior

g= 4; 5, 8; 10; 12

L x l= 2000 x 1220; 2000 x 1250;

2200 x 1220; 2240 x 1220

- elemente de legatura si

consolidare

- elemente de placare

- elemente de compartimentare

Panel de tei, plop, arin, fag

g= 12; 18; 22; 25; 30; 35; 40

L x l= 2000 x 1220

2000 x 1250

2200 x 1280

2240 x 1230

-panouri de mari dimensiuni cu

decoratiuni interioare

- panouri curbate

- inlocuitori a elementelor masive

din structura ramelor

- inlocuitori masive cu structura

de rezistenta

PAL – Placi din aschii din lemn

g = 4; 6, 8; 10; 12; 16; 18; 19; 22;

25; 30; 40; 50; 60 mm

L x l= 2750x1830

3660 x 1830;

3600 x 1800;

2440 x 1220

- panouri plane si curbe furniruite

- elemente in structura de

rezistenta

- elemente cu structura compusa

- panouri nefurniruite pentru tapiterii

- elemente de placare

PFL – Placi din fibre de lemn

g = 3,2 ; 4 ; 5 ; 6 ; 8 mm

l = 1220; 1700

L= 1830; 2140; 2440; 2750; 3050;

3660

- elemente mulate

- elemente de placare

- elemente de legatura si

consolidare

MDF, PAF – placi cu densitate medie din fibre de lemn

g= 12; 14; 16; 18 mm

l = 1220

L= 1830; 2750; 2440;3050 mm

- inlocuitor PAL

- elemente de placare

- elemente de structura

- elemente profilate

Panouri covor de lemn reconstituit

G = 18; 20; 22; 30; 40

l = 1200

L = 2400; 6000

- elemente de mobilier

- lambriuri

- scari

X - Reprezentari convenționale in secțiune a diferitelor materiale folosite la construcția mobilei

Nr. crt	Materialul reprezentat la scara : de 1:10	Felul hasurilor si notatiilor	Modul de prezentare
1	Lemn masiv, panel, placaj etc. (indi-ferent specia si directia sectiunii) pentru desene la scara 1:10 sau mai mici	Hasuri cu mana libera, la circa 1 mm distanta si 45⁰ inclinare
2	Lemn masiv: -sectionat transversal -sectionat longitudinal (radial) -sectionat longitudinal (tangential)	Hasuri cu mana libera, la 5 mm distanta si 45⁰ Linii subtiri, continue longitu-dinale, la circa 3 mm distanta, trase cu mana libera Linii subtiri inunghi la cca 5 mm distanta, trase cu mana libera
3	Placaj (indiferent de directia sectiunii si grosimea placajului)	Linii continue longitudinale, cu un spatiu mai mare la mijloc
4	Panel: -sectionat transversal	Pentru furnirul de baza, linie continua longitudinala. Pentru sipci, hasuri la 45⁰ trase cu mana libera, de desime medie si perpendiculara intre sipcile invecinate Pentru furnirul de baza, linie continua longitudinala. Pentru sipci, linii subtiri in unghi la cca 5 mm distanta, trase cu mana libera
5	Lemn lamelat	Linii longitudinale continue si dese
6	A. Placi din aschii aglomerate de lemn B. Placi din aschii aglomerate extrudate, furniruite sectionate paralel pe directia de extrudere sectionate perpendicular pe directia de extruder	Linii subtiri ondulate la cca 5 mm distanta si 45⁰ inclinare Pentru furnirul de baza, linie continua longitudinala. Pentru miez, linii verticale, ondulate, subtiri, intrerupte Pentru furnirul de baza, linie continua longitudinala. Pentru miez, linii ori-zontale, ondulate, subtiri, intrerupte
7	Placi din fibre de lemn	Linii longitudinale ondulate
8	Placi celulare cu furnir de baza	Pentru furnirul de baza, ca la panel (pct.4) si pentru lonjeroane si tra-verse ca la lemn masiv (pct. 2). Pentru miez, linii echidistante de den-sitate medie, perpendiculare pe directia longitudinala
9	Placi celulare cu placaj	Ca la pct.8, cu indicatia data pentru placaj (pct. 3)
10	Rama de lemn masiv dublu-placata simplu-placata	Ca la pct. 1, 2, 3
11	Furnir aplicat pe ambele parti ale panourilor placaj panel placi din aschii de lemn	Linii continue paralele cu liniile de contur ale placajului Linii continue paralele cu liniile de contur ale panelului Linii continue paralele cu liniile de contur ale placilor din aschii de lemn

A - Reprezentarea imbinarilor și incheieturilor

Imbinarile se pot reprezenta in desen prin proiectia ortogonala si perspectiva cavaliera sau prin desenarea separata a elementelor.

Se noteaza cu “g” grosimea elementelor ce intra in alcatuirea lor..

“gc” pentru grosimea cepului si “gs” latimea scobiturii

“ga” pentru latimea umarului

“lc” pentru latimea cepului si “ls” lungimea scobiturii

“Lc” pentru lungimea cepului si “Ls” adancimea scobiturii

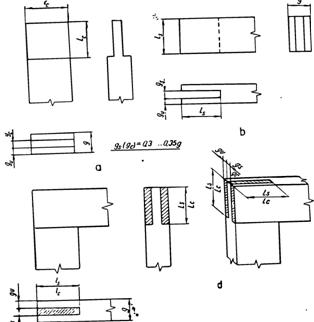

Text Box: Imbinare de colt cu cep drept deschis

a. cepul
b. scobitura
c. proiectie ortogonala
d. perspectiva

Imbinari in colt la 45⁰ cu cep plat ascuns

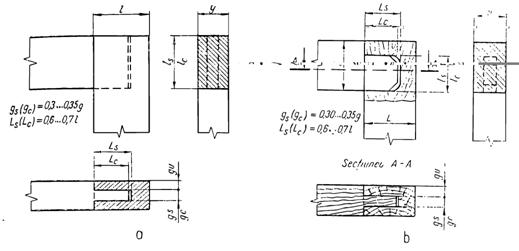

Text Box: Imbinare de colt cu cep plat ascuns

Text Box: Reprezentare scobituri
a – strapunsa; b - nestrapunsa

La imbinarea in T cu cep coada de randunica 1-2 din grosimea piesei , latimea capatului cepului coada de rabndunica corespunde cu latimea piesei respective.
De asemenea la reprezentarea in sectiune partiala a imbinarii in T cu cep drept solidarizat cu pene. B - Reprezentarea scobiturilor

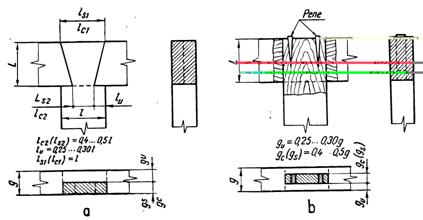

Text Box: Imbinari in T

a – cu cep coada de randunica;

b – cu cep drept solidarizat cu pene

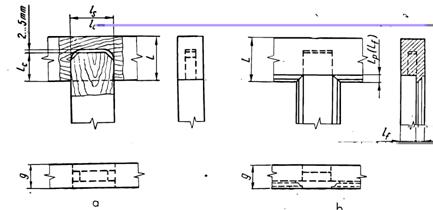

Text Box: Imbinare in T cu cep ascuns
a – cu canturi drepte
b – cu cant profilat si falt

Text Box:

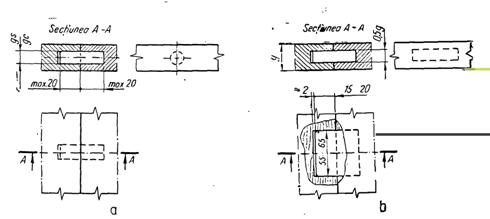

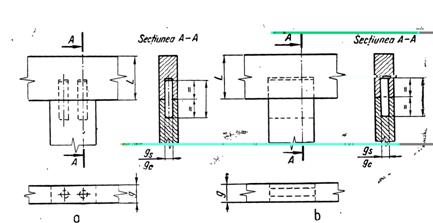

Text Box: Imbinari in T cu cepuri aplicate
a – cep rotund:
b – cep drept Text Box: Imbinare cu cep alungit

C - Reprezentarea asamblarii elementelor ramelor pentru socluri executate din PAL

Imbinare	Reprezentarea asamblarii	Observatii
La 90⁰ cepuri rotunde aplicate		Grosimea minima a elementelor ramei este de 18 mm. (Se poate utiliza si pentru componentele cu structuri mixte realizate din PAL placat)
La 45⁰ cu cepuri rotunde aplicate
La 45⁰ cu lamba aplicata

D - Reprezentarea innadirii panourilor de mobila executate din PAL

Imbinare	Reprezentarea imbinarii	Observatii
Imbinare dreapta		Pentru toate grosimile de panouri
Imbinare cu falt		Pentru toate grosimile de pa-nouri, in special pentru grosimi mici. Pentru lungimea faltului in cazul panourilor groase se vor folosi valorile mici
Imbinare cu lamba aplicata		Pentru panouri cu grosimi peste 12 mm
Imbinare cu cepuri rotunde aplicate		Pentru panouri cu grosimi peste 12 mm Ø = g/2 pentru g peste 16 mm Ø = g/3 pentru g sub16 mm

E - Reprezentarea innadirilor

Innadirile in latime se reprezinta prin indicarea formei suprafetei de contact ce poate fi neteda (a), striata (b), cu lamba trapezoidala (c), dreptunghiulara (d).

Text Box: Innadirea in lungime pe latime cu dinti trapezoidali

Innadirea in lungime pe latime cu dinti trapezoidali se face prin indicarea rugozitatii si a valorii unghiului format de suprafetele de contact cu abaterile tolerate.

F - Reprezentarea incheieturilor

Incheieturile de colt cu falt si uluc se reprezinta in desen cu forma si dimensiunile elementelor de imbinare cat si cu ajustajul dintre ele.

La incheieturile cu cepuri rotunde aplicate pentru a executa cotarea si indicarea ajustajului se fac sectiuni prin cepurile respective.

Pentru reprezentarea si dimensionarea incheieturii de colt la 45⁰ cu lamba aplicata folosita pe lungimea si in capatul panourilor se executa numai vederi.

Text Box: a - Incheieturi cu dinti strapunsi in proiectie ortogonala
b – Incheieturi cu dinti coada de randunica strapunsi
c - Incheieturi cu dinti coada de randunica semiascunsi

G - Incheietura in T a panourilor despartitoare

Reprezentarea imbinarii elementelor ramelor executate din PAL

Imbinarea	Reprezentarea imbinarii	Destinatie	Observatii
La 90⁰ cu cep semiascuns		Asamblarea ramelor pentru placare	Pentru rame cu grosimi minime de la 18 mm
La 90⁰ prin taietura la jumatate		Asamblarea ramelor pentru placare	Pentru rame cu grosimi minime pana la 12 mm
La 90⁰ cu cep ascuns cu umar		Asamblarea ramelor vizibile	Pentru rame cu grosimi minime pana la 18 mm
In T la 90⁰ cu cep ascuns		Asamblarea ramelor Pentru placare	Pentru rame cu grosimi minime pana la 18 mm
La 90⁰ cu cepuri rotunde aplicate		Asamblarea ramelor vizibile	Pentru rame cu grosimi minime pana la 18 mm

H - Reprezentarea bordurilor folosite la panourile din PAL

Imbinarea	Schita imbinarii	Destinatia	Observatii
Prin imbinare dreapta		Pentru canturile vizibile ale panourilor de mobila	-Se utilizeaza la toate grosimile de panouri. Se folosesc furnire estetice sau tehnice -Se aplica numai pe canturile paralele cu directia de extrudere
Prin imbinare dreapta		Pentru canturile expuse degradarii prin loviri sau solicitari mecanice repetate	-Se utilizeaza la toate grosimile de panouri. Grosimea bordurii se va stabili in functie de accesoriile care se monteaza. -Se aplica pe canturile paralele si perpendiculare cu directia de extrudere
Prin imbinarea in lamba si uluc			-Se utilizeaza la toate grosimile de panouri. Grosimea bordurii se va stabili in functie de accesoriile care se monteaza
Prin imbinarea in lamba si uluc		-Pentru canturile vizibile, expuse degradarii prin loviri -Pentru canturile vizibile ale panourilor din PAL innobilat	-Bordura din material plastic. Se utilizeaza la parametri cu grosimi pana la 12 mm
Prin imbinarea dreap-ta consolidata prin prin suruburi sau cuie		Pentru canturile vizibile expuse degradarii prin lovire	-Bordura din material plastic. Se utilizeaza la toate grosimile de panouri.
