PLAN DE LECTIE

Unitatea de invatamant: Grup Scolar Industrial Constructii Montaj Targoviste

Clasa: a XI-aI SAM ELECTRICIAN CONSTRUCTOR

Profesor: ing.

Disciplina: Realizarea circuitelor electronice din instalatiile electrice

Tema:Circuite stabilizatoare

Data: / Saptamana: S18 Nr ore :

Tipul lectiei: fixare cunostinte AEL

Locul de desfasurare: Cabinet de informatica

SPP

Unitatea de competenta 69.12.Realizarea circuitelor electronice din instalatiile electrice

69.12.1. Identifica tipurile de circuite electronice din instalatiile electrice

69.12.2.Explica functionarea circuitelor electronice din instalatiile electrice

Unitatea de competenta 69.1. Comunicare si numeratie

69.1.3. Citeste si utilizeaza documente scrise in limbaj de specialitate

CONTINUTURI

Circuite stabilizatoare- generalitati

Clasificarea stabilizatoarelor

Tehnici de reglare - reglarea derivatie

- reglarea serie

Prezentarea detaliata a motivatiei alegerii temei

Pentru alimentarea aparaturii electronice sunt necesare surse de energie de curent continuu. Cu exceptia surselor chimice (baterii), celelalte se bazeaza pe redresoare ce transforma tensiunea alternativa in tensiune continua. Tensiunea redresata trebuie stabilizata pentru a se apropia cat mai mult de caracteristicile tensiunii continue.

Lectia isi propune explicarea rolului functional, identificarea schemelor electronice specifice, evaluarea cantitativa a parametrilor specifici, selectarea componentelor necesare constructiei si evaluarea performantelor unui stabilizator parametric. Fiecare din unitatile propuse contribuie la aceste obiective astfel:

Introducere, este o secventa de captarea atentiei si sublinierea rolului stabilizatoarelor in functionarea dispozitivelor electronice;

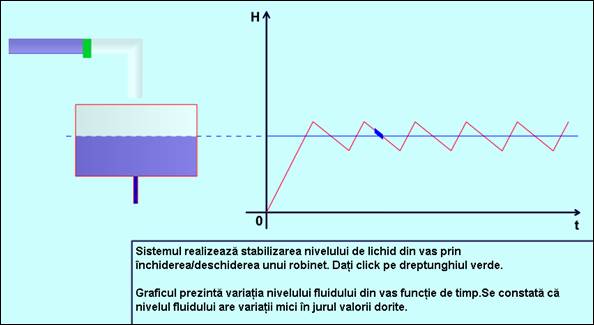

Analogie mecano - electrica. Principiul de functionare al stabilizatoarelor parametrice cu dioda Zener, introduce principiul de functionare folosind o analogie mecano - electrica;

Stabilizatoare parametrice cu dioda Zener, da posibilitatea unei analize detaliate a functionarii stabilizatorului. Calculul marimilor caracteristice la care elevul este solicitat contribuie la fixarea notiunilor introduse. Se prezinta evolutia parametrilor stabilizatorului functie de rezistenta de balast si cea de sarcina;

Stabilizatoare in cascada, explica cuplajul intre etaje de stabilizare. Calculul marimilor caracteristice si grafica 3D contribuie la intelegerea si fixarea notiunilor;

Stabilizator in punte introduce principiul de functionare al unei surse de referinta.

In folosirea materialului prezentat combinarea invatarii prin descoperire cu metode euristice pe care profesorul le are la dispozitie, poate usura atat munca profesorului cat si cea a elevului.

Analogie mecano - electrica. Principiul de functionare al stabilizatoarelor parametrice cu dioda Zener

Unitatea prezinta:

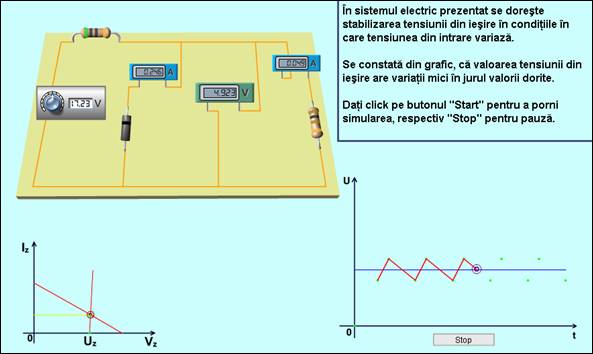

o analogie mecano - electrica pentru intelegerea principiului de functionare a atbilizatorului parametric cu dioda Zener;

reactia stabilizatorului la variatia tensiunii de intrare si a rezistentei de sarcina.

Stabilizatoare parametrice cu dioda Zener

Simularea:

prezinta detaliat functionarea unui stabilizator parametric cu rezistenta de balast;

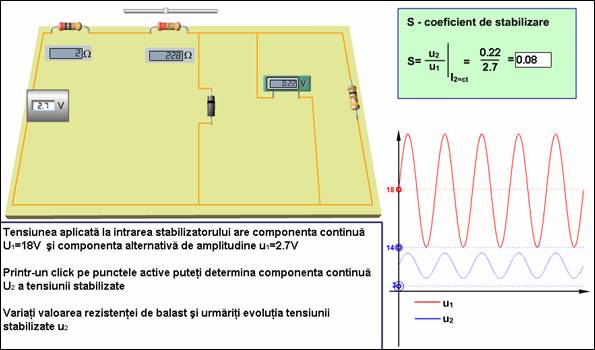

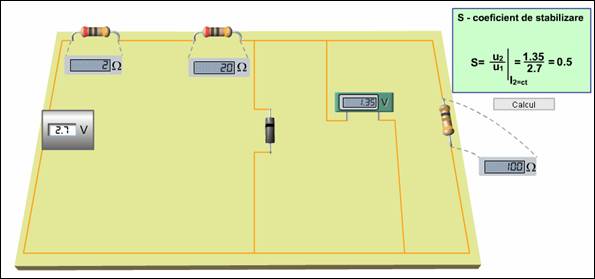

evolutia coeficientului de stabilizare si a rezistentei interne la variatia valorii rezistentei de balast si a celei de sarcina;

gruparea in cascada a celulelor redresoare.

STRUCTURA LECTIEI
